本帖详细介绍了一个简单的遥控太阳能灯强度控制电路，它可以用于控制路灯的LED强度，而无需实际接触LED盒。这个想法是由这个网站的一位热心的成员提出的
电路目标和要求
- 我已经成功地建立了这个电流控制驱动电路带50瓦LED（5 x 10瓦）的花园灯。
- 到目前为止，我不想整晚使用它，因为它的位置较高(它将在4-5米以上
接地)，手动开关不佳。 - 因此，您能给我推荐一些控制LED强度的遥控电路吗?指望你一如既往的合作!

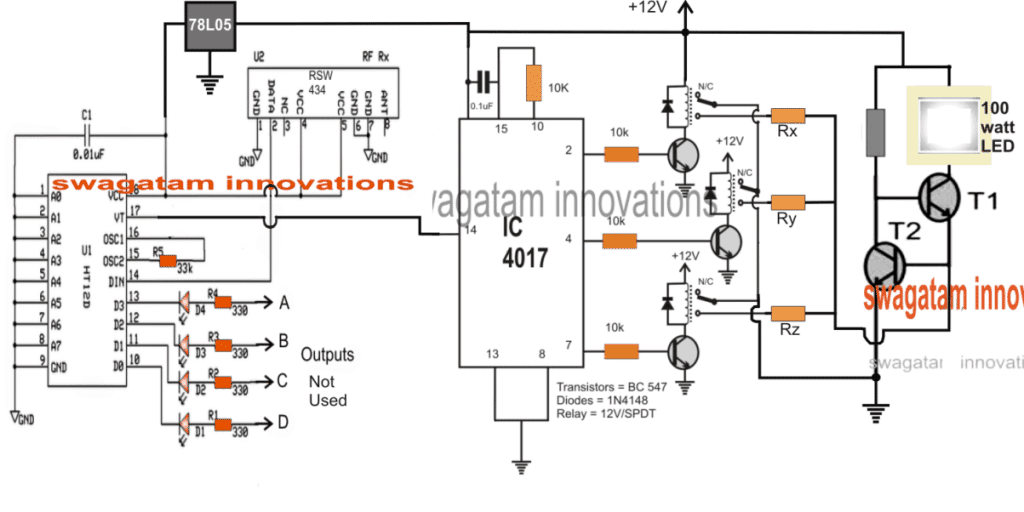

所提出的电路可以使用下面所示的电路设计来构建。
设计
该设计对连接的LED灯采用3步强度控制，只需重复IC 4017的所有10个引脚的指示继电器驱动级，即可轻松转换为10步强度控制器。
电路基本上由3个不同的阶段组成，可以从下面的解释来理解:
从右边开始的第一阶段是基于晶体管的LED电流控制器电路它已经被用户建成了太阳能灯，谁要求这篇文章。
中环IC 4017级是一个3级继电器选择开关电路在继电器级之间顺序切换，一次打开/关闭一个继电器，以响应其引脚#14处的每个脉冲。
左边的第三个阶段是射频遥控接收器模块，其VT引脚配置有IC 4017的引脚#14。
每次按下遥控发射器手持电话按钮（4个按钮中的任意按钮），遥控模块IC HT12D的针脚VT闪烁一次。
VT引脚的闪烁用作IC 4017的切换脉冲，IC 4017立即响应，导致后续继电器闭锁，并按顺序释放之前的继电器。
可以看到继电器触点配置有电流确定电阻器Rx、Ry、Rz，继电器触点相应地从较高值选择到较低值，反之亦然。
这些电阻器与电流控制LED驱动级相连，改变LED驱动级的电流限制水平。
该动作反过来使LED具有相应的电流限值，从而在LED上产生等效的照明水平，较低的电流导致照明降低，随后的较高电流选择允许LED强度变亮，具体取决于继电器打开的电阻器。
电阻器Rx、Ry、Rz可通过本节中提供的公式计算100瓦LED驱动电路文章

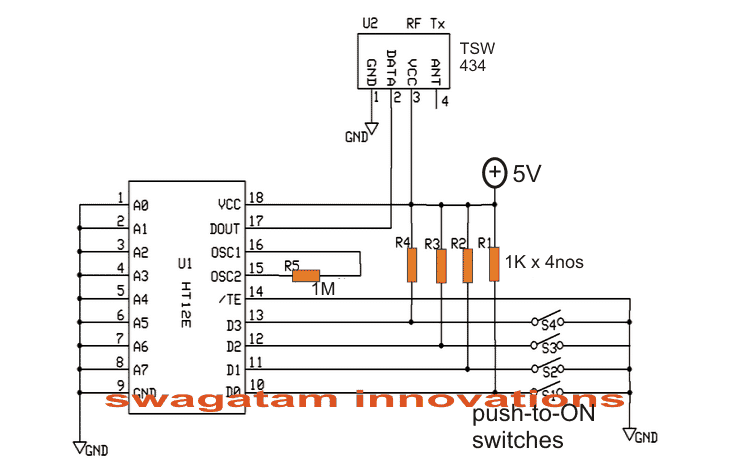

上述遥控太阳能灯强度控制器电路的发射器电路可在下图中看到，并相应地构建用于灯强度控制的发射器电路。
引脚15和引脚10必须连接在一起，否则我可以将引脚15连接到4017 ic剩余的任何未使用的输出引脚
Pin10刚好在pin7之后，所以它在pin7之后立即重置，任何其他的pin将导致重置延迟，这取决于pin号的顺序
