在许多敏感的电子电路或负载中，调整其电源中的电流限制可能是确保各种脆弱设备的防故障安全的最关键要求之一。
一种简单的方法感应电流本文已经讨论了使用电阻。
集成电流传感器级
来自电源的电流大多是比在经过测试的特定电路的所需安全值更高的水平。
一些高级电源可包括可调节功能，用于控制其输出处的电流，但通常我们没有在普通或自制单元内看到该设施。
一个简单的可变电流传感器配置，可以建立和使用敏感电路如下所示。
电阻器电流传感器电路仅利用单个BJT和一些电阻器。
由于大多数敏感电路可能包括一个IC作为主要有源元件，或者在电路内部某个地方有一个关闭点的配置，这个传感器模块可以与这个输入集成。
这将有效地实现关闭，并在电流摄入量上升到危险标志以上时抑制电路的功能。
它是如何工作的
可调电流传感模块的功能可以理解为:

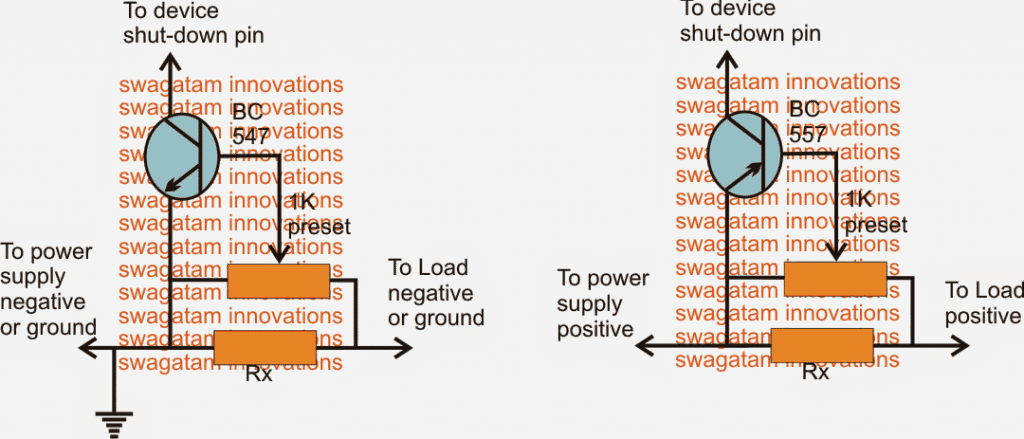

对于可以具有接地关闭特征的电路，可以采用使用NPN设备的电路，如左图所示。
这里选择Rx，当输出或负载的安培消耗趋向于超过标记的危险阈值时，产生约0.6V的电位差。
0.6V是所示的BC547或任何低功率通用BJT的最佳导通电压水平，因此，一旦达到这个水平，BJT导电并接地可用的关闭引脚，电源立即切换到负载，并且该过程在阈值处不断重复，以确保不允许消费超过设置的水平。
传感电阻的计算
可以在以下欧姆法律的帮助下选择RX，并且根据电路要求：
R = 0.6 /我
底座上的预设可用于微调切断区域。
线路图
对于正关闭操作
在要求从正线关闭的电路中，可以使用右边的电流传感器电路。
这与它的NPN对等物的功能完全相同，除了极性被配置为产生一个正驱动的关机引脚连接在BJT的收集器。
现在让我们了解一些示例电路和IC，便于在其分配的引脚中关闭了关闭功能。
与IC 555集成
对于IC 555，复位引脚＃4或控制引脚＃5可以用作关闭输入，上面的NPN传感器可以在此处连接到预期的结果。
与IC LM317 / LM38 / LM396集成
对于LM317, LM338, LM350, LM396, ADJ引脚作为关机引脚，NPN模块将与这些设备工作所需的电流限制。
与IC 4017 / IC4060集成
可以通过分别在其引脚＃12和引脚＃13处施加正复位电压来从功能停止诸如4060,4017。因此，对于这些示例，具有PNP设备的电流传感器将适用于所需的放大器控制。
集成SG3525/IRS2453集成电路
其他例子包括IC SG3524/5 =引脚#10，正触发关机。
IRS2453全桥驱动=引脚#5，锁存关闭，正触发器(2V)
对于opamp保护电路，可能负责在其输出处抑制功率器件的输入引脚可以作为关闭引脚，并适当地与上述任何一个电流传感模块连接。
