这种简单的冰箱保护件电路实际上是定时器电路的延迟，这确保每当发生电源故障或在发生突出功率波动时，冰箱绝不会立即打开，而是在几个时刻延迟后打开。
传统的保护功能
今天，大多数现代冰箱配有保护功能，防止由于突然的电力波动或突然的功率恢复，防止冰箱突然开启或关闭。
然而，对于那些没有配备该特征的冰箱，可以应用以下对定时器电路的简单延迟，以使冰箱能够在一定延迟之后开启，并且仅当电源功率变得稳定时。
直到发生这种情况，电路会使冰箱关闭关闭并监视，直到电源恢复到完全正常状态。
请注意：请使用50欧姆1瓦特电阻与电源输入线串联，否则齐纳二极管可能会在电源开关期间燃烧。
电路操作

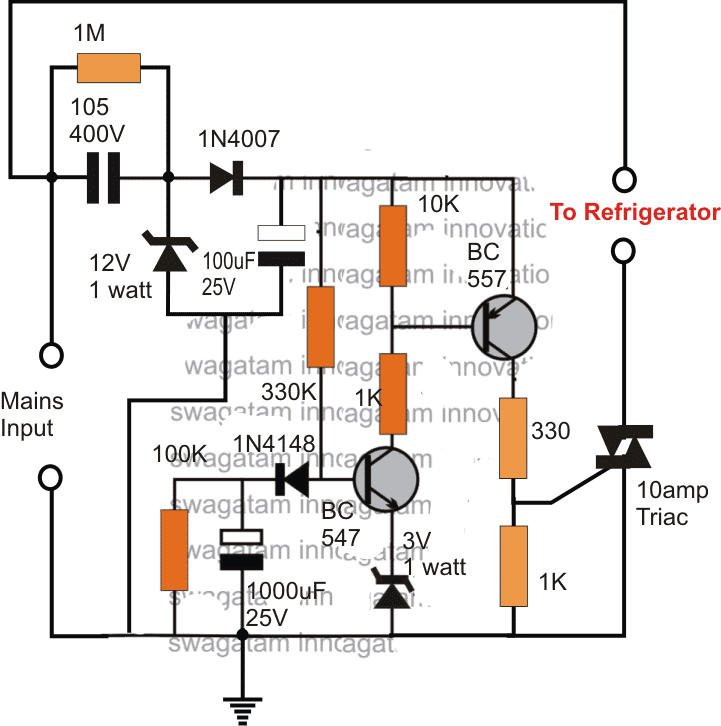

参考上述冰箱保护电路，我们能够见证两个晶体管电路，该电路在定时器电路上形成非常基本且有效的延迟，这意味着该电路在电源应用后在某些延迟后开启其输出。
电路的电源是通过a从市电中获得的无变压器电源电路
它在12V适当地稳定并馈送到延迟电路。
每当电力接通时，可以在第一初始化期间或在电源故障情况下，相关联的1000UF电容器防止BC547在发起的开启时接通，这又保持BC557和TRIAC关闭。因此，负载无法接收电源并保持关闭。
然而，1000uF现在逐渐开始通过330K电阻充电，当电位差达到晶体管的偏置极限加上发射极齐纳值(0.6 + 3 = 3.6V)的近似总和时，晶体管开始开关ON，提示BC557也开关ON。
可控硅现在开始获得所需的栅极电压，并在瞬间打开冰箱。
1000UF电容器随着电路可用的电源而带电，并且在电源故障期间，电容器通过并联100k电阻器排出，使得它可以进入循环操作的下一次延迟的待机模式。
通过根据用户的偏好适当地选择330K电阻器，1000UF电容器和3V齐扎二极管的值来实现时间延迟时段。
这结束了提出的简单冰箱保护电路的解释，对于任何相关的查询，请随时使用评论框。

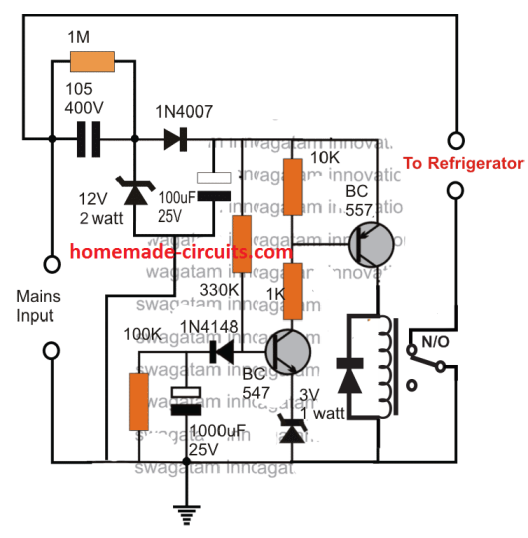

使用继电器
上述设计也可与继电器一起使用，如下图所示:

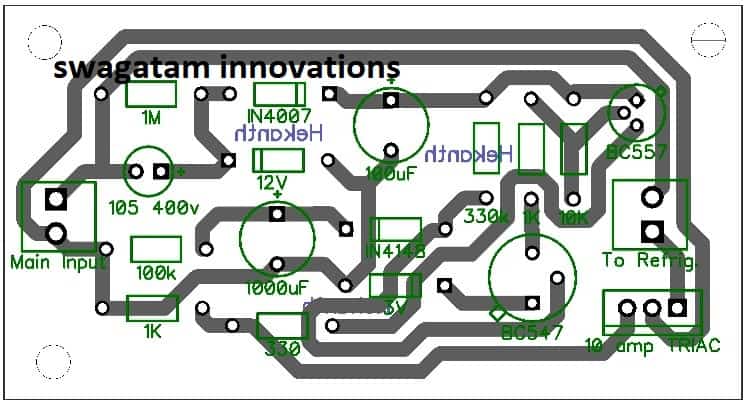

PCB设计（TRIAC）
警告：电路不是从电源隔离的......在处理设备时必须观察到严格的预防措施，而在未经生命的情况下，必须观察到。
嗨，我从伊拉克 - 巴格达拍摄了Faeq，我喜欢这个领域的所有网站谢谢
不客气！
我已经尝试过你“简单的冰箱上延迟电路”，它正常工作，但是在那里有一个大缺点，当电路打开和冰箱工作时，突然电源熄灭并在第二次恢复后，这次电路切断电源但切换在the fridge without any delay (as capacitor hasn’t discharged yet). How to overcome this issue as this is very dangerous for fridge?

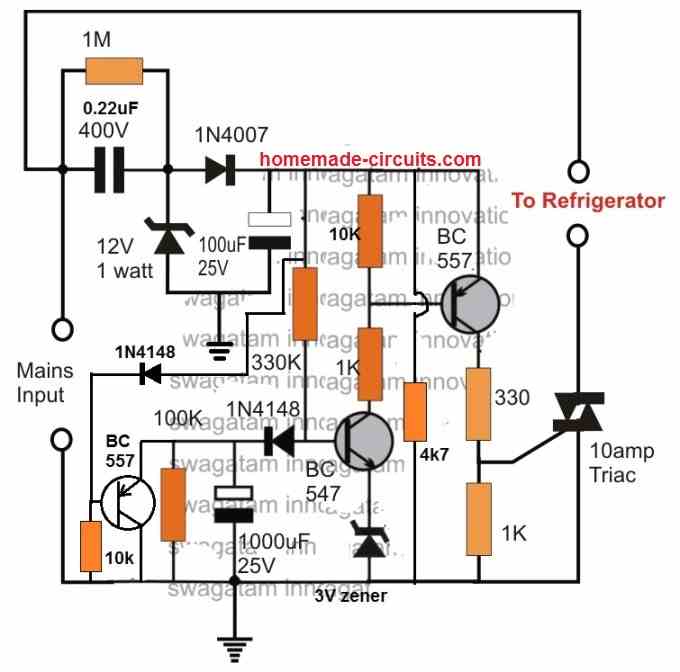

您可以尝试在1000UF电容上添加PNP晶体管，如下图所示。我还在供应终端中添加了4K7的泄漏电阻，以便在电源AC失效时，100UF滤波电容可以快速放电并打开PNP晶体管。我还减少了输入0.22uf / 400V以保护ZENER二极管免受喘振电流。
你好先生，
希望你一切都好。
先生，我想知道关于太阳能水电站的工作。它如何产生饮用水从空气中，我们可以用12V，150 w的ordenery太阳能电池板构造它吗？
如果你能提供帮助，请。
提前致谢
你好rashid，
太阳能氢茶白由太阳能电池组成，以及可以从大气中吸收水蒸气的区域。太阳能电池电压用于驱动许多用作排气扇的小电动机，并帮助吸入空气吸收表面，该吸水表面吸收从大气中吸收水含量并将它们通信到储水罐中。
你绝对可以使用你的12v面板来建造一个太阳能水板，正如我在上面的解释所描述的。
感谢您的回答
优秀的页面包含重要的东西需要的爱好者和专业的电子。
我很喜欢这个页面，我会多次访问，谢谢
谢谢，很高兴你找到了页面信息......
我是一个退休的电气文凭eng。（电气）。现在我有足够的时间。我想在不同的电气训练。/电子电路图的国内装备。你可以帮助我。如果你帮助我，那么我将非常感谢您的知识，我想为人民提供服务。
感谢你
没问题，你可以问具体的问题，我会尽力帮你解答。
亲爱的Swagatam，
我在Veroboard上建立了这个电路，但这个电路有问题。电源部分的输出约为11.5V，而继电器端子的输出保持在6.2V以6.2V，无论我用于延迟的电阻和电容器。我等待10到12分钟，使用150K和1000UF电容，但电压保持在6V，12V继电器不运行。
亲爱的尼西亚，问题不在电路中，它可能在你的继电器线圈中。确保它不小于400欧姆。您必须始终通过检查基本设计，然后继续最终设计。请卸下继电器并在PNP的集电极/地上使用1K系列电阻连接LED。LED应在设定的延迟之后亮起，这将证明您的电路的正确工作......如果它不是您的电路可能存在问题，您必须解决自己的问题......电路彻底测试了OK。
但是，电路中有一件事缺少...... C1必须串联有50欧姆2瓦电阻，否则齐纳可能会燃烧，或者您可能必须将齐纳瓦数增加到2瓦或5瓦。
亲爱的Swagatam，
当您告诉我们的LED灯时，我已经检查了首先使用LED的基本设计。当我检查电压时，发现它约为6V。我需要至少9V来操作12V继电器。无论如何，我要彻底地检查我的电路。谢谢你的帮助。
问候
尼萨
嗨Nisar，希望您已将1K系列与LED连接。请在电源的输入侧尝试桥式整流器代替单个二极管整流器，并再次检查电压...电压可能由于缺乏电流而掉落。
最好的替代方法是使用12V AC到DC适配器为电路提供直流输入，这将工作没有任何麻烦。
亲爱的Swagatam，
这个电路将实现多少时间延迟？
假设如果主电源220V滴（让说130V），那么发生了什么？
我想要3分钟的延迟，我应该更换什么？
问候
尼萨
您好Nisar，延迟将取决于1000UF和330 K电阻值，可以相应地更改它们以获得所需的延迟时间。电路将在设定延迟之后开启冰箱，每次冰箱由于电压故障关闭而关闭。
PLZ SIR在冰箱保护中使用的继电器是AC或DC和PLZ是什么合适的放大器使用
它是一个直流继电器。
“请使用50欧姆1瓦特电阻与电源输入线串联，否则齐纳二极管可能会在电源开关期间燃烧”
Hi swagatham感谢工作- 50欧姆1瓦特电阻器-它确切地连接
嗨Ajay，您可以将其与输入220V电源线串联连接，它可以在相线或中性线路无关紧要。代替使用单个50欧姆，使用3个串联的3个15欧姆1瓦电阻
嗨Sawag，我们可以使用固定电阻器的VR用于调节延迟时间。
是的，你可以，用一个470k或1M的锅替换330k。确保添加一个10k的电阻与锅串联
你好。我有一个问题。
如果由于任何原因，电路都会失败，它会将220伏注入输出吗？或者它将高于220伏特？
嗨，如果失败，冰箱将获得恒定的220V电源或将完全关闭，不能产生超过220V，因为设计中没有电压升压设施。
所以在最坏的情况下，它不会造成伤害。它可能只停止运作。我对吗？
对，那是正确的！
嗨，谢谢你的快速回复。你可以用继电器来修改电路，非常感谢
我已经在文章中更新了……
谢谢赃物。我发现你的文章和电路非常详细和信息。特别是对自己的电子爱好者。
问题：当输入电压为110V时，我应该在上述冰箱保护电路中改变。
提前致谢
谢谢Alex，因为您可能必须采用基于12V变压器的电源，并修改晶体管级，使12V下降到等效的10V中继跳闸
你好,下午好。我喜欢这条赛道，但对我来说，用继电器会更好，因为我从来没有对可控硅有太多的信心。先谢谢你。
谢谢，对于继电器操作，您可以使用中继线圈和续流二极管更换BC557收集器的330 / 1K电阻。
先生，
我可以在寡型AC（空调）中使用此电路吗？
谢谢你，祝你好运。
嗨Cecilio，是的，您也可以为ACS使用它，实际上它可以用于任何所需的负载！
你好
你有一个100W低音吉他放大器的电路。
问候
嗨，你可以尝试以下概念
//www.addme-blog.com/how-to-make-outstanding-home-theater/
您可以使用以下电路更换显示的放大器设计
https://www.homemade-circuars.com/how-to-make-simplest-100-watt-mosfet/
你好先生,
希望你一切都好。
只想知道您是否有测试EEPROM的电路。
问候
嗨Noel，我在一些旧杂志上看到了一些旧杂志，如果可能会在这里发布它们，但我不确定设计是否仍然是关系。
谢谢欣赏它
非常感谢您
不客气！
你好先生,
对于使用两个继电器的高/低电源切断电路，可以直接连接到DB，从而保护所有设备或必须连接到每个家用电器。
问候
您好Noel, 2继电器电路不是必需的，您可以使用单继电器电路，并将继电器触点与您的DP线串联，然后您可以应用它来保护所有相关的设备。
你好，
您可以设计可在DB框中使用的电路，以便如果有负载脱落或一些电源浪涌，整个插头点直到电源返回时电压在240V下稳定。
问候
你好，我认为您可以应用下一篇文章中讨论的概念，看看它是否适合您的需求。
https://www.homemade-circulay.com/highly-Ackurate-mains-high-and-low/
你好
谢谢你真正的信息真的很欣赏它。
问候
这是我的荣幸!
你好
冰箱保护电路也可用于电视、其他电子设备等其他物品。
问候
是的，它可以用于任何想要的器具或小玩意。
先生，
关于冰箱保护电路电阻器的瓦数是什么。
谢谢
诺埃尔，所有电阻的额定功率是1/4瓦
亲爱的先生，我希望这个电路给出12 V继电器的输入
请根据以下设计修改上述设计
//www.addme-blog.com/2013/02/make-this-simple-delay-on-circuit.html.
你好Swagatam,
我可以使用225电容而不是105吗？
你好玉，你可以尝试一下，如果三脚杆子会用它射击，那么你可以继续它......
先生使用555 IC，我在电路上进行了冰箱延迟。我正在使用基于变压器的电源并通过7812进行调节。
问题上的问题是我正在使用25 volts 1000mf帽，变压器和桥式整流器。
当从发电机组到市电的功率发生变化时，电路不关闭，因为变化发生在一秒钟，电容补偿这个无功率状态，不关闭电路。
我只是想知道我应该使用什么额定的流血电阻。我应该在ic 7812之前或之后使用它。
谢谢。
Anirudh，您可以使用1K 1/4瓦直接与1000UF电容直接，并查看响应
先生。三条双向自行轴需要一个散热器？
是的，它需要一个散热器
你好Swagatam，
在我的位置，3V，1watt zener不可用。我可以平行2x3V，1 / 2W齐纳吗？
你好玉，
1瓦特不需要....1/2watt will be fine without issues.
非常感谢你先生
先生非常感谢您
最后一个问题先生..我认为我不打扰你......在电路下面
//www.addme-blog.com/2016/07/touch-free-faucet-circuit.html.
SirWhat是R8和R9（图中未显示的R9）的值..先生是Inteany替代1UF 16V（在商店中找不到）.. P1和P2是可变电阻的。如果所有电阻1 / 4Watt ...我要制作这个电路......汉卓勋爵
您可以使用10k进行电阻器
1UF是一个滤波电容，所以它并不重要，您可以使用任何其他更高的值......
P1 / P2是预设的，或剪裁
所有电阻都是1/4瓦特
爵士Mera笔记本电脑收费Nahi Ho Raha Hay Mene Dosra Adptor Lagaya Tu Thori Dair Change Howa Phir Nahi Ho Raha Hay Agar Ap Ko是K Baray Me Maloom Hay Tu请帮助Kar Dain谢谢你。
系统可以使用电池或内部笔记本电路电路......不能准确地说而不检查。
先生请帮助
在你的pir中（https://www.homemade-circulay.com/2014/09/automatic-pir-controlled-fan-circuit.html.）您提到的是，扇形的延迟发生扇形......我不想要那个延迟..我需要立即关闭..请给我改变电路..我可以将它用于自动龙头以防止浪费水
NVD，您可以删除470UF电容器以消除延迟效果
