这篇文章解释了一个简单的25 - 36瓦镇流器电路，它可以用于分配范围内的所有荧光灯管应用。
建议的电子荧光镇流器的电路可以通过以下讨论来了解:
预热器阶段
由两个mosfet组成的半桥级由集成电路触发，以启动灯丝所需的预热，并使灯丝达到完全照明。
RVCC1和RVCC2的存在通过向电路的正极线提供所需的启动电流来促进瞬时启动。
电荷泵电路
同时，由CSNUB、DCP1和DCP2组成的电荷泵段控制IC开始振荡的情况。
LRES和CRES构成谐振槽电路，负责为用于点燃管的过渡函数产生高压。它还有助于为管的调光行动提供低通滤波。
你还会看到直流阻塞电容器CDC，旨在保持灯电流在交流电位，这是重要的，以防止汞合并和灯黑在末端的结果。这一特点确保了更长的灯寿命与大强度。
LRES:A,B是谐振线圈内部的二次绕组，用于灯丝的最佳预热，也用于实现特色调光动作。
它还允许使用单个电阻RCS通过从灯丝源提取隔离电流供应所需的电流感应。通过电阻、电容网络(CFB和RFB)形成的反馈回路，通过RCS感知到的电流应用到IC的DIM引脚。
调光器阶段
调光网络包括一个电位器控制，其本质上为IC的DIM引脚提供一个变化的参考电压，使灯可以手动调光到任何需要的水平。
RLMP1和RLMP2被定位用于检测可能在输出处使用的灯的存在。
一旦在这一阶段检测到灯连接，电路就启动上述讨论的功能，立即将灯管照亮到其最佳强度。
确保100%点火
除此之外，IRS2530D集成电路还具有一些突出的内置特性，如100%确保所连接的灯管的点火，以及即使在来自主路输入的低电压条件下，灯管也能持续持续照明。而且，所有这些都是通过使用很少数量的组件来实现的。
多亏了国际整流器为我们提供了所讨论的单片机电子镇流器电路。

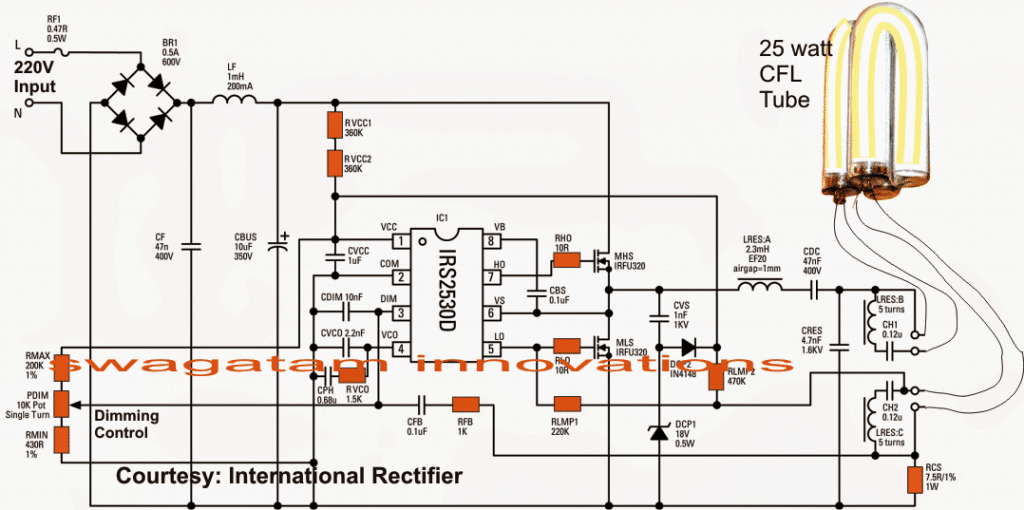

线路图
