该帖子解释了一个简单但有用的10步选择开关电路，可以使用一个单按到接通开关操作。在接下来的设计中，电路被用作3步，单推电机速度控制器单元。这是由edalcor先生提出的请求。
技术规格
先生你好,美好的一天给你,你能帮我设计一个电路只有一个开关(按钮)来控制直流电机的速度推低,1日2日推中、3日推高输出会去我的12伏的继电器为低地中海和高有三个继电器,我的继电器的输出将到我的直流电机与变阻器，以控制速度，我想用它来为我的汽车空调。谢谢你，祝你的博客充满力量。

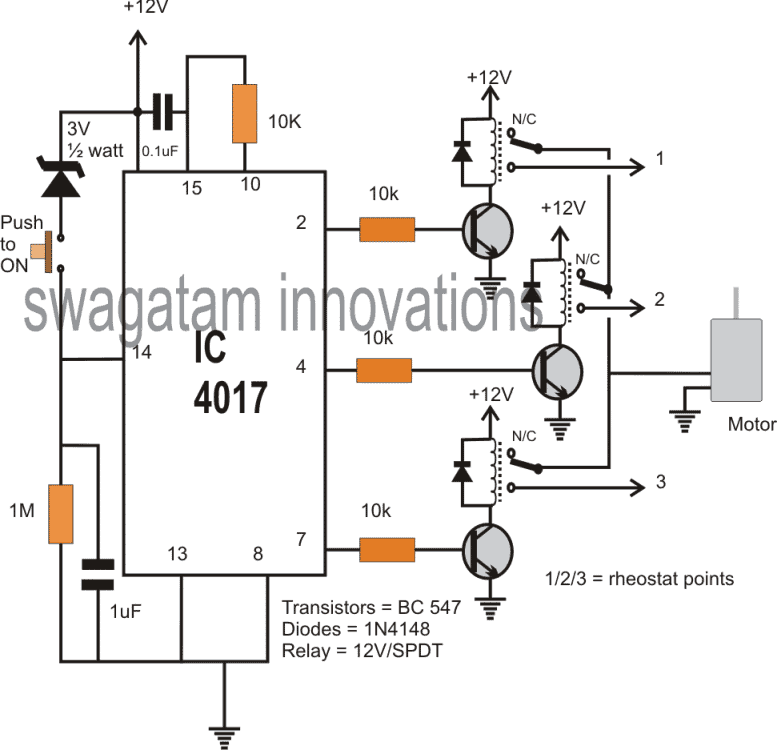

电路图
它是如何工作的
该IC 4017是一种具有10解码输出的约翰逊十进位计数器IC，设计用于生产时序逻辑高输出响应于其引脚＃14的高/低替换逻辑切换。
在这里，IC的引脚14被切换或使用一个按钮开关，它产生移动的高逻辑脉冲通过IC的输出引脚3到引脚11开始。
然而，在所示的设计中，由于只有3个输出用于实现3个基于继电器的开关，当逻辑序列到达IC引脚#7时，IC被复位到第一个引脚。
如果你想实现一个10继电器操作，在这种情况下，你可以配置晶体管继电器驱动级通过IC的所有10个输出引脚。
应用电路:

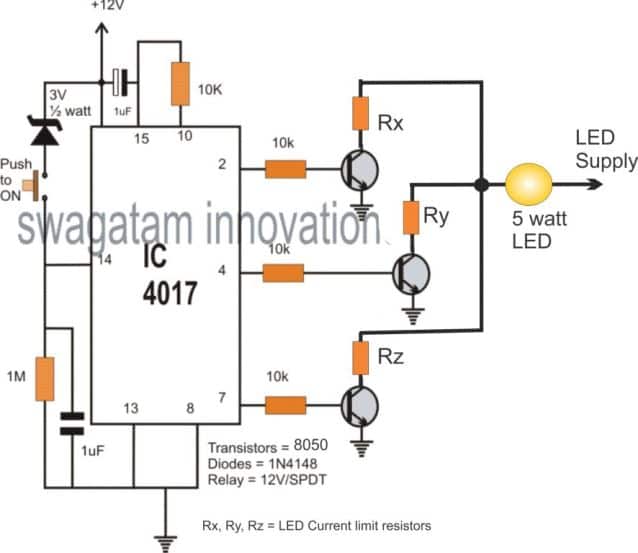

以上概念可以通过一个单按钮应用为3步LED亮度控制器，如下图所示:
你好，
你能告诉我如果按下按钮3秒如何重置所有吗?
谢谢
嗨，3秒压是不需要的，你只需要暂时连接引脚#15与积极线，以erset IC。
在达到PIN7的第3个序列后，电路将自动复位，并按下按钮。
你好，
我的申请要求是:
如果按下时间超过3秒，则重启系统。
短按将只是去其他步骤
您可以在上面的电路中添加以下电路:
适当调整C2值以获得3秒延迟
非常感谢
祝你好运，
我试图通过使用一个按钮开关，通过汽车式继电器控制多个负载。我已经阅读了所有的评论，我可以理解如何改变输出到一个锁存电路。为什么不使用引脚3上的输出通道0作为第一个信号输出?这样电路就处于关闭状态吗?
嗨，你是对的，引脚3不是用来确保所有3个继电器阶段可以保持开关在引脚3
请先生如何配置此电路以通过远程控制
MUHAMMAD，您可以以与以下示例概念所做的方式配置IC的PIN14：
//www.addme-blog.com/laser-beam-light-activated-remote/
嗨
它已经有一段时间了，仍然在我的十年计数器USB键盘照明控制电路。
我有2个双轮脚开关指示信号路由到usb接口PCB，从键盘上删除。我想有一个指示LED显示哪一极的开关是主动的。开关不携带电压，只是矩阵路由到接口。如果可以的话，有5伏电压可用。
谢谢
嗨，没有电流，不可能根据我检测切换动作。这是您尝试的可能设计，只有当外部电流不会对系统引起问题...
//www.addme-blog.com/wp-content/uploads/2021/02/foot-switch-routing-indicator-compressed.jpg
谢谢。我想为了简单起见，我会机械地组合另一个开关来控制LED功能，把它们放在踏板或类似的东西下面。我决定将计数器限制在8并重置。usb接口卡有2套8触点，只需要1线共同到所有继电器触点，然后在另一边8。所以，如果我通过脚踏开关切换常见的8(1线)，我得到16，然后添加Shift，你得到一套完全不同的16，都有4个开关。
好细……这听起来更合适
嗨Swagatam,
工作好了!谢谢!
Swagatam高,
我想驱动5米RGB带led使用555定时器和cd4017。我给RGB带供电12vdc。555引脚3连接到cd4017的引脚14。4017的引脚3通过1k电阻连接到bc548晶体管。4017的引脚2通过1k电阻连接到bc548晶体管。4017的引脚4通过1k电阻连接到bc548晶体管。4017的引脚7连接到引脚15。引脚15通过104电容连接到12v。引脚15通过1M电阻接地。每一个晶体管通过完成对地电路来驱动一个12vdc继电器。 Each relay’s normally open contact is connected to either the red or green or blue leg of the RGB strip. The common contact of each relay is connected to ground. 1N4148 diodes are connected across the relay coils. My problem is the relays chatter like crazy when the cd4017 advances. I am posting here as it is the closest circuit type I could find on your site. I am sending you a schematic of my circuit under separate cover as I don’t know how to attach it to this post. Thanks for your help! Happy Holidays!
嗨,诺曼,
请在所有晶体管的基础上尝试以下修改，这将防止继电器抖动问题永久。
如果我有10个输出，如果它有两个开关，1个向上，2个向下，操作会更简单。要修改什么?谢谢你！
在这种设计中，向上/向下顺序可能是不可能的
嗨!
我想点两个230v系列的LED灯。它们只需要一个开关就能打开，我想要单独或同时打开它们。我怎么能改变上面的方案，让2个继电器有2个输出，我想开关改变它与按钮类型。
条件:1-A, 2-B, 3-AB, 4-OFF，或1- ab, 2-A, 3-B, 4-OFF
非常感谢!
如果用串联的两个灯泡，亮度将变得少50％，当点亮时，当它们单独亮起时，亮度将变为100％，是您希望拥有的东西？
嗨
我有一个由笔记本电脑控制的照明系统DMX，每个按键分配给不同的场景。我想自动化的系统使用一个十年计数器控制USB键盘矩阵PCB切换场景与一个单一的按钮。它能工作吗? USB能支撑十年吗?
嗨，十年计数器将工作在5V，所以根据我应该没有任何问题从USB供应操作它
感谢。
我可以只是交换继电器在第一个项目从USB PCB接触或有更多的它。我已经实现了USB板在一个脚踏开关设置，但必须按个别开关调用场景。这将给我更多可用的场景，无需动脑，只需按下一个按钮，就可以了。
你可以用继电器触点连接任何你想要的负载。因此，您当然可以集成USB板和继电器触点。
如果没有继电器，我不知道你会怎么做?如果你能解释一下，我可能会弄明白?
我在柜台和盖子之间有一个10k。我需要在盖子和底座之间
分离10K电容连接从电容器的每一端到地，意味着一个10K穿过帽的正引脚和地，另一个10K从帽的负引脚到地。
大家好，谢谢
我相信USB板扫描矩阵线和行（被告知）寻找连接。晶体管可以代替键盘接触使得这种连接或是必要的继电器吗？
你好，我建议使用继电器触点来操作连接。你可以使用最小的低电流继电器。晶体管在开关电源电压方面可以很好地工作，但在两点之间连接时，它们的效率可能不是太高。
我发现了我的照明应用程序。在键的释放上更改现场。有没有办法在几毫秒之后使继电器开启和关闭？谢谢
是的，您可以通过连接电容可以进行，可以是10uf，穿过继电器驱动器晶体管的基座/发射极引脚。或者您可以直接通过中继线圈端子连接220uf / 25v。
我想我知道这是怎么做的，电容的充放电时间，你能解释一下这两种设置吗，这些极化电容，极性重要吗。
电容器的放置是为了防止开关脱扣问题和输出顺序不稳定。你可以用极化电容她!!
只是想确认一下我的想法是否一致。我想推动时钟开关上的十年计数器，有它打开继电器和继电器关闭，而输出的十年计数器保持高。
你想在继电器上有一个瞬时的ON，你可以把一个电容和晶体管的基极串联起来，负的会到基极，正的会到电阻。值可以在10uF到100uF之间的任何地方
太好了，我只是想确定我理解了。
很高兴它帮助! !
Another question Since I’m going for full 10 count should pin 15 be grounded. if so does it need a resistor to gnd or just strait to ground. In you original schematic there is a cap between 15 and Vcc . Can that be eliminated? Still getting parts together so no circuit progress yet.
通常，PIN＃15可以直接连接到地面，但由于我们需要通过所示电容器的自动“复位”功能，因此需要通过一些电阻连接引脚＃15，任何值为10k和1m之间的值。电容器应约为0.22uf或1uf max，连接在VCC和PIN＃15之间
终于把零件装好，用面包把它封起来了。打开继电器，像卡住的钥匙一样工作，这是我所期望的，当我把电容与电阻和基极串联，负对负，我什么也得不到。尝试了几次不同的封盖，仍然没有瞬间继电器动作。任何建议。我知道基本电路工作正常，因为我可以看到在记事本上卡住的按键。
如果输入信号不提供零逻辑电容将不放电。电容器必须在关闭周期放电。为了解决这个问题，可以将电容两侧的电阻连接到地。阻值可以是10K。
我希望你们有一个串联电阻在晶体管的底部。所有这些价值观都有些关键。
你好你能推荐ic为类似项目除了瞬时输出(按住瞬时按钮导致# 1是只要按钮被按下,让领导的开关和一个离开,再次按下一个按钮,它将导致# 2只要开关。松开开关，回到开关1。
致以最亲切的问候
您好，您可以尝试以下配置:
谢谢各位的回应。我刚在面包板上试了一下，效果很好，但有个小问题。当我按下led #1的时候，我松开了按钮，但我需要等待5-6秒才能让led #1点亮。有可能让它持续工作吗?
致以最亲切的问候
很高兴它是有效的，但不确定我是否理解你的问题，仍然可以做一些修改，并检查答复。将1M电阻改为10k，去掉齐纳二极管，用1N4007二极管替换(阳极位于正电源侧，阴极位于开关侧)
好了，我修好了。我使用0.1uf电容，并将电阻从引脚7切换到引脚4。另一件我搞不懂的事是它在5v下不能工作。当我按下按钮时，它会点亮led#1，但不会切换到led# 2。你有什么推荐吗?
Thanx提前
你可以试着按照我在之前的回复中建议的，用1N4007二极管替换3V zener，并检查这是否有助于5v的运行。
非常好，它适用于建议的变化。感谢您的帮助。
最好的问候!
谢谢，乐意帮忙！
长官，我不明白是什么使它进入状态的，因为我想这个集成电路只提供脉冲和按钮?
它也可以工作在5v ?
Nitin，它不设计为锁定，而是交替地依次打开负载。是的，它也将使用5V
你好先生,
我想知道齐纳二极管在上述电路中的用途?
Hello Nitin，它确保电源电压只有在开关正确和完全按下后才到达引脚14，忽略部分或未定义的按下按钮。
美好的一天,先生,
这里有一个“小”问题....当我打开电路时，输出继电器编号。5号和7号已经启动。
你会帮我解决这个问题吗？
感谢你,
K.kausik
嗨Kaushik，增加正线和引脚＃15至1UF之间电容器的值，目前它显示为0.1UF。电解质帽还会做，阳性末端将转到正极线，否定销＃15
尊重硕士，
在这个漆黑的雨夜，天空的轰鸣声，蟋蟀的声音和GOMTI河的甜蜜涟漪....一切似乎都只是为了赞美你。显然是为了电子学硕士。
你完全正确。
我已经连接了两个10uf电容，分别跨引脚14和16(省略了引脚15的1uf电容)和另一个10uf电容跨连接到ic 4017的O/P的继电器。因为只有7个caps。我把33uf的电容分别通过两个引脚连接起来。
和它的工作…真的工作. .
通过改变IC'Stransistors.Re-Checking The接线等，我陷入了两天的跟踪和错误方法。
但只有，您的提示和准确的指导帮助我实现目标。
非常感谢你，祝你有愉快的一天.......
K.Kausik
n - B二极管以前是与继电器连接的。
我很高兴这是工作kaushik，让我知道如果你有进一步的问题。
谢谢你先生,
当用LED测试时，与IC 4017连接的原始继电器输出正常工作正常。但是在将另一个继电器连接到开启和关闭后。它开始行为不端。
顺便说一下，我会按照你的建议去核实一下。
最后非常感谢......
充满了丰厚的感激之情......
k . Kausik
Hi Kaushik，你的意思是说你正在操作一个较大的继电器通过较小的继电器连接IC 4017?在这种情况下，你连接了一个反激二极管跨越较大的继电器线圈，请确保你连接了一个反激二极管跨越所有的继电器。
先生,
实际上，我已经耦合了一个4060 ic到一个4017，以获得9个输出输出的时间周期为1.30分钟每一个(添加0.01 mf电容ic 4060)，并试图控制与ic 4017的输出连接的每个继电器的一些继电器。
感谢你……
k . Kausik
用一个4060时钟输出开关应该绝对没有任何问题，我认为可能有一些问题与您的连接或线路。你在用面包板吗?
PRANAM,先生,
我有一个问题，电路工作正常，但当我试图控制一组继电器作为负载(不是电机或灯泡等)，它正在重置电路。您能帮我解决这个问题吗……
期待你的善意和及时回答。
感谢你……
k . Kausik
嗨Kaushik,
这很奇怪，因为继电器工作应该没有任何问题。无论如何，做以下事情，看看它是否解决了问题。
增加引脚#14电容到10uF/25V(电解将做)。连接额外的10uF电容平行于每个继电器线圈。将10uF电容直接穿过引脚#16和IC接地。
也增加引脚#15电容到1uF
合十礼先生,
这里有一个问题....
我怎么能把4放出来，因为引脚10已经接合。
感谢你,
K.Kausik
你好kaushik, 10号pin码后面的pin码是什么?
连接引脚与pn#15，然后您可以使用引脚#10用于预期的目的
好有用的电路。你有发布。我想知道这个开关是瞬间开关还是先开再关?
谢谢爸爸,
它是一个推进的开关瞬间开关
先生，我用了你的触摸传感器电路4017用了2个bc557作为4017的输入信号，
你现在面临什么样的问题?
好的，谢谢你，先生，当我把我的引线延伸到15厘米时，我碰到了触摸的问题
Asainar，上述电路的设计工作与一个推开关，一个触摸传感器可能需要不同的配置…
再次感谢你的快速回复和花时间来解决我的疑问和需求。我用了4个晶体管。尝试了3个，但没有效果。如何发送我修改过的图。？
好的，谢谢，只是忘了提到4017的输出应该通过一个二极管与锁存电路连接，否则由于4017在改变其序列时的负触发器而锁存不能保持…
您可以使用1N4148二极管....阳极到4017 IC引脚和阴极到闩锁触发器输入。
谢谢你的电路，工作得很好，但我想知道我是否会保持所有的会话在开关状态，直到复位电路，这意味着在第一个推开关在会话1和第二个推开关在会话2保持第一个会话在状态?我需要做的是，我需要像这样的4个步骤
为了保持输出开关ON，你需要用双晶体管锁存电路替换单晶体管，如下文所示:
//www.addme-blog.com/2011/12/simple-and-useful-transistor-latch.html
您可能需要4个在IC 4017的4个输出中连接的这种电路
为了复位，你可能必须先切断整个电路，然后再接通。
谢谢你的建议，我增加了两个晶体管bc547,bc557，由你建议的输出0引脚3号bc557输出到整个电路的T1驱动。在每个会话花费4个晶体管。现在它工作得很好。这是我家里的一个led驱动调光器。再次感谢你，
我很高兴为你工作......但是，每个通道上的4个晶体管不是必需的，锁存电路使用两个只是晶体管......所以它应该是每个通道上的两个晶体管和继电器？
先生，我们能用以上电路进行时间间隔开关(间隔3秒)连续开关吗?继电器的工作寿命是多少?接力还有其他选择吗?
Ashok，是的，你可以使用这个电路进行3秒连续开关....只要通过触点的电流远低于额定极限，继电器就可以具有永久寿命和抗应力
其他选项将取决于负载和供应规范
先生,
对不起，打扰你了。我已经加了一个桥接rect . but 3 ic's damaged…我认为这是由于当前的....谢谢你的反馈。我已经在相关ckt上发布了另一个问题。realated与领导. .如果您能妥善保管，我将非常感谢您....
带着敬意，
k . Kausik
这可能是由于整流....后电压升高所致使用一个7812 IC后的流量直流，这将保护电路和IC。
美好的一天,先生,
你能帮我把ckt连接到一个12v/1.5安培的tr上吗?
感谢你……
k . Kausik
Kaushik，在上述电路中不需要进行任何调整。
你只需要做一个桥式整流器，并添加一个滤波电容，将交直流二次交流转换成直流电…这个整流后的直流电可以连接到上面的电路。
亲爱的先生,
早上好，非常感谢您的回复。事实上，我属于小城市的北方邦，虽然这是萨达尔，但只有一个可靠的电子商店。你维护的继电器这里不可用，加1k电阻失败。
我想如果对ckt没有伤害的话，再加557是可以的。
谨致问候和感谢，
k . Kausik
好的kaushik，没问题，你可以继续它......
或者，你也可以在达林顿模式下尝试一个BC547，也就是在每个频道上使用两个BC547……这将给你相同的结果。
先生,
在这深夜里，我找到了一个解决办法。我把557的底座和收集器连接起来了
而不是一个继电器。然后一个继电器与557和一个并联二极管4007。告诉你，现在继电器正在工作。
这怎么可能 ？你会怎样解释它......
感谢你,
k.kausik
Kaushik，这是因为你的继电器线圈电阻低，需要更多的电流来运行…增加另一个晶体管只是增加电流，让继电器运行。
在没有BC557的情况下，在BC547的底部使用1K，并尝试前面的配置
或者你必须使用下面所示的继电器类型
1. bp.blogspot.com/-xpr6cbvr5ry/vb7jiu5puoi/aaaaaaaaira/gknci1xghfa/s1600/relay%2bpinout.png
先生,
非常感谢你迅速而又宝贵的建议。但遗憾的是，虽然led灯有反应，但继电器没有反应。
带着敬意，
K.kausik
Kaushik，请调查和检查以上几点，找到您的电路的确切故障。
先生,
此刻我在废墟下。上面的ckt，我做，是工作很好，当我连接一个led。但是一个12v，即使一个6v的继电器不工作。请帮助。
等待您的善意指导。
带着敬意，
k.kausik
您的继电器可能由于下列原因之一不能工作:
晶体管发射极未连接电路负极线。
晶体管销错误连接。
晶体管烧坏或有故障。
继电器线圈电阻太低，使晶体管无法工作。
继电器二极管出现故障或具有错误的极性......这可能最终燃烧晶体管
连接一个LED与串联1k电阻并联到继电器线圈，以检查晶体管的响应和晶体管是否导电如预期。
先生,
密码是多少?ic-4017刚好落在引脚15后面。在无花果。
感谢你,
k . Kausik
它是针脚＃16，IC的供应销
先生,
看看上面的电路，请告知3v:1/3w的齐纳数和其他二极管是4148意味着必须是齐纳，但在图形上他们是简单的。
因为我已经收集了所有的零件，准备焊接，期待你尽快最后的接触。
感谢你,
k . Kausik
Kaushik，并联到继电器线圈的二极管都是1N4007。
标有3V, 1/4w的是齐纳二极管。
先生,
我再次打扰你。请……
如果输出端子在两个闭合输出端子之间保持断开状态，那么在断开端子开关处是否复位?
带着敬意，
k.kausik
Kikira，你是指4017 IC输出引脚吗?如果是，那么答案是不…它不会重置，如果任何输出引脚是开放....只有连接到IC的pin15时，它才会复位
您可以使用一个额定20安培的SPDT开关，并通过电线连接单元。
供应输入可以连接作为常见的一种系统,这将让两个两个加载常见的电线线,接下来选择其他供应输入并连接它与中心领导领域的开关,这剩下的两个结束后免费供应的开关可能终止加载单独的输入。
伟大的信息..
海先生:请告诉我继电器电路怎么做……
使用IC4017的所有10个输出，并按照上面所示的方式将继电器连接到它们。
要知道输出引脚的顺序，你可以参考下面的文章:
//www.addme-blog.com/2011/12/how-to-understand-ic-4017-pin-outs.html
先生，我想要一个用触摸开关控制三继电器的电路(第一个触摸ON，第二个触摸OFF)
您可以使用上述电路的应用，只需更换按钮端子与金属垫紧，.....同时触摸触控板将使继电器的触控触发成为可能。
ZABARDAST ! !
先生一个好. . ! !
这个概念可以用在家用搅拌机中吗??
是的，但随着继电器的整个事情变得太贵了。
很好，先生，非常感谢你，我会很感激你的努力，我会试试看。我最后的评论，先生，如果我按第四次，它会关闭吗?
是的，第四推动将电路将电路重置为零或引脚＃3，这是一个未使用的输出，使所有继电器呈现为OFF位置。
先生，我又来打扰你了。我能再提一个要求吗?您能设计一个PWM电路，适合我的空调风机电机，以取代我的旋转开关?如果电位器改变吹风机的速度，那就很酷了。给你的博客更多力量，谢谢你。
嗨，edalcor，你为什么不试试调光开关，你可以从你当地的电器商店买到很便宜的?
我在这里解释过:
//www.addme-blog.com/2012/04/how-to-make-simplest-triac-flasher.html
对不起，先生，我忘了用我的车指示一个/ c鼓风机电机12伏。
你的意思是你想用12V直流输入操作220V交流电机吗？
我的12瓦尔蒸发器电机在我的汽车空调单元中我想将控制单元I.（风扇速度）转换为PWM而不是传统的旋转式电路。谢谢你的时间。
好的，您可以使用以下电路的应用程序:
//www.addme-blog.com/2012/05/make-this-pwm-based-dc-motor-speed.html
