电子卤素变压器是卤素灯泡传统光变压器的最佳替代品之一。它也可以用于无卤素灯泡和任何其他形式的电阻负载，不运行在射频电流。
作者:Dhrubajyoti Biswas
卤素灯工作原理
电子卤素灯变压器的工作原理是开关电源。它不像开关电源一样运行在二次整流器上，不需要同样的直流电压。
此外，它没有网桥后平滑的选项，这只是因为没有电解液，热敏电阻的应用没有得到应用。
消除功率因数问题
电子卤素变压器的设计也消除了功率因数问题。该电路采用MOSFET半桥和IR2153驱动电路设计，配有上部MOSFET驱动器，并有自己的RC振荡器。
变压器电路运行频率为50 kHz，一次脉冲变压器电压约为107V，计算方法如下:
Uef = (Uvst-2)。0 5。√(t - 2. -空载时间)/ t
[这里Uvst是输入线电压，IR2153中产生的死区时间设置为1。2us和t的值表示为周期，特别是在50khz时。]
但代入公式U =(230-2)。0 5。√(20-2.1,2)/20 = 106,9V，二极管桥电压降低2V。在电容分压器上再细分为2，电容分压器由1u/250V的电容器组成，从而降低了死区时的有效值。
设计铁氧体变压器
另一方面，Tr1变压器是放置在EE或E1铁氧体磁芯上的脉冲变压器，可从SMPS[AT或ATX]借出。
在设计电路时，重要的是要记住，核心应该保持一个90 - 140mm2(大约)的横截面。此外，匝数还必须根据灯泡的状态进行调整。在尝试确定变压器率的计算时，我们通常考虑的是输出线路230V时，一次率为有效电压107V。
从AT或ATX衍生出来的变压器一般有40匝一次电源，并进一步细分为两个部分，每个一次电源有20匝，一个在二次电源下面，另一个在二次电源上面。如果你使用的是12V，我建议使用4匝，电压应该是11.5V。
请注意，转换比是用简单的除法计算的：107V/11.5V=9.304。同样在第二节中，该值为4t，因此主值应为：9.304。4t=37t。然而，由于一次风的下半部分仍在20z，最好的选择是将顶层风吹37t-20t=17t。
如果你能找出中学的原始圈数，事情就会简单得多。如果次级线圈设置为4圈，只需从初级线圈顶部松开3圈即可得出结果。本实验最简单的程序之一是使用24V灯泡，尽管次级选择应为8-10圈。
无散热片的IRF840或STP9NK50Z MOSFET可用于导出80 - 100V(大约)的输出。
另一种选择是使用STP9NC60FP, STP11NK50Z或STP10NK60Z MOSFET模型。如果你想增加更多的功率，使用散热器或MOSFET更高的功率，如2SK2837, STB25NM50N-1, STP25NM50N, STW20NK50Z, STP15NK50ZFP, IRFP460LC或IRFP460。请务必考虑电压为Uds 500 - 600V。
还应小心，不要将长导线连接到灯泡上。主要原因是，在高电压的情况下，可能会导致电压下降，并主要由电感引起干扰。最后一点要考虑的是，你不能用万用表来测量电压。
亲爱的先生：，
请给我过滤器的详细信息。过滤器的类型和容量
亲爱的Nrupesh，线圈是35mH每个，绕在一个铁氧体环形磁芯。
先生,
我用这个作为反激驱动。非常好。但过了一段时间，mosfet已经烧坏了。请给我一个保护mosfet的电路。我使用了IRFP460 mosfet。

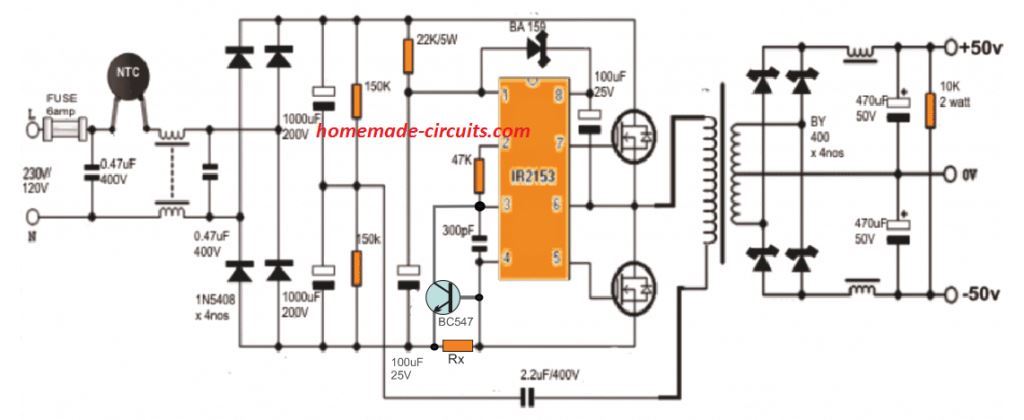

鲁帕什，很高兴你能成功。mosfet的燃烧可能是由于电压波动和过电流的情况。你可以尝试以下示例图中显示的当前控制器概念:
//www.addme-blog.com/wp-content/uploads/2020/06/smps-current-control-add.jpg
Rx电阻器应小于MOSFET最大ID额定值的3倍
亲爱的先生：，
我是机械工程师。我已经为我的爱好做了准备。所以我没有更多的电子知识。我使用了IRFP460 mosfet和两个470uf/450v电容器。请告诉我150k电阻器的瓦数、2.2uf电容器的电压和RX值。这是我的要求，先生。
亲爱的Nrupesh，以上的SMPS电路仅推荐给专业的电子工程师，所以您可能会发现修改有点困难。
请在卤素灯电路中添加BC547和Rx，如我上一封电子邮件中链接电路中所示。
亲爱的比斯瓦斯先生，为什么不把原理图的来源归为danyk.cz?显然是在你稍微编辑之前画的那个人做了所有的工作。
先生，我可以用这个电路给电池充电。
或者有些需要修改
Prashant，它也可以用于电池充电，但输出电压会随着输入电压的变化而变化，因此这可能是一个问题。
当我把插脚6接地时，我就能够测量插脚5和插脚7和接地的频率。也在针脚5和7之间。
问题是当我离开引脚6断开频率是不稳定的。但变化非常迅速。将引脚6连接到地后，我就可以测量频率了。
谢谢你，先生。
好的，但这不是正确的程序。引脚#6是IC的输出，不得接地。我认为可能还有其他一些问题可能会导致IC不稳定。
它不会出现在阅读中
然后你的IC没有振荡…试着在引脚5和地测量它
先生,
你能帮我找到IR2153的频率吗?
我如何测量IR2153电路的频率?
我有unit - t频率计，但我不知道如何测量频率?
我是否需要把晶体管和负载在IR2153 ic上来测量频率?
如果可以，请提供电路图。
谢谢
穆罕默德，你可以通过Ct测量频率
我的意思是你可以通过330pF电容测量它…
