下面给出的电路描述了一种延时继电器系统，该系统用于保持热风风机在特定的编程时序下工作。这个想法是由Doug Shadix先生提出的，让我们了解更多:
技术规格
嗨Swagatam,
看起来你在这些定时器电路方面知道你的东西，这个有点在那里，但不要相信它是避免了你的知识。
这是一个旧布莱恩特炉822继电器的替换部件。
现在需要的是一个电路,会得到一个24伏交流电供给时,恒温器,就必须有一个前45秒延迟触发一个权力1/3HP鼓风机电动机的继电器,电动机需要运行45秒后电压通过恒温器关闭。
我确信有一个比822继电器更有效的电路来完成这项工作，特别是当你把成本考虑进去的时候。
一旦恒温器启动，它发送24VAC通过限制开关(只要它不是从过热跳闸)，然后通过先导灯热耦合器(提供先导灯亮)，然后应用它到计时器/继电器。
一旦恒温器踢出，所有元件的电压就降为零。
是的，每次恒温器启动炉子时，这个过程都必须重复。
我本来在看556计时器芯片，看看它是否能够服务于双重延迟，但看你最好的方式来完成它。
设计:

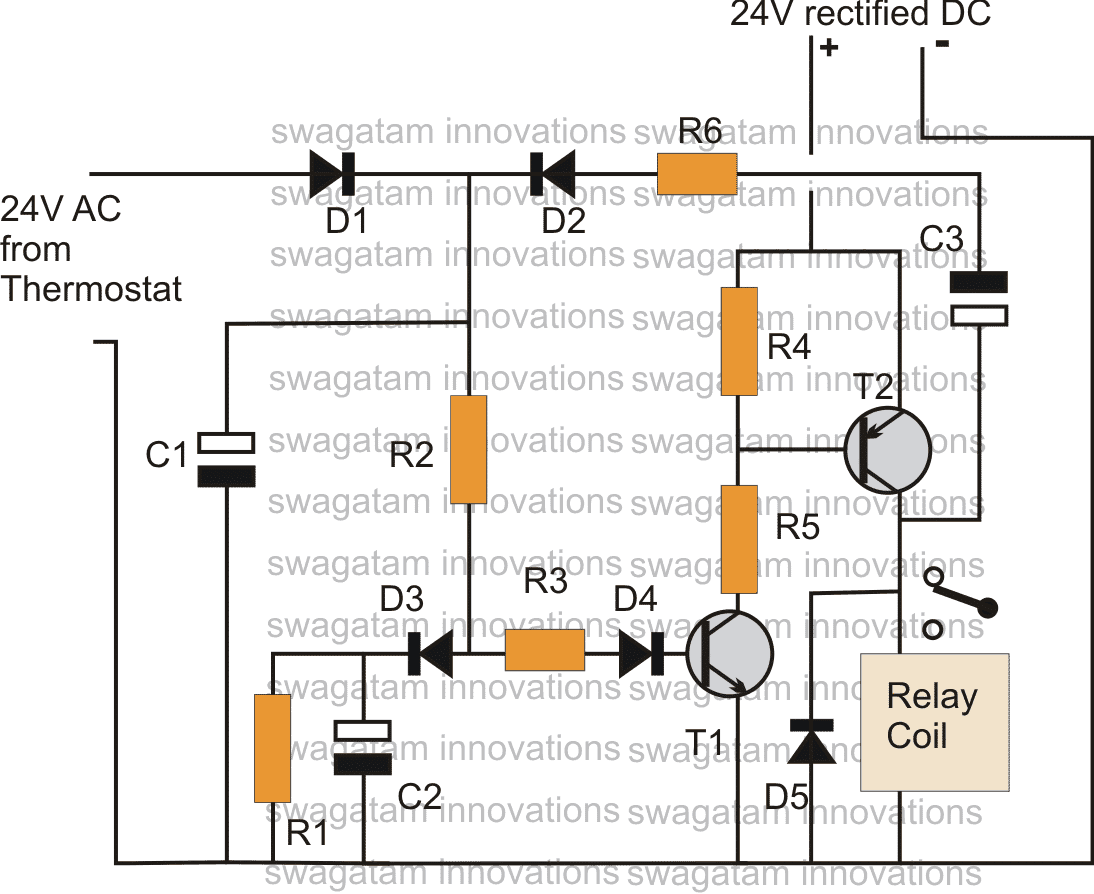

下面所示的电路将准确地按照所要求的规格作出反应。整个功能可以通过以下几点来理解:
当恒温器“启动”时，24V交流电通过D1和电路的地端施加。24VAC经过D1/C1并通过R2到达R3和D3的交界处。
由于最初C2处于解除状态，供应通过D3和C2接地。
但是当C2开始充电时，经过R2/C2设定的预定时间(45秒)，C2上的电压达到1.4V左右，足以触发T1。
T1导通，T2导通，使继电器起作用。
连接到继电器触点的鼓风机启动。
在规定的一段时间后，恒温器开关关闭。
当这种情况发生时，D1的阴极电压变为零，这使得D2正向偏置。T2集电极的瞬时电压瞬间通过C3、D2，保持T1的导通。
上述情况禁止电路和继电器开关关闭，即使在恒温器已经关闭。
然而，现在C3开始充电，并且经过一定的预定时间（45秒）由C3 / R6的值设置，它充满电并关闭基本偏置到T1 .....电路和继电器也关闭....直到恒温器再次“踢回”以重复该过程。
零件清单为建议恒温器定时器延迟/继电器电路的想法
R1 = 100 k
R2 =可以替换为1M预置
R3、R4 R5 = 10 k
R6 =可以用100K预设值代替
D1 - D5 = 1 n4007
C1，C2 = 100UF / 50V
C3 = 220 uf / 25 v
T1 = BC547
T2 =根据继电器线圈电流
嗨灰岩洞,
上面的设计是一个延时ON定时器，你的要求建议一个延时OFF应用程序，所以我认为你应该尝试下面的链接中给出的第二个电路:
https://www.homemade-circulay.com/2012/05/simple-delay-timer-circuits-explated.html.
开关是不需要的，所以它的极点可能会被电线连接短路，LED应该被替换为继电器，就像在上述设计中做的那样。
风扇可以与继电器接点连接。
电路需要12V的直流电源才能工作。
1000uF电容是计时元件，它的值可以改变以获得所需的延迟OFF。
嗨Swagatam。
我找到了你的网站，同时寻找电路的一个项目，我想做。
我有一个鸡笼，我想用一个光电阻器自动开门和关门。
我不是电子工程师。
我尝试用你的电路使用惠斯通电桥和继电器控制电机方向和螺纹(微开关限制旅行)。
虽然这可以控制发动机，但它关门太早了。
现在需要的是将营业时间推迟30分钟。
我看这个电路作为一个潜在的解决方案，这个延迟，但如果你能建议，如果它可以使用，如果是这样，什么组件的变化是必要的。
该项目的电源是12v汽车电池和一个太阳能电池板充电器。
谢谢
艾伦
嗨，艾伦，我要看一下你所使用的电机设计原理图。因为我们必须集成定时器与输入电源，将来自继电器接点，当它开关打开电机。所以请给我看看你用过的电路，以便我能找出所需的连接细节。
如果正确地集成了上述晶体管化计时器，那么它将很好地为您的应用程序工作。
嗨Swagatam
我测试我所做的就是交换中的继电器的精密光敏继电器开关电路DPDT继电器,当光褪色12 v高激活继电器和微动开关关门打破汽车电路时关闭。
当足够亮时，电压变为0v，放下继电器，打开门，用一个单独的微开关断开电机电路。
我认为这种增强是在与炉子控制类似的继电器之前“整合”到LDR电路中，用LDR输出代替恒温器输入，用电机继电器代替风扇继电器，外加30分钟延迟和12V电源的修改。
我如何上传示意图的图片?
谢谢
艾伦
Alan你好，你可以在任何免费的图片托管网站上发布图表，并在这里提供链接，如果可以的话，我会试着帮你解决!
嗨Swagatam

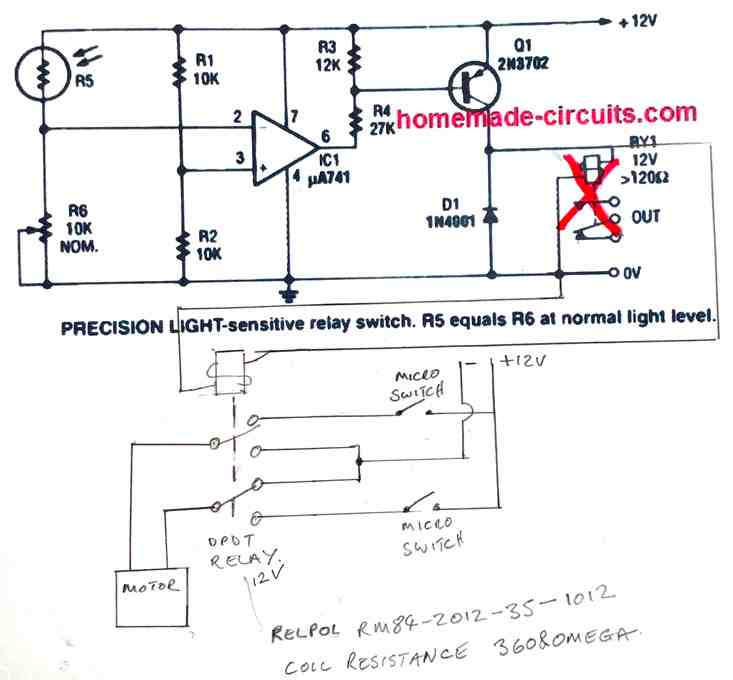

尝试这为原理图我的测试电路需要延迟功能。
谢谢
艾伦
Alan你好，微动开关被电机按下时需要锁住。微动开关如何在你的电路中锁住?添加延迟将更加复杂。
一旦电机离开微动开关，它就会打开开关，切断DPDT的电源，因此电机将停止。由于供应来自微开关，它需要保持供应到DPDT
DPDT由LDR电路+延时控制。
电机和微开关都直接通过DPDT连接。
在白天，DPDT继电器处于解锁状态，电机电路是带电的，并打开门。一旦门开始打开，微型开关2就会被制造出来，但它所在的电路是不带电的。当门达到全开位置时，它断开微开关1，使电机电路打开，停止电机。
继电器仍处于未锁存状态。
当DPDT继电器被黑暗(LDR +延迟)激活/锁定时，电机电路极性反转关闭门。当门完全关闭时，它断开微开关2，使电机电路打开，再次停止电机。一旦门开始关闭，但它所在的电路不活跃，微型开关1将被制作。
通过(LDR + delay)，继电器保持在闭锁状态直到天亮。
明白了，所以开关是按下式的。

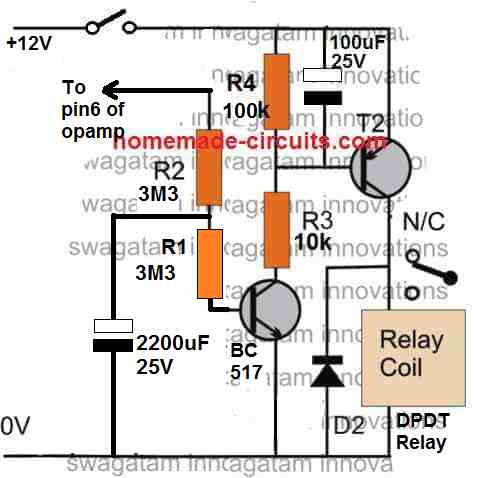

您可以在Opamp阶段后尝试以下定时器图。基本上，您需要删除现有电路的Q1，R3，R4，并将以下定时器电路与运算放大器的PIN6集成
在上述电路中显示的继电器将是你的DPDT继电器
请在运放的R2和引脚6之间加一个二极管，阴极将走向R2，阳极走向引脚6
