简单的热水器报警电路

这篇文章解释了一个简单的热水器报警电路，它可以作为一个安全装置，通过间歇的蜂鸣器驱动来获得关于热水器或间歇泉开关位置的指示。这个想法是由马修先生提出的。

技术规格

坦白地说，我对你的博客//www.addme-blog.com是新手

我在谷歌上搜索如何为我的热水器做一个提醒警报器，但我每次关掉都忘了。

我将非常感激，如果你能给我一个电路图通过你的网站如何做它。

我确信这将是有益的大多数人谁陷入麻烦与间歇泉开关长时间。

寻找一个piezzo蜂鸣器电路这听起来像是每一分钟(可调)间隔一毫秒或一秒(最好再次可调)。
希望你的援助之手能指引我。
问候

马修的快乐

设计

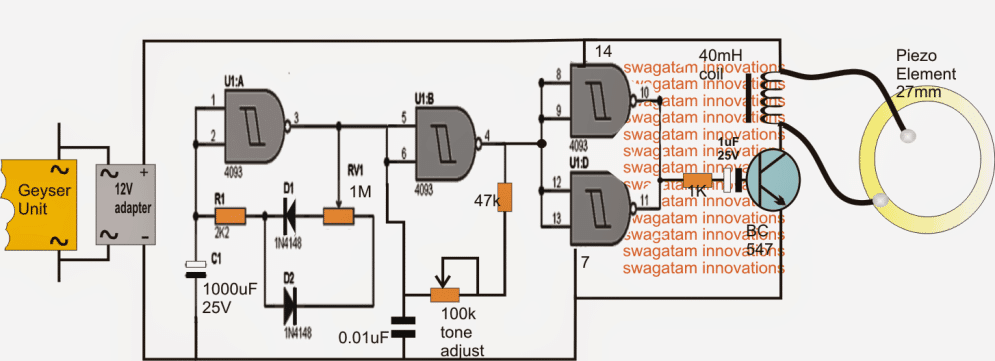

建议的热水器报警电路的功能可以参考下面的讨论和图来研究:

一个单IC 4093是一个四次施密特非与门IC在这里被用来同时执行两个操作，即产生定时脉冲和产生蜂鸣器频率。

可能在给定的图,设计可以分为三个基本阶段,在U1A形成PWM定时器脉冲发生器阶段,U1B成为负责创建蜂鸣器频率,其余两个盖茨用作提供缓冲U1B频率输出晶体管/压电蜂鸣器网络。

当加热器第一次打开时，电路也启动，其中C1接地U1A的输入，在其输出处产生一个高电平，从而使U1B不能产生蜂鸣器频率。

在上述情况下，蜂鸣器暂时保持安静，直到C1通过R1、D1、RV1充电，并通过IC输出引脚3的高逻辑。

延时周期调整使用PWM

通过RV1适当调整级的占空比，可以预先确定延迟周期(这里的预期是1分钟OFF和2秒ON)

当这一切发生的时候,一个逻辑高集成电路的出现在输入pin1/2立即翻转U1A的输出,使U1B现在开始生成所需的蜂鸣器的频率,但直到C1再次排放完全通过R1, D2, pin3 RV1和通过零逻辑,现在的情况恢复到以前的情况，并继续无限重复程序，直到间歇泉被关闭。

该频率被进一步缓冲，并通过U1D栅极转移到晶体管蜂鸣器驱动级，该级发出连接的蜂鸣器/线圈组件的声音，产生一个耳洞可听见的声音，表明加热器或间歇泉处于开关ON位置，可能需要注意

线路图
