本文讨论了一种使用D类放大器和蓝牙耳机作为无线模块的200 + 200瓦无线家庭影院电路。这个想法是Sudipta Mandal先生提出的。
技术规格
我想让我的家庭影院无线化。我的家庭影院型号是索尼SRS-D9 2.1频道。我还希望音频是立体声的。射程至少应为2米。
是否可以通过蓝牙模块或射频收发机?
如果是，请建议如何连接这些模块来传输和接收音频信号。如果可以通过蓝牙，那么如何将蓝牙模块连接到我的家庭影院?
如果需要一个小电路，我可以自己制作，但为此我需要电路图和所需元件的规格。
设计
在之前的一篇文章中，我们学习了a的内部成分蓝牙耳机在另一篇文章中，我们讨论了如何使用它的扬声器插脚激活一个继电器。
针对上述要求，本文研究了蓝牙耳机如何用于制作家庭影院系统电路。
这个想法很简单，就是找到一个合适的差分功率放大器电路，并将蓝牙耳机扬声器线与放大器的输入相集成。
对于本文提出的应用程序，我们使用了一个使用NXP半导体芯片TDA8953的200 + 200瓦D类功率放大电路示例。
功率放大器的完整原理图可以在下面给出的图中看到。它包括两个差分输入，意味着该芯片支持立体声D类输入。
输出是单端，尽管能够驱动两个接地参考4欧姆扬声器额定200+瓦。
线路图
图片来源:https://www.nxp.com/docs/en/data-sheet/TDA8953.pdf
集成蓝牙耳机

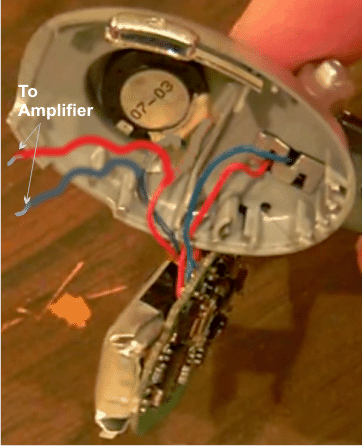

上面所示的D类放大器的每一个输入都可以直接配置被清除的蓝牙耳机电路的切割/剥离的扬声器线，如下所示:

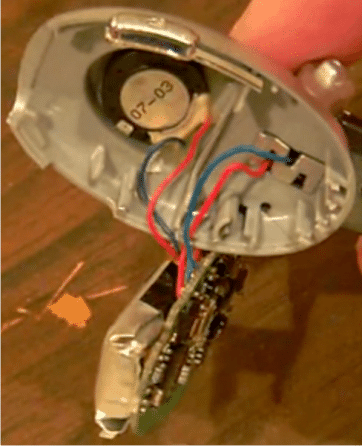

将扬声器电线从扬声器上断开，仔细剥去两端，以便与放大器输入相结合
立体声响应
为了使用放大器的输入和享受立体声家庭影院的响应，需要另一个兼容和适当配对的蓝牙耳机单元。
一旦两个头戴式耳机的集成，与源蓝牙配对完成，一个悸动的水晶清晰类D 400瓦立体声音乐可以通过附加的扬声器体验。
该系统可以定位为家庭影院系统，也可以简单地从你的手机或其他蓝牙兼容设备上享受纯400瓦的音乐。
如果你已经有了现成的家庭影院放大器系统,连接的输入放大器与任何一个削减/剥夺了蓝牙耳机的喇叭线(如果没有一个微分放大器类型)并确保耳机是常见的负线与放大器-线。
或者，可以使用桥接网络来整流耳机扬声器的差分输出，输出可以直接与单端放大器的输入连接。
sir mera SRS D9 sony ka ici ud gya hai aur service center bhi nhi bna ha hai old model bol mko SRS D9 home theater ka pura circuit chahiye mil jayega kya??
曼尼什，对不起，我没有你的家庭影院系统的必要信息。
我有6个频道的tda 2050板
蓝牙、调频、mp3模块——https://sc01.alicdn.com/kf/HTB1rNxNKXXXXXX1XXXXq6xXFXXXf/225502313/HTB1rNxNKXXXXXX1XXXXq6xXFXXXf.jpg
dpdt开关——6 legs-https: / / cdn.solarbotics.com/products/photos/b4692d34de8633c4fbd7939d674997cd/swt7-front-img_3280.JPG
——我想用蓝牙和6通道台式电脑音频输出信号——
我是否需要一个开关来连接?
-我如何连接蓝牙和PC信号在一起或DPDT或没有-以便我可以切换信号源时需要?
——谢谢
对不起，我对这个问题不太了解。
好啊
谢谢你的回复，我会尽快建好
如果我把2个立体声放大器接地，我会得到400w的单声道放大器吗?
不是输入，而是如果你将输出与单个扬声器串联，那么你可能会得到400W
先生，我正在研究如何把一个旧手机摄像头转换成闭路电视摄像头，此外，我需要一个电路和电路图先生。另外，旧手机已经不能用了，但相机还可以用。
Tun，我不知道，你需要知道如何配置手机内的蓝牙设备的摄像头电路输出，以便它能够将数据传输到附近的蓝牙接收器
你好先生
请在发言前告诉我们如何制作线圈(LC1和LC2)
你好，Sinu，这是一个空心电感，这个值在图中是建议的，或者你可以使用任意选择的值，比如绕一个直径为10mm的10圈线圈，因为我认为这不是太关键。
你好先生
我不得不质疑
我应该对这个IC施加什么电压和电流，成本是多少
如何制作滤波器的电感(Lc1和Lc2)。
感谢和问候
样式，检查数据表的IC为更多的信息!
先生
还有一件事，当我打开我的音乐系统时，低音扬声器里有很响的“砰”声。
我想这会损坏低音扬声器的。
你们有这种电路吗
您可以使用下面的概念来纠正这个问题....只需通过继电器触点连接扬声器，并从放大器电源供电电路
//www.addme-blog.com/2013/02/make-this-simple-delay-on-circuit.html
嗨Swagatham
我试过你的建议。
1) 2diodes......bluetooth off, even status led not点亮
2) 1diode......low battery warning message from speaker
3) 5v直连....蓝牙经常会自动断开连接。
4) 3.7v li-po或4.2v锂离子电池.......蓝牙工作完美。
然后我尝试了一个基于3.7v, 500mA的LM317T电源.....蓝牙工作如我所愿。
谢谢你的建议.....
谢谢,
2个二极管会有大约1.2 v的下降，所以输出将是5 - 1.2 = 3.8V, 1个二极管这将是大约4.4V....所以如果BT可以使用3.7V电池，那么它应该也可以使用上述方法。
我觉得你的7805或二极管出了问题....
嗨Swagatham
我组装了一个蓝牙扬声器系统。为此，我用了一块坏掉的LG制作的蓝牙耳机板。它运行得很完美。
目前我使用同样的电池(3.7V, 170mah Li-Po)运行BT部分。我想移除电池并使用LM7805的5VDC稳压电源操作BT板。
我怀疑，这个BT板可以工作从功率放大器电源本身的5vdc, 1A供应。否则请建议一个合适的电源电路。提前谢谢。
你好，Anil，你可以在7805的输出上串联2nos 1N4007，这将把5V降至3.8V，对BT来说是安全的
你好，Swagatam，你能不能把放大器电路的切线打印用电子邮件发给我。我想做放大器。
你好Ajay，现在请查看图表，我更新了一个更大更清晰的......
