这个IC 555软件计算NE555定时器芯片的电阻和电容的值,NE555被设计为一个稳定的多振动器(振荡器),或方波发生器。你只需要输入占空比和频率,计算器就会计算出电阻和电容的实际值。
或者,您可以手动插入RA, RB和C值,以检查您得到的频率和占空比的相应输出结果,然后您可以相应地更改数字,直到预期的结果确定。
请记住,最低占空比将是50%,因此,如果您需要一个较小的占空比,您将需要在输出上应用一个逆变器,勾选复选框。
此外,在IC 555稳定定时器方程中解释的参数仅是估计,从经验结果可以不准确约20%。

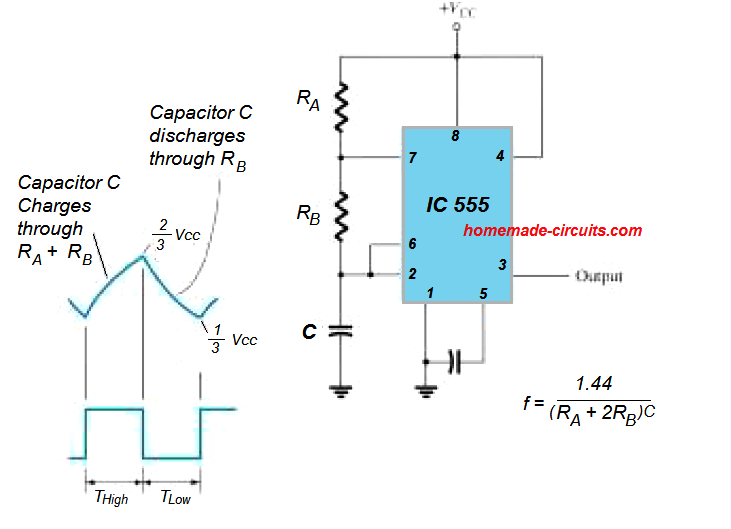

NE555电路示意图
方程:
F = 1 / T = 1.44 / ((RA + RB * 2) * C)
TL C = 0.693 * RB *
TH = 0.693 * (RA + RB) * C
D=占空比= (RA+RB)/(RA+2*RB)
或者,
RA = 1.44 * * (2 * d 1) / (F * C)
RB = 1.44 *(一维)/ (F * C)
