《华盛顿邮报》介绍了一种简单的无变压器1.5V直流电源电路，该电路可用于直接从主电源为挂钟供电，还可使备用电池充满电，以便即使在主电源故障时也能不间断地运行时钟。这个想法是奇金提出的
警告:此电路未与市电交流隔离，因此在通电状态下接触是非常危险的，建议用户在操作或在裸露位置进行测试时要非常小心。
设计
图显示了一个简单的1.5 v无变压器的电源电路为墙上的时钟,绝不允许时钟停止由于耗尽电池,因为它将保持运行的电源,也是增强电池供电,以确保时钟不停止即使在停电。

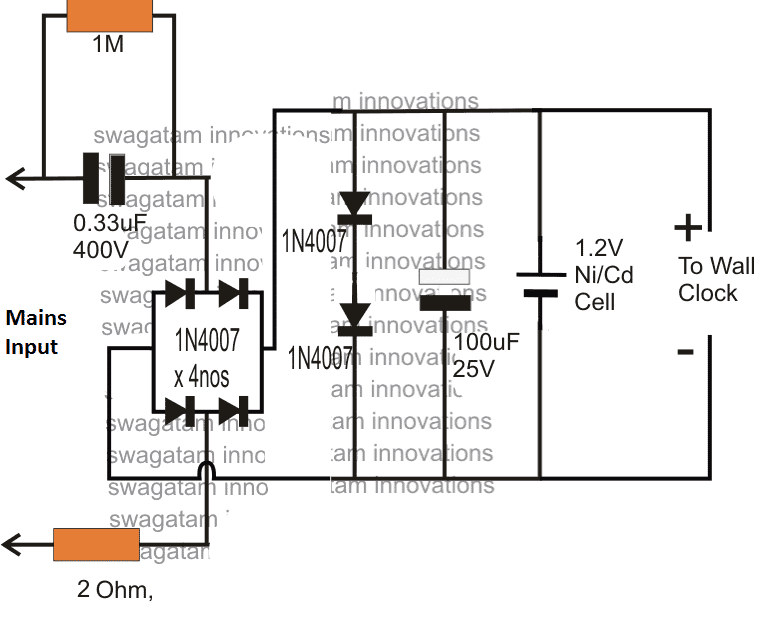

下图所示的设计是一个简单的无变压器电源，使用0.33uF电容器作为输入电流限制器组件，以将电源电流限制在适度的16mA。
电路图
希望这一电流能让时钟令人满意地运转，也能让连接的镍/镉电池涓流充电，并为紧急备份做好准备。
如果0.33uF不能为操作提供足够的电流，您可以将其增加到刚好满足应用需求的较高值。
表示1.5 v transformeless挂钟电源是发展所需的1.5 v直流输出的两个1 n4007整流二极管在正向偏压 (+), (-) 终端的供应,有效分流术的大规模330 v电源(@ 20 ma)名义1.5 v DC。
包含两个分流二极管也确保了时钟和充电单元完全无浪涌供应，因此该设计摆脱了其他传统形式浪涌保护装置．
工作原理
短暂的1.5 v无变压器供电电路时钟可以解释如下
通过0.33uF/400V电容，市电输入电流降至较低的20mA。
桥式整流器将上述小电流输入转换为小电流直流变体，由两个1N4007二极管进一步作用，后者将直流分流到大约1.5V的固定电压。
这1.5 v / 20 mA直流最后用于操作所需的挂钟,和充电连接1.2 v Ni / Cd细胞恢复其直流电源每次失败,确保failproof时钟,这样的不间断供应单位从未停止由于任何不良原因。
你好先生,
和你一起提高我们的知识水平听起来很棒。
由于1uF电容提供约70mA的电流，假设我需要约150mA的电流，我可以并联使用2个1uF/400V电容而不是2uF/400V电容吗？
提前谢谢
谢谢你，巴达林阿拉亚纳，
是的，您可以使用2nos 1uF/400V获得150mA，尽管实际上电流不会是150mA，而只是100或120mA。
我正在努力算出数学，了解如何确定电路中流过的电流。由于我无法上传任何图片/草图，我会尽量解释，请耐心听我解释。
我看到整流器和其他二极管产生大约2.4v的电压降。该系列中剩余的元件是RC对(1Mohm平行于0.33uF)和最后的2ohm。
现在应用在任一瞬间
330-2.4-i*（Z-2）=0
哪里：
I是流动的电流
Z为RC的净阻抗，计算公式为Z = 1/(1/X + 1/10^6)
X为电抗，X=1/（2*pi*f*0.33*10^-6）
假设f = 50 Hz, X = 9645.8, Z = 9553.6
因此
i=（330-2.4）/（9553.6-2）=0.0343安培或34.3 mA
显然，上述公式在空载条件下是有效的。我不知道挂钟的典型阻抗是多少。但可以肯定的是，当负载接通时，通过电源的电流会增加(>34mA)。
现在，有多少电流流过负载？
是否如上述文章所述为20mA左右？
怎么计算呢?
理论上你可能得到34毫安，但如果你检查电流实际上，你会发现它小于25毫安。假设挂钟的电流要求是20ma，那么只有20ma流过挂钟电路....所以它完全取决于壁钟电路需要多少电流从电源。
如果时钟的电流消耗远高于20 mA，则会导致1.5 V降至较低水平，从而导致时钟故障。
可以用电容器代替电池吗？我想将此电源用于石英挂钟（Ajanta是一个品牌），由于电源故障可能持续数小时，因此设计24小时的备份时间几乎适用于所有情况。先谢谢你。
一个电容器可能持续不了几个小时，因此镍镉电池看起来是最好的选择
亲爱的斯瓦塔姆先生，无意中发现了挂钟的电路图。我的儿子表现出兴趣，并希望为他的学校(9年级)做一个。
你能为一个不懂电子学的14岁学生简化一下吗。也许是视频形式？谢谢和问候，
亲爱的Aarjang，我已经上传了图片格式的图像，以便于它变得容易组装:
这是弱电的最佳方式，很好，谢谢
谢谢我非常喜欢这个主意。电路将是紧凑和廉价的。
但是我认为如果我们用一个单二极管(半波整流)来代替桥式整流，它可以减少元件数量，也会比较便宜，而且不应该影响挂钟的应用。
没问题，但使用单个二极管时，您将有一个与电容器并联的另一个二极管，阴极与正极线连接，阳极与负极连接，以使输入高压电容器在负极循环中放电。
这个电路是一个伟大的时钟应用简单的解决方案，谢谢!一个问题:这个电路是否能像120VAC市电输入(北美应用)一样工作，输出相同的1.5VDC ?或者如何为该应用程序修改它?谢谢!
谢谢，很高兴你喜欢它！是的，当然，即使电压低至12 AC，电路仍将持续产生恒定的1.5 V。对于120 V AC输入，无需进行任何修改
我能不能把1.5V的电池换成3.7V的锂电池，同时给15个led供电?当AC市电可用时，我想用电路对3.7V电池进行点滴充电，同时输出到led。
是的，您可以通过相应地调整1N4007二极管的数量来做到这一点。对于并联的15个LED，输入端需要6uF/400V电容器。
谢谢，先生。但是我能用一个4.1v齐纳电路代替二极管吗?
如果你想使用4.1 V齐纳，然后确保它是至少5瓦特额定。
嗨，我想用这个电路为一个4管电池收音机供电，灯丝供电要求为1.5vdc@50ma。输入为240vac。
您好，您可以将其用于上述应用程序。
我发现3v适配器只有2个电阻器2个陶瓷电容器一个二极管一个晶体管一个非常小的变压器。现在它不起作用了。什么是电路，什么可能是故障？
如果你用电压表检查过，在输出端没有看到任何电压，那么可能的原因是晶体管烧坏了。
1.2伏700毫安时，额定值AA的镍/镉电池是否有过充电的可能性。
检查输出电压，应小于1.5V，无过充现象。
谢谢你的及时回复。我将这样做以增加负载。顺便问一下，您能告诉我什么时候更换哪个部件会增加或减少电流吗。
不客气，输入400V电容器决定电路的最大电流限制，晶体管集电极/基极电阻器也决定可以通过晶体管到负载的电流量…增加该电阻器值将减少电流，反之亦然。
你好Swagatam……
在上面的电路中，如何获得200mAh直流输出而不是20mAh？谢谢
Hi JD，为了获得200 mA，使用4uF/400V作为输入电容器，而不是所示的0.33uF
谢谢…
我一直关注这个话题，并注意到任何人都会对上述电路产生任何想法。如果您能让我知道修改后的3伏电路连接的空载电压，我将不胜感激。我做的第二个项目（参考：2017年1月26日下午1:57）这里我得到了1.46V。这一次我用一个2欧姆的5W电阻器修复了它是否正常。请帮助。谢谢。
如前所述，输出几乎等于齐纳或二极管值。
为了精确地纠正这一点，你可以用一个10K壶替换齐纳二极管，并调整壶，直到你得到所需的3V或任何输出可能适合你的负载。
始终在输出端子上连接一个1K电阻器，以确保这些端子上的读数正确。
谢谢你的快速回复。你的意思是移除4个二极管，用10K电位器替换，并且“始终在输出端子上连接一个1K电阻器”我不确定这是什么意思，是通过连接100uF电容器之前的+和–导轨，你能用给出的电路解释吗。谢谢
我指的是晶体管电路，在这个电路中，你可以用一个控制输出的电位器来代替基极二极管，在它的发射极和地线之间加一个1K。
如果您想使用上述文章中所示的电路，则不需要1K…并且不能使用pot，它需要与图中所示完全相同。
如果输出随负载下降，在这种情况下，您可以尝试更高的值为0.33uF/400V电容，直到输出能够维持负载而不下降。
这肯定应该有一个保险丝和输入电源电压串联，若二极管发生故障，它们将剧烈爆炸，并发送超过100伏直流电到您的时钟，它会很快烧毁。
在任何情况下，输入电容器都不太可能短路……即使短路，2欧姆也会立即燃烧，保护旋塞免受损坏…。
抱歉打错了，我想说的是“钟”
谢谢你的快速回复。我一到家就试用一下。最后一件事，我希望你能帮助我，这样我可以测试，看看哪个对我是最好的。您提供的无变压器1.5V电源的原始电路对于使用的1节电池是可以的。你能告诉我一个3V电池(2pcs)需要更换部件吗?1.5 v的电池。
谢谢，为了获得3V电压，您只需使用4个二极管，而不是图中所示的两个二极管，只需在现有2个二极管的基础上再添加两个1n4007串联即可。
谢谢，等我到家后再开始。我会让你知道结果的。
我试着在“最简单的直流手机充电器电路”的电路中使用相同的元件（齐纳二极管是3V除外）得到了这个结果。输出电压为2V。无负载11V，10K电阻器和3V齐纳二极管与1N14007串联，我得到1V读数（齐纳3V阴极黑环到晶体管的基极，另一端到1N14007阳极，阴极白环到负轨。元件连接是否有问题，或者得到这个结果是正常的。谢谢。
3 v稳压二极管的输出将2 v左右,没关系在发射器和地面连接10 k电阻,这将保持2 v不变…3 v + 1 n4007电压应该增加到2.7 v…验证基准电压,它将总是约0.6 v以上在晶体管的发射极电压。
谢谢你的回复。你的意思是使用3V齐纳加上1 1N14007二极管串联齐纳二极管。
是3V齐纳加1N4007串联，如下所示
基地——我<——> |——接地
谢谢你的及时回复。我想问一下，您之前提到的改进是使用3个串联二极管，是为了将电压降低到1.5V吗。我的适配器最大电流为500ma。如标签中所述，使用3.6V齐纳二极管为2号蓄电池充电的电流是多少。我有3V齐纳二极管，它可以用于它。
是的，它们是用来在晶体管发射极设置1.5V的。
发射极侧的电流为500mA。
3V齐纳不起作用，但您可以串联一个1N4007，以获得3.6V等效电压，确保两个二极管的电压方向相反，而1N4007的阴极朝向接地
还有一个问题要你帮我解决。你在“最简单的直流手机充电器电路”中提供的电路是1.5V的。你能给我3V的电路吗?我的适配器输出是1到12V 500ma。谢谢。
您只需将所示的齐纳二极管更换为3.6V齐纳二极管即可
你能设计一个简单的开关电路吗?功能是一触式开机，再触式关机。电源为3至9v。谢谢阿布·赛义德。
你可以试试下面的线路
//www.addme-blog.com/2016/07/simple-touch-sensor-switch-circuit.html
它不是3到9v的操作电路，你能不能让它更简单一些？
不可能比这更简单了。
如何修改以取代交流12v-24v直流电源?
如果您想使用适配器，可以在适配器输出和时钟之间连接以下电路来尝试
//www.addme-blog.com/2012/08/simplest-dc-cell-phone-charger-circuit.html
用10K和9V齐纳替换220欧姆，用两个串联的1N4007负极对地
再次感谢您提供的信息。
谢谢您的回复。我的意思是“晶体管稳压器电路”，如果我切换电压范围从适配器，即说我切换到3V的范围或任何电压范围从AC到DC适配器，它可以与该电路使用。
是的，不管输入波动，输出将被调节到一个恒定的1.5V使用上述链接晶体管发射极跟随器设计
再次感谢您的及时回复。我只想问一下，在适配器中的12V范围设置下，我是否可以将其用于3V使用，即使没有任何进一步的修改。
对不起，我无法正确理解你的问题，无论如何12V电源不能用于3V负载
谢谢Swagatam Majumdar，我可以问一下充电器电路有12伏的输入，如果我使用我的适配器的12伏输出是否可以用于1.5v和3v的时钟。如果你能让我知道1.5v和3v的充电器电路将使用什么设置，我将非常感激。
感谢cheekin，我在链接中引用的晶体管稳压器电路将在建议修改完成后将适配器的12V降至1.5V，所以它将很好。
感谢Swagatam Majumdar的及时回复。我是否可以使用470F 310VAC电容器而不是400VAC。我想知道在某些国家采购组件是一个问题。如果我们使用1.5V到12V范围的交流到直流电源适配器。键入我们可以用什么方法修改它以正常工作，因为不修改我有问题时钟无法工作正确地
470nF/310V也可以。
如果您想使用适配器，可以通过在输出和时钟之间连接以下电路来尝试
//www.addme-blog.com/2012/08/simplest-dc-cell-phone-charger-circuit.html
用10K和9V齐纳替换220欧姆，用两个串联的1N4007负极对地
尖端122可更换为BC547
更正：必须用三个1N4007系列二极管更换9V齐纳。
经过很多寻找，根据他们最近的电容器是Cap 470nF 10% 310VAC。他们说，相当于470uF 400VAC，但带有310vac。这种类型的电容器适合在这个项目中使用吗?谢谢
470nF=0.47uF
您可以使用其中两个系列来制作0.22uF
或者并联使用两个0.1uF/400V。
2欧姆电阻器的用途是什么？
要限制或限制打开电源浪涌电流…
谢谢。
先生，您能告诉我为什么上面提到的电路给了我一些问题吗?在用了几天之后，时间似乎跑得快了几秒钟。谢谢。
奇金，你用数字式万用表确认电源电压了吗？确保电压不高于1.5V…
您还可以尝试将0.33uF减小到0.22uF/400V，看看这是否有助于改善结果。
谢谢你的回复。我会尝试得到0.22uF/400VAC电容器，我的地方也很难找到这种电压的电容器。电池似乎是热的。顺便问一下，你知道有哪家电子元件销售商能提供马来西亚货吗。
您可以尝试联系任何知名的在线备件商店，以获得在您的目的地....发送的部件
我可以知道连接到交流电源的两个电阻器（1M和2欧姆）的额定功率吗？
两者额定功率均为1/4瓦
嗨，我没有0.33uf/400v上限。相反，我有0.47uf/400v的库存。那么我可以用0.47uf/400v代替0.33uf/400v吗？这会对输出产生任何影响吗？
您好，根据我的说法，您可以使用0.47uF而不是0.33uF，这不会造成任何伤害，因为镍镉电池的额定充电电流远大于20mA…。
你好，我想确认一下你所说的“是的，这是可能的，在现有的两个二极管.....上增加两个二极管或者简单地用一个3V 1瓦齐纳二极管替换它们。它是否完全去掉了图中所示的21n4007 doides，只替换为齐纳二极管。谢谢。
是，如果使用3V齐纳，则指示位置不需要二极管……但确保齐纳极性与1N4007极性相反
‘但确保齐纳极性与1N4007极性相反’您是指原始电路中的二极管连接，我必须将齐纳二极管反向，即齐纳二极管的正极端子与正极电压线。谢谢
齐纳的铅有一个黑色的带将去正极轨和铅没有带将去负极线。
非常感谢您的及时回复。
如果我取出镍镉电池会发生什么。实际上，我需要一个时钟，它在交流电源上运行，当交流电源发生故障时停止，这样我就可以知道电源被插入的时间。
如果不需要备份功能，您可以这样做。
谢谢您的回复
谢谢您提供的电路。请问同样的电路能否用于3伏挂钟（2块1.5伏电池）。
是的，这是可能的，通过增加两个以上的二极管与现有的2个二极管串联…或简单地用一个3V 1瓦齐纳二极管取代它们。
