这里介绍的2个简单的最快手指优先指示电路可用于指示在问答比赛中，哪位候选人是4位参赛候选人中第一个按下答案按钮的。
我们都可能看过著名的游戏节目“谁想成为百万富翁”和许多类似的问答节目，在最初阶段，一些参与者被要求进行一个小测试，参与者被问到一个问题，首先按蜂鸣器回答的成员有机会占据“热门席位”。
也许每个人都没有那么幸运能进入这样的游戏节目，但你肯定可以在家里享受制作和玩这个小小的最快的手指优先决策电路。电路非常简单，只使用了几个IC和一些LED。
使用IC 74122设计#1
在设置的“专业”问答游戏中，我们可能需要某种形式的电子探测器，以准确检测按下蜂鸣器按钮的最快候选人和回答提问的第一个候选人。
下面所示的使用IC 74122的简单最快手指优先电路旨在实现所提出的任务。
电路描述
按钮S5是一个由测验主机控制的按钮。
只要测验主机保持按下此按钮，所有LED指示灯阶段将保持禁用状态。当他松开S5时，所有剩余电路和相关按钮都将激活。
按下其中一个指定按钮（S1-S4）的候选人将触发与该按钮相连的单稳态（IC1-IC4）阶段。
各指示灯LED上的单稳态开关，同时通过N1阻断其他三个单稳态。
单稳态保持禁用的时间约为8秒，在此延迟后，指示灯关闭，允许其他候选人以最快的速度恢复手指第一游戏。测验管理员有权在需要时重置所有单稳态，或在必须“超控”按钮S5时重置所有单稳态。
使用IC 7475设计#2

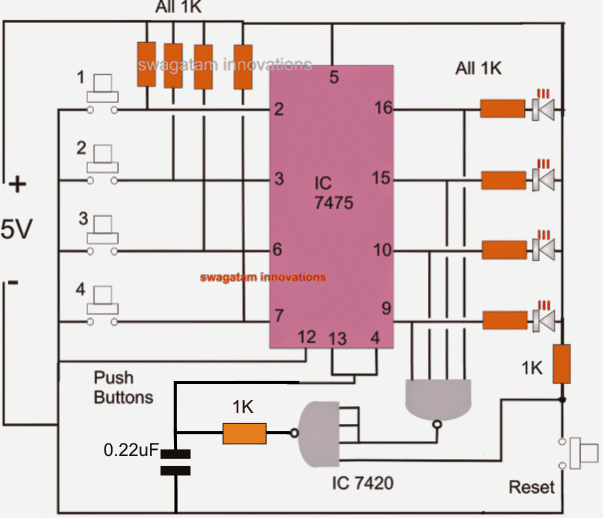

在第二种设计中，在IC 7475的输入端放置了四个按键式开关，该IC 7475是一个具有互补输出的4位双稳态锁存器。
首先按下的按钮触发IC 7475的相关输出，进而提示IC 7420立即停用其他按钮的其他输入，使整个系统处于非活动状态，但通过按钮第一次触发的系统除外。
有关触发闩锁的输出点亮相关LED，指示首先按下的按钮编号。
这是一个简单的游戏电路，所有的电子爱好者和学生都可以制作。
IC 7420的引脚细节
你好
嗨，朋友
下面的组合是否正确？
（7420）1-2-4至8（7420）
（7420）5至（复位按钮）
（7420）6至13-4（7475）
（7420）9至9（7475）
（7420）10至10（7475）
（7420）12至15（7475）
（7420）13至16（7475）
非常感谢ヅ
是的，我觉得还可以。
嗨，朋友
好的和简单的电路，“第二”…
我想让它…
但我无法将IC 7420的编号连接到其他设备？
问候语ヅ
谢谢朋友，我已经在文章的最后更新了IC 7420的引脚细节，你可以相应地连接它们。
