该物品涉及一种简单的自动红外控制楼梯灯电路，该灯电路仅在通过在路边的存在期间接通，并且在乘员抵御走廊后，在预定延迟之后自动关闭。斯里拉姆先生要求这个想法。

技术规格

海，最近在寻找自动电机电路时，我得到了你的博客。你做得很好。现在我追随你的博客。我打算在我家楼梯上安装一个自动楼梯灯。

但是我没有足够的知识来制造一个自己的电路。我在网上找不到我所需要的电路。所以我需要你的帮助，设计一个电路根据我的规格。这里有说明:——

该电路可以在5v直流下工作。一个电路应该包含2个传感器。一个传感器固定在第一个楼梯，另一个固定在最后一个楼梯。

电路应包含继电器以获得220V AC的输出。这样我就可以在该电路中连接一个CFL灯泡。如果我越过任何一个传感器，则意味着灯泡应该发光2分钟，它应该关闭。

另一件事是，假设我越过任何一个传感器，灯泡开始发光2分钟。如果我越过另一个传感器，那么如果我交叉另一个传感器意味着时间应该重置2分钟，并且灯泡应该焕发2分钟，它应该关闭。

复位时灯泡不应闪烁。然后应该有一个覆盖开关开关手动开关灯泡(像SPDT开关，向上为传感器，中心关闭，向下意味着手动开关灯泡)。我希望你能帮助我。

该项目主要旨在通过使用智能自动传感器的照明系统来节省不必要的电力浪费，如下所述：

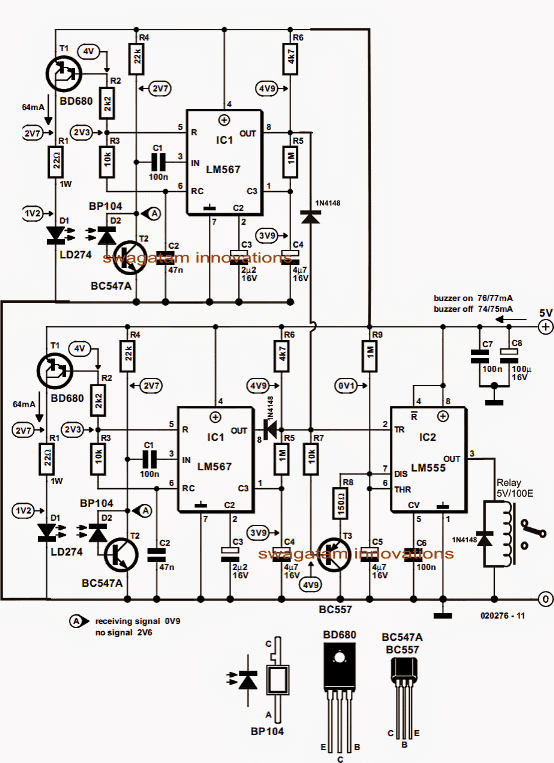

如下图所示，自动红外楼梯光的所提出的电路概念基本上由两个精确的接近传感器级彼此耦合，用于执行上述动作。

每个接近传感器包括IC LM567频率解码器芯片，该芯片由相应的R3/C2网络设置特定的频率。

每个集成电路被锁定在这些设置的频率上，这些频率也成为各自集成电路的发射频率。

上述设置的频率驱动相关的红外光电二极管，该二极管传输编码的红外波，用于检测越过优选区域的障碍物或人的运动。

在探测到一个“障碍”时，红外波从物体反射回来，并由另一个为程序定位最佳的光电二极管接收。

由于所接收的IR波被设置为IC的正确指定频率，因此IC易于接收来自D2的接收信号，这又允许其PIN8随着响应而低低。

LM567 IC中的任一个的PIN8的低响应被馈送到IC 555单稳态多谐振荡器（MMV）电路的触发器PIN2。

MMV响应触发器并激活其输出到高强制连接的继电器以打开自身，以及跨接触的连接负载。

可以适当地选择R9 / C5以获得所需的继电器和灯的所需延迟量。

T3确保MMV定时只有在人的存在被消除后才启动，从而确保只要前提可能处于占用状态，灯就不会熄灭。

横跨相应LM567集成电路左侧的两个传感器模块可横跨楼梯的两端，如建议的那样，用于实现所需的程序。
