力敏电阻说明

在本文中，我们将看到，哪些力量传感电阻是，它们的施工，规格，最后如何与Arduino微控制器接口。

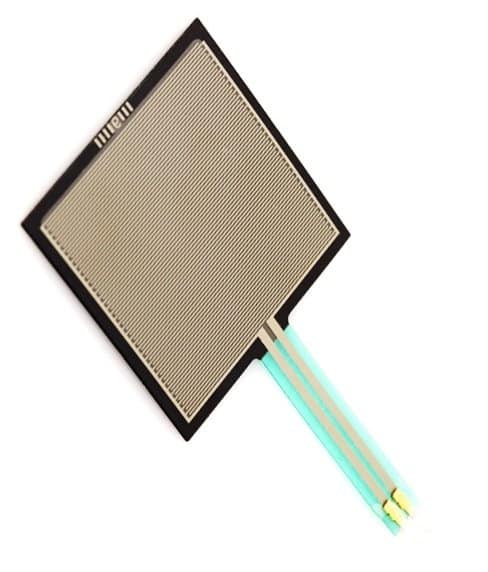

什么是力传感电阻

力感应电阻能感应到施加在它身上的力，并相应地改变它的电阻。阻力与力成反比。这意味着当施加的力高时，它的电阻减小，反之亦然。

“力传感电阻”或FSR不是理想术语，因为它实际上感测压力，并且输出取决于电阻器表面上的压力。更合适的名称将是压敏电阻。但是强制感应电阻成为常用项来引用它。

它具有广泛的电阻，它可以从欧姆到> 1M欧姆的欧姆到> 1mm变化。卸载的FSR将有大约1米欧姆，完全装载将有大约几个欧姆电阻。

力传感电阻有各种形状;常见形状是圆形和正方形。它可以感测从100g到10kg的重量。主要缺点是，它不是非常准确的并且具有非常高的容差值。准确性因使用而减少了加班。但它足以用于业余爱好项目和非关键工业测量。它不适用于高电流应用。

规格：

设备长20 × 24英寸，小到0.2 × 0.2英寸。厚度从0.20毫米到1.25毫米不等，取决于使用的材料。

力灵敏度从100g到10Kg。压力灵敏度范围从1.5psi到150 psi或0.1Kg/Cm平方到10Kg/Cm平方。

FSR的响应时间为1-2毫秒。工作温度为-30摄氏度至+70摄氏度。

最大电流为1 mA / cm方形。因此，请仔细处理该电阻，请勿通过此电阻施加巨大电流。

FSR的使用寿命大于1000万次。

FSR响应的制动力或最小武力必须为20-100克。阻力不受噪音或振动的影响。

身上的工作:

力敏电阻由三层组成:有源区、塑料隔层和导电膜。

施加力的活动区域、隔离两层的塑料隔板和用于排出气泡的通风口。气泡的积累导致了不可靠的结果。

导电膜由电和介电颗粒组成，所述电和介电颗粒悬浮以基质形式。

当施加力时，它以可预测的方式改变其电阻。这些是微观颗粒的范围少米。导电膜基本上是一种涂在塑料薄膜上的油墨。当施加压力时，导电颗粒靠近并降低电阻，反之亦然。

使用力敏感电阻的基本电路：

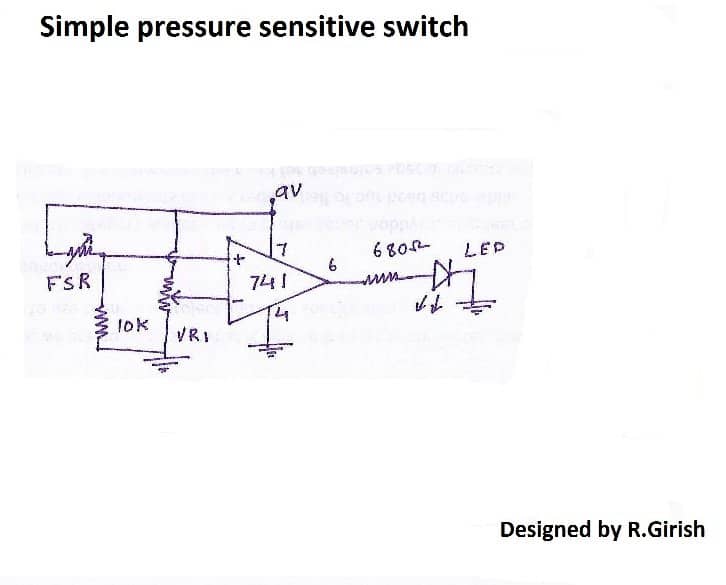

你可以在任何应用程序中使用这个电阻来检测力的变化。现在，您可以通过将FSR与运放配对来制作压敏开关。

与Ardiono

您可以通过调整10k电位器来设置阈值。当您将力施加到电阻并达到高于阈值电压时，输出变高，反之亦然。因此，我们可以从中获得数字输出;该输出可以接地到数字电路。

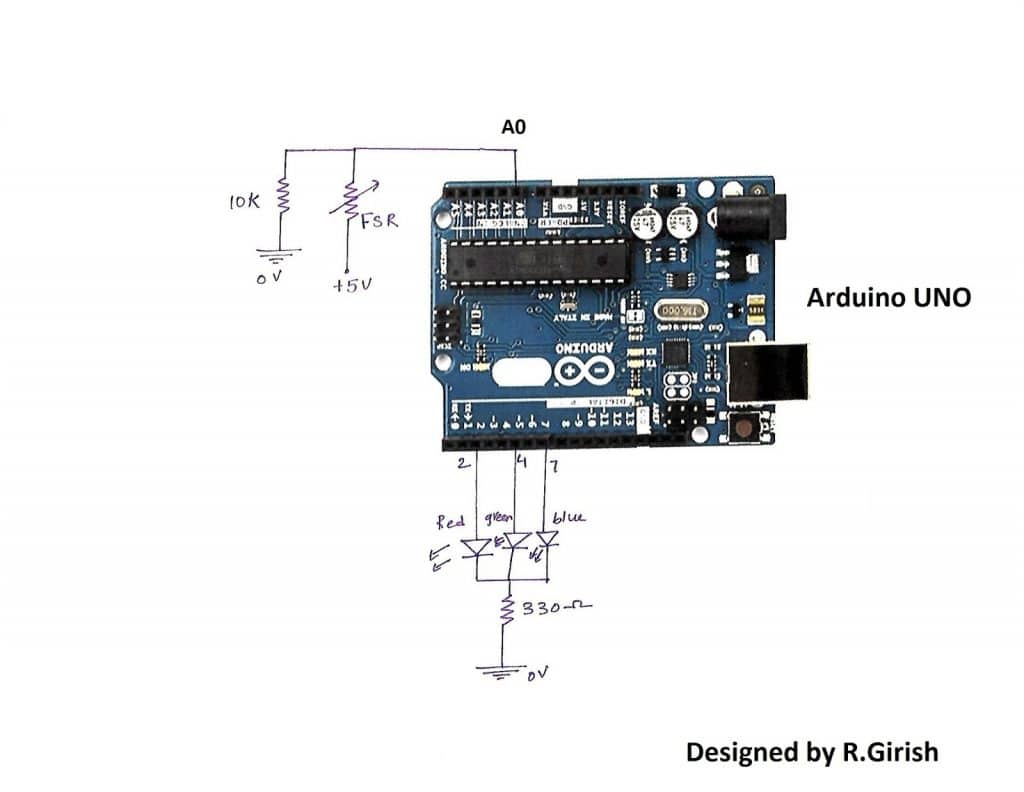

以下是使用Arduino的另一电路，测量不同的压力水平：

输入输入到模拟读取销，从0到255以数字方式取以不同的电压电平。

用户可以在程序中设置自己的阈值水平(程序未给出)。

当施加压力蓝色LED时，当给出中压射击绿色LED时，如果施加高压LED开启。

只要运用你的想象力去寻找新的应用，它是无穷无尽的。
