高压晶体管bux86和bux87 -规格

在本文中，我们将努力了解高压互补成对晶体管bts BUX86和BUX87的技术规格。

介绍

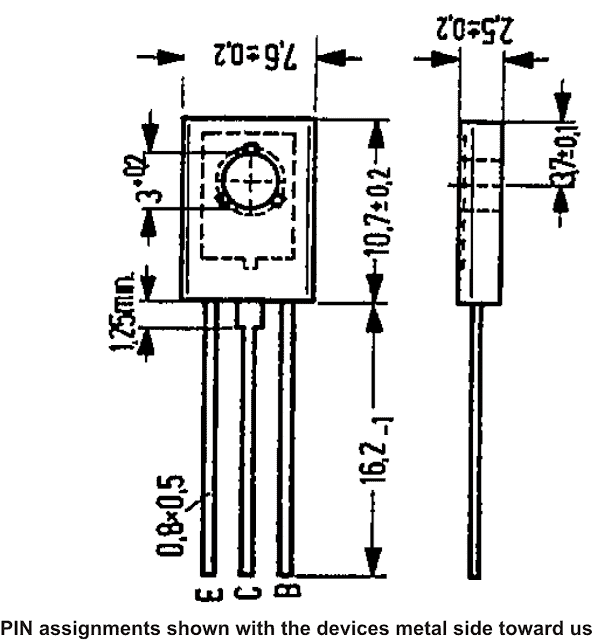

Bux 86和Bux 87是典型的带有硅外接基的高压开关晶体管。它们在TO-126包装和NPN类型。

这些器件尤其以其突出的短开关特性和高介电强度而闻名。

这些器件的主要应用领域包括电视电路、电子镇流器、变换器、开关电源等。

技术规格和电气公差

• bux86和bux87的最大可容忍电参数可以理解为以下几点:
• BUX 86的最大集电极到发射极电压为400伏，BUX 87的最大集电极到发射极电压为450伏。
• 两种设备的最大可容忍集电极电流为500毫安。
• 通过集电极和发射极的最大可容忍的瞬时峰值电流为1安培<2 ms
• 两种设备的最大可容忍恒定基极电流均为200ma。
• 两个设备的最大峰值瞬时基极可容忍电流为300毫安。
• 设备的最大功耗不能超过20w
• bux86和bux87晶体管在25度环境温度下的典型静态特性如下:
• 集电极截止电流<0.1 mA
• 两种器件的典型正向电流增益都在50左右
• 在100 mA集电极电流和10 mA基极电流下，集电极到发射极的饱和电压小于1.5 V。
• 基极到发射极的饱和电压小于1伏，@ 200毫安集电极电流和20毫安基极电流。
• 两种设备的最大频率处理能力均为20mhz
• Turn ON开关速度为0.25微秒。
