温室机动水分流器和湿度控制电路

在之前的一篇文章中，我们学习了温室温度控制电路的制作，这里我们研究如何通过自动水阀执行器和湿度控制电路来增强效果。这个想法最初是由Leandros Komninos先生提出的

技术规格

在易趣上找到的，这些是他们提供的细节:

1 x RS-360SH泵马达
简单的齿轮式泵送模型，通常用于水族、DIY模型等
直径:2.7厘米
长度:5.2厘米
出水孔直径:4mm
额定电压:7.2 v
适用电压:3v-12v DC(用红点标示端子为正极)

似乎理想，但你怎么想?还在找阀门系统，别知道从哪里开始吗?我猜小型蝶形制动器会过度。

哦，这里还有一个额外的想法;是否有一组额外的温度/湿度传感器，和另一个泵设置作为一个喷雾。这样可以保持温室内的湿度。这这似乎是一个值得你申请专利的圈套!

设计

所要求的两种设计可以通过以下讨论来理解:

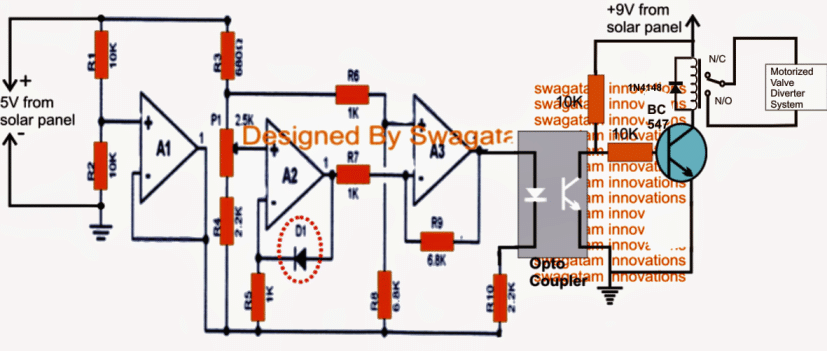

指第一个线路图下面这基本上是连接温度传感器,与继电器自动切换阶段增强电动阀系统或执行机构转移冷水入温室供水管道在事件,当水温超过一套预定的水平。

温度传感器电路图

这个电路与之前的一篇文章中解释的电路是完全相同的，为了全面研究电路的细节，你可以参考下面的文章:

温室温度调节器

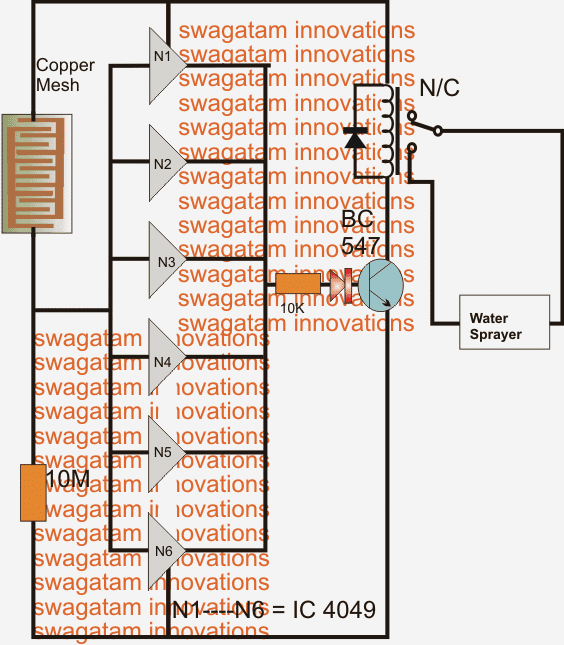

下面的设计是一个简单的湿度传感器电路，可用于传感和控制温室湿度水平。

从图中可以看出，为了从器件中获得最大的效率，六个非门被并联连接。

栅极都被定位为横跨其输入引脚的电位差传感器。

10M电阻最初保持输入到低逻辑水平，因为它连接到电路的接地电源。

输入也通过适当蚀刻的PCB终止到正极以形成一个紧密配置的铜网布局。

只要湿度水平没有超过不希望的阈值，非门输入继续处于低逻辑状态，导致其输出高，保持继电器和连接的喷水器激活。

然而,当湿度水平往往交叉集高水平倾向于开发一种低电阻的铜网PCB迫使输入不是盖茨成为潜在的直到它翻转和更高的反转个体输出逻辑低,进而关闭继电器和洒水车。

可以调整10M电阻来设置所需的截止湿度阈值水平。

LED ON指示继电器的开关，反之亦然

湿度传感器电路
