该帖子解释了一个简单的配置，可以作为一个自动转换电路，在停电或断电时，将交流电网的电源切换到发电机的电源。
解释的电路将有效地将连接的设备切换到发电机电源然而，在电源故障期间，它无法自动切换启动发电机，这需要手动完成，因为大多数发电机涉及困难的机械驱动程序。
工作原理
参考给定的图表，我们可以看到一个简单的电路，包括如下所示的TP继电器（三极继电器）和无变压器电源电路。
输入无变压器电源电路连接到电源220V或120V输入。
当主电源存在时，连接的继电器使用该电源激活，并通过其开关打开负载或设备n / o联系人.
相反时间主电源故障，继电器停用并与N/C触点连接，N/C触点可与发电机电源连接。
现在，只要发电机被拉启动，电源就会通过继电器连接的N/O触点到达设备。
第三组触点用于启用和禁用CDI单元使电源恢复时，发电机自动停止。
简单而有效.....
电路图
三相电网至发电机转换电路
下图显示了如何使用两个三相接触器实现三相电网到发电机的转换。
电路是如何工作的
让我们假设电源AC不可用，并且发电机由左侧继电器打开。
在这种情况下，中心继电器将失效，它的极点将与它的N/C触点相连，使来自发电机的+12V直流通过N/C触点，并驱动底部/右侧的三相发电机接触器。
由于没有+12V直流，顶部/右侧栅极市电接触器保持关闭状态。
因此，发电机AC流经该底部/右侧接触器，并操作连接的设备或负载。
现在，假设电源网格交流恢复。
左侧继电器激活并关闭发电机。此外，同时中心继电器通过栅极电源接通+ 12V。
中心继电器杆现在从N / C转移到N / O，从而从电源电网AC + 12V通过N / O触点并致动顶/右接触器。底部/右发电机接触器同时关闭。
使用顶部/右接触器接通时，网格型AC现在可供负载。
同样，如果电源AC失效，则左侧继电器停用，打开发电机程序，中心继电器与其N / C触点连接，打开发电机3相位接触器并关闭网格接触器。
如果你不能得到以上的12V机电继电器/接触器，你可以去3相SSR接触器，如下所示。
是的，接线很简单。但我的恐惧是如果发生了发电机已经突然打开，电源可用，如果您使用的是使用AH3-3延迟继电器关闭定时器，则中心继电器的杆点击否电源电源接触器（当发电机运行几秒钟或者分钟根据设定的定时关闭），从发电机的电源仍然通过极点向电源电路找到电源接线，该电源接收到可能导致短路的中心继电器的触点。
中央继电器的操作不能使两个接触器同时接通。当其移动到N/O时，N/C侧接触器释放，反之亦然。
努力通过示意图，我在Proteus CAD上运行了模拟。这些是我的观察
1.继电器失败时，将中心继电器的杆上连接不同的电源是否危险。
2.主电源优先于发电机，这就是为什么在中心继电器上，主电源，NC发电机和极点，负载没有接触。最好将这些联系人分开。
3.如果您使用的是延时继电器定时器，电路可能会造成危险，因为当发电机运行且电源可用时，发电机仍将运行。计时器的时间间隔过后，发电机停止工作。您可以看到为什么发电机和电源不应该连接到极点。
解析度
1.断开发电机+12V电源与中央继电器极的连接，并将极重新连接到+12V主电源（如前一个示意图所示，然后将其更改为当前示意图）。现在，从中央继电器的NC上断开发电机上接触器线圈，并将其连接到发电机+12V电源。由于发电机和电源的下部接触器线圈均接地，因此形成联锁。如果您想使用延迟继电器定时器，这种安排是可行的。该线圈将连接到计时器。一旦发电机启动，在为负载供电之前，将延迟供电20秒（取决于设置）。到那时，发电机将达到最大转速。
2.您仍然可以维护您之前的示意图。
你似乎不理解第二个原理图，这就是为什么你选择了proteus模拟…。
这个过程非常简单，可以在脑海中模拟以了解结果。
继电器的杆连接到12 v直流从发电机和电网交流，N/O N/C触点连接到接触器继电器的线圈。
中央继电器的电极上没有交流电源。
中心继电器仅控制接触器线圈。
如果中心继电器发生故障，那么最多就没有AC到负载......并且就是所有的......绝对没有任何危险情况的机会。
最右边的两个接触器永远不会同时工作，因此绝对不会有任何电气危险。
我没有使用任何延迟继电器定时器的接触器，这是你的版本，可能需要一个完全不同的电路。
你的图表，等对于我来说太简单了，不明白它。使用Proteus与我的逻辑能力无关。我用它来模拟所有设计，并在必要时检查配偶可能的功能或修改。如果你说出你所做的事情，那么没问题。我们都有权享受我们的意见。
此外，您的意思是强大的12VDC来自发电机和电源？我问你一个简单的问题，在你的连接中互锁的地方。但你似乎不明白，而是改变前一个图更好的电路图，即现在的图。
同样，您既不理解我之前的图表，也不理解更新后的图表，但您却得出了误导性错误的结论和观点。
之前的图中发电机没有12V，那么当中心继电器触点连接到N/C点时，发电机侧接触器怎么运行呢?为了纠正这一点，我从生成器中添加了+12V。
如果您使用了一些外部延迟/继电器，那么这是您的问题。自从我没有看到原理图以来，我无法建议它。
虽然不是必需的，但是可以使用中心继电器添加延迟特征，并且应在不取决于外部电路的情况下立即构建。事实上，我已经通过添加了一个带有中心继电器线圈的1000UF电容来提供延迟特征。
Proteus是一个很好的软件，但它是好的，只要用户有良好的电子知识，否则结果可能是错误的。
粗体12V表示仅涉及DC来操作继电器，并且两个DCS与中心继电器创建了任何危险的......。
在所有情况下，第二个图都是故障安全，失效，危险危险。
你说你明白图表，然后你问它是否有互锁？
中央继电器确保联锁功能。
中心继电器确保两个接触器不能同时运行。
我想我已经解释过很多次了，反复讨论同样的事情没有意义。
嗨，斯瓦加坦，你好吗？在彻底检查了电路之后，我现在意识到我一直都是错的。毫无疑问，这张图很好。我没有对此做过多少尽职调查，因此得出了我的结论。很抱歉，我们上次的谈话不顺利。
的问候。
嗨olakunle，我很好，谢谢！根本不是一个问题！这只是我们所有人的学习过程的一部分！我很高兴现在混乱了！请保持好的工作状态！
谢谢你的响应。现在，当考虑到该继电器的极点或（COM）连接到发电机12VDC电源时，中继电源如何激增（即为第一接触器提供电力）。
当主电源出现时，发电机将关闭，中心12V继电器杆将与其N / O触点连接，并且将允许电网电源接触器通电。接线非常简单，请检查继电器触点和接触器线圈的12V路径......
我想控制cct是由主电源供电的吧?
是的,这是正确的!
我注意到所有的转换(发电机-电网)电路都有两个接触器，一个用于发电机，一个用于电网。为什么不能一个接触器，与数组的NO和NC接触做的工作?可能额外的安全呢?一个接触器会出什么问题?
提前谢谢。
你能告诉我联系人图链接吗？我会试着搞清楚。
此页面上的原理图（靠近顶部）。
在一个单元内容纳所有的机构会使系统拥塞和混乱，这在大功率系统中可能是不推荐的。
大家好，我有四个问题:
1.两个接触器的额定电流是多少？
2.继电器的额定电流是多少？
3.从上图来看，我猜它可以用于踢的启动器发生器？如果是这样，为什么没有停止电线/终端可以手动关闭发电机，在图中有启动线的方式？
4.如何将计时器和蜂鸣器合并到图表中？
我期待着每个答案，谢谢。
你好，
接触器电流额定值将根据您的发电机规格提供
12V继电器可以是任何小的12V 5安培继电器。
我只是提出了一个关于转换阶段的粗略想法，对于特定的应用程序，您可能需要自己添加所需的调整。
最后一个电路已经有一个定时器，其形式为BC547的基本1M/100uF组件，蜂鸣器可以与继电器线圈并联添加
好的，谢谢。一个快速的，电路没有包含一个停止开关，为什么？
2.如果接触器的尺寸为100A，那么继电器的额定电流必须是多少？对于每个应用（无论接触器的额定值如何），继电器必须为12V？
继电器线圈电压额定值将取决于用于电路的电源电压。
谢谢你！停止开关可以合并到电路中吗？
您想要停止开关的功能是什么？
停止开关是手动停止发电机。从图表中，我可以看到“发电机点火系统”，我假设是开始交换机。
是的，如果这个电压被中断或关闭，发电机将停止工作，你可以增加一个串联开关与此电源正。
好的。在图中的哪个点上停止开关可以与正电源串联?按惯例，停止开关连接在常闭位置，启动按钮连接在常开位置。
您可以将上述开关与连接正极线的箭头线串联
好的，谢谢你的宝贵时间。
1.定时器的时间持续时间是多少?
2.当主电源接通时，发电机是否自动关闭？
3.蜂鸣器听起来有电源的力量吗？
4.对于每个应用程序，基于规范更改的组件是什么？
需要通过一些实际实验测试计时器延迟并通过一些实际实验进行调整。
我已将旧的图替换为新的图，新图中有正确的停止开关和发电机切断装置。
对于瞬间蜂鸣器，您将必须将22UF / 25V电容器与蜂鸣器一起添加22UF / 25V电容器，以及一个平行于电容器的1 M个电阻。
对不起，我对每个申请需要什么需要了解。
谢谢你！最后,
1.您需要将启动切换合并到该图以手动启动发电机。
2.如果我要与蜂鸣器串联连接22UF / 25V电容器，并且一台平行于电容器的1米电阻，我猜它们仍将连接到继电器线圈？
3.帽子和电阻对蜂鸣器的功能是什么？
我已使用左中继添加停止开关。
蜂鸣器将跨越继电器线圈与建议的电容网络。
当继电器通电时，电流也会通过电容器并鸣响蜂鸣器，但当电容器充电时，电流会减小并最终关闭蜂鸣器。当继电器断电时，1M为下一个循环对电容器放电。
好的，你。从上图中，手动启动发电机仍然有效？
该电路旨在全自动，因此手动夹杂物可能会破坏电路的目的，因此不需要。
非常感谢。我了解电路的全自动化。我不认为手动安装会破坏电路。手动启动和停止按钮的本质是远程操作发电机。当没有电源时，自动化就来了，你按启动按钮启动发电机。当市电有电时，继电器将电力转移到市电，在预先设定的时间后，发电机自动关闭。现在,在一个情况下,电源功率可能不可用说4个小时,您可以手动按下开始按钮启动发电机,当你不想运行发电机(没有电力网的),那么你也按停止按钮手动关闭发电机。该电路足够灵活，可以结合手动和自动操作。
如果在紧急情况下，发电机接触器在运行期间发生故障，会不会有紧急停止按钮来停止运行？请看一下这个场景。
谢谢你！
已与左侧继电器触点串联提供开关。如果您想要旁路开关，可以轻松地将一个右侧放在两个箭头上，这表示发电机CDI电路的电线
CDI是什么?
电容放电点火用于操作柴油、汽油发动机。
谢谢
嗨，你有这种使用继电器而不是接触器的电路图吗？
您好，您可以用两个TPTT继电器更换接触器，如第一幅图所示。
谢谢你！你能帮忙提供使用这样的TPTT继电器的电路图吗?
你可以通过检查继电器线圈通电时继电器的哪些触点关闭，然后把这些触点穿过3相线。
好的。我检查了继电器。有两个无触点，两个NC触点，两个Com触点，当然还有线圈。如果要将三相线连接到两个NC触点上，最后一条线将连接到哪里?
有3组触点，而不是2组，2组用于DPDT继电器（双极双掷），这里我们讨论的是TPTT继电器（三极三掷）。
好啊我无法连接TPTT继电器。你能帮我拿个示意图吗？
将一个继电器的3个触点连接到电源3相输入，另一个继电器的触点到发电机3相位输入。接下来，将两个继电器的3个N / O触点连接在一起，并将其用作负载的输出。
我还没有得到它。就像我之前说过，也没有2个没有联系人，2个NC触点和2个COM，即使您说的是线圈的三组触点。我们说同样的话。总触点是六个。你上次发表关于连接的评论很困惑，也许你应该更明确。例如，在NC触点上连接一行，另一个COM等
嗨，我犯了一个错误。对不起这个错误。我指的是DPDT继电器触点而不是TPTT继电器。拜托，忽略我的错误。
嗨，你好吗？
1.是否可以使用一个TPTT继电器，从而将发电机连接至无触点、电源NC触点和负载（输出）至COMs触点，而不是两个继电器？
2.DPDT或SPDT继电器可以用于单相应用吗?
谢谢你！
1.是的，这是可能的，使用接触器的主要原因是为了实现高功率负载切换，而使用继电器可能是不可能的。
2.是的，DPDT继电器可用于单相转换操作，以下是设计示例：
https://www.homemade-circuars.com/automatic-inverter-supply-anmains/
谢谢你！
让我们假设使用以下连接使用12VDC / 30A / 220VAC继电器的2个
继电器1
市电连接到NC触点和负载(输出)无触点
继电器2
发电机连接到NC触点和负载（输出）无触点
现在，两个NO触点连接在一起，使一个共同的负载(输出)。由于两个NO触点(输出)连接在一起，总电流是30A还是60A ?
如果NC触点有电源输入，负载连接到NO触点，那么AC如何到达负载？负载必须与继电器的极连接，在这种情况下，任一电源的最大负载电流为30安培，60安培将烧毁单个触点。。
对不起，第二个条件是不可能的，因为将极点连接在一起将短路都是ACS。
好的。这意味着两个继电器不能加入60a不是吗？每个来源将是30A。我问了这个问题，因为有人说它会加起来，因为没有（负载）连接在一起。
如果将N / C并联的N / C触点连接，并行地并联杆，N / O的馈电网，N / C上的发电机，杆上的负载，那么它将支持60安培...这是单相转换
好的，谢谢。
电容放电点火的原理是什么？它是如何工作的？
你可以阅读下面的文章了解更多信息:
//www.addme-blog.com/how-to-make-capacitive-discharge/
嗨，根据您，“已将On Off开关与左侧继电器联系人串联提供”。从图表中，我只能看到“发电机切断”，我将假设它是一个按钮以远程停止发电机。on the On开关以按钮的形式转换，以远程点燃发电机？
为简单起见，上述电路中不包括发电机点火系统。您可以参考以下ATS文章了解更多有关程序的信息：
//www.addme-blog.com/automatic-transfer-switch-ats-circuit/
https://www.homemade-circuars.com/petrol-to-lpg -ats-using-solenoid/
对不起，我是说发电机起动器不是点火系统。
发电机起动器是如何工作的？
发电机起动器或塞子上的工作原理远程开启/关闭发电机。发电机具有基于设计的触点键启动器。有些在3到5个触点之间，例如关闭电池，开启，开始和曲柄。当您启动发电机时，您将从电池发送信号到踢动启动器（螺线管），直到它曲柄和发电机开始运行。
例如，我要离开19楼的25层大楼。这对我来踢到底层是非常不切实际的，开始我的发电机应该有损失的主电源，并且当电源可用时，仍然再次关闭发电机。
我应该能够从19楼远程控制发电机（预计维护）。该操作不会批准电路的自动化。但应该有手动操作的空间。
发电机起动器连接到发电机的曲柄/开始触点（根据发电机设计，同时发生发电机键接通位置）到没有推动按钮/开关，我将在我的房子里踩下来启动发电机。
发电机塞连接到发电机的关闭触点（发电机键仍在位置上）到NC按钮/开关，我将在我的房子里抑制到停止发电机，以防我想在电源时运行发电机几个小时won’t be available for a longer time.
如果您想要手动远程控制的启动/停止操作，则可以应用以下概念：
//www.addme-blog.com/remote-controlled-submersible-pump/
正确，好一个兄弟
谢谢
谢谢，很高兴它帮助了！
谢谢你的一切。
欢迎您。
嗨，我已经建议添加了蜂鸣器。我在Proteus上运行了电路仿真。继电器线圈通电的那一刻，无触点（电源）使用单个DPDT继电器通过杆子为负载（灯）为负载（灯）为负载而电。挑战是蜂鸣器不会阻止声音。我该怎么办才能停止主动来的那一刻？
2.另一个观察晶体管BC557和电阻器1K和1K的功能是什么？我注意到，在模拟上，发电机（NC）联系人在Mists中优先考虑主电源（否），即当我运行模拟时，继电器不会激活灯泡在杆上连接的含义。当我从电路中删除BC557时，中继线圈被激活电源（NO）触点通过杆连接灯和蜂鸣器响起，表示主电源存在。
3.没有电容网络，当继电器线圈通电时，蜂鸣器仍然听起来，因为它与IT（线圈）平行（线圈），如之前所说的BC557在模拟期间从电路中移除。
请仔细研究这三个项目，谢谢。
嗨，我改变了图表，请立即检查。
实际上，没有必要晶体管延迟，因为一旦网格发生故障，完整的晶体管电路即时发生故障，由于缺乏功率，因此延迟效果也变得无效。
现在，直接穿过继电器线圈的电容器增加了所需的延迟效应
我还修改了蜂鸣器部分。
非常感谢。我已经检查了电路，看起来还可以。在模拟中，当继电器线圈通电时，电源（NO）触点优先于发电机（NC）。唯一的挫折是蜂鸣器根本没有模拟。
您还可以在Proteus CAD上模拟它。
蜂鸣器也将根据指定工作。您可以使用Readymade DC Piezo Buzzer进行检查。电流将瞬间通过电容器进入，导致蜂鸣器激活几秒钟。一旦电容器充分收取，声音将停止。当主电源发生故障时，电容器将通过2 1K放电，以便在主恢复时能够再次重复该过程。
电源故障时，蜂鸣器不会鸣响。
对的
您好，电容器1000UF / 25V的功能是什么，为什么它与继电器线圈并联？
当电源AC失败时，使继电器的延迟切换。左侧左侧的继电器立即开启以启动发电机操作，但转换继电器在某些延迟后运行，可能在发电机已完全启动后。
1.负载切换到电源后，发电机将如何关闭？
2.你是说当电源故障时，左侧继电器启动或打开发电机？
谢谢
是，左侧继电器控制发电机操作。

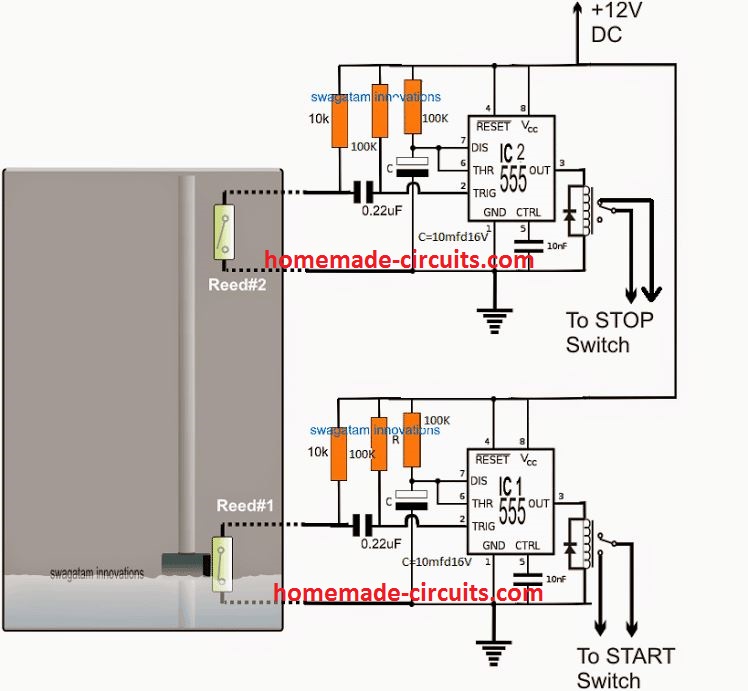

此继电器触点可使用以下推荐的启动-停止电路：
//www.addme-blog.com/wp-content/uploads/2020/06/borewell-automatic-ONOFF.jpg
您可以忽略簧片开关，并将启动电路的0.22UF电容器与继电器的N / C连接，并用继电器的N / O连接停止电路的0.22UF端。
继电器的杆将与地面连接。
但确保所有电路的所有场所都是共同的。
如何连接发电机启动和完成操作的左继电器?
谢谢
我想我在前面的评论中已经解释过了，但它不是用于远程控制，而是用于直接集成。
我知道你这么说。只是我尚未理解左转继电器的操作。
当市电故障时，N/C触点通过IC 555单稳电路触发“启动”按钮，当市电恢复时，N/O触点通过相应的IC 555单稳电路触发停止按钮。直接集成意味着用电线连接，而不是通过无线模块。
你所说的直接集成是什么意思？
好啊另一个观察结果是，从左侧继电器，您在NC位置表示“发电机切断”。这是什么意思？
2.发电机切断是否会否定以下信息？
//www.addme-blog.com/wp-content/uploads/2020/06/borewell-automatic-ONOFF.jpg
继电器上的信息用于使发电机的CDI系统失效，而不是用于启停接触器箱操作，因此它与启停应用无关。
嗨，从这个链接，
//www.addme-blog.com/remote-controlled-submersible-pump/
当继电器连接到电源时，这些控制装置如何影响发电机？如果没有电源，继电器将如何启动？
您好，这是正确的，在这种情况下，您必须有一个充电电池安装在发电机的初始启动发电机，就像我们在汽车点火系统。
嗨，你好吗？当你在家的时候，电源不在的时候，你如何连接发电机自动启动？
2.当你不在家时，如何安装旁路或关闭开关来阻止发电机自动启动?
我已经在前面的注释之一中使用了中继的N / C，N / O点的开始/停止连接详细信息。
是的。但我尚未完全掌握它，特别是左手中继。
当然，发电机有一个可充电电池。如何连接这些继电器控制装置？非常感谢。
在这种情况下，将电路正为电池正负，带有负电池负极，并用IC 555引脚2连接左侧继电器的N / C和N / O触点如我之前的评论所述
.
好啊正如您所知，有两个555 IC（一个用于停止，另一个用于启动）。在NC和NO方面，它们将如何适应左侧继电器？除非有两个左侧继电器来调节启动和停止？你怎么认为？非常感谢。
IC 555“开始”电路的PIN2将与N / C连接。IC 555“停止”电路的PIN2将与N / O连接。
继电器的极将与接地线连接，接地线必须与转换电路和IC 555电路共用。
IC 555电路的电源应来自电池，转换电路的电源应来自AC / DC适配器
嗨，如果我要并联使用两个SPDT继电器，当磁极、NCs和NOs触点成对连接时，线圈的连接是什么？
如果您尝试通过并行添加两个继电器的当前处理能力，那么是的。您只需将两个继电器的所有相同点连接到平行，包括线圈。线圈不具有任何极性，可以通过圆形连接，但是并联线圈必须具有普通的续流二极管，以避免从继电器倾倒在电路中的反向尖峰。
嗨，斯瓦加坦，你好吗？好久不见了？我的问题是，能否用AH3-3延时定时器代替电容器1000uf/25V自动停止发电机？
你好Olakunle，我很好，谢谢，1000uF是和继电器线圈相关联的，如图所示，我不确定AH3设备怎么可以用它来替换。我还没有调查AH3延迟定时器，所以我不能评论它与这个电路的集成在这一刻
好的谢谢。
嗨，你好吗？AH-3装置是一个八针DPDT继电器延迟定时器。插脚7与插脚8或插脚1形成回路，插脚2处于中性状态时，插脚7与主电源通电。针脚8和1为极针脚3和6为无触点，针脚4和5为常闭触点。该装置的应用是延迟加载或卸载。因此，如果您希望发电机在电源可用时停止，则称为延迟关闭。将发电机停止线连接到NC触点。如果您还希望发电机在电源不可用时自动启动（延迟打开），请将发电机启动导线连接到无触点。
蜂鸣器(如果是交流蜂鸣器)也可以与发电机停止触点连接在一起。当主电源可用时，蜂鸣器发出声音，延迟一段时间后，声音在发电机旁边停止。
您好，根据您的解释，AH3继电器似乎可以通过第二个电路12V继电器的N/O触点供电，以实现发电机所需的开/关动作。在这种情况下，可以移除1000uF
是的，需要删除电容器1000UF / 25V和左继电器。因为，这种定时器具有双电源（220VAC或12VDC）。上图的图表是直流电源，因此您可以从计时器中选择DC。
将蜂鸣器和发电机停止线的一个端子连接到针脚5（NC），另一个端子连接到针脚2（-ve）。引脚7和2是线圈，引脚8（公共或极）和引脚6（否）。针脚7和8为正极供电，因为针脚2为负极。
是的，我通过在线参考装置的接线图粗略地研究了装置的细节，它看起来非常有用。
是的，非常有用。
嗨,谢谢你。如果线圈是并联的，将电源连接到NO，负载连接到极点，发电机连接到NC，你不认为如果继电器从电源供电，它们不会被激活到相同的吗?
嗨，否这不会发生，您可以清楚地看到第一个图中的情况，N / C和N / O联系人是冷漠，两个AC不能彼此短路。
嗨，你好吗？出于安全目的，公用设施接触器和发电机接触器之间是否存在任何形式的联锁？
嗨，是的，两个接触器永远不会在任何瞬间一起运行，因此100％失败证明。我已经纠正了先前有一些故障的第二个原理图。
请帮帮我，我想从两个主要供应交流电源和发电机设计自动转换。具有功能，当主电源很低时，我可以切换到发电机。请电路图。我喜欢你的电路设计
如果将150 V ZENER与继电器线圈串联连接，则会自动使继电器能够在160 V以下的电压下关闭。
我明白了，谢谢。有什么类似于“自动扼流圈”在启动期间启动发电机，当开始开关远程按下时？愉快的一天！
对不起，我对自动发电机窒息没有任何想法。
1.我说的自动发电机扼流圈是指当你拉动发电机启动它时，扼流圈被打开，这样发电机就能平稳运行。
2.回到我之前的评论，555IC被连接到左继电器通过连接IC的引脚2，如你所述。我以前知道启动电路的引脚2连接到发电机螺线管，另一端连接到螺线管的第二根线。停止电路引脚2连接到发电机的关断开关上，另一端连接到发电机底盘上作为接地。
2. IC 555的建议连接是正确的，已经测试了Borewell接触器开始/停止单元。继电器触点交替地接地IC的PIN2，导致相关的555 IC输出接通几秒钟，并操作相关的开始/停止触点。
非常感谢你。你能解释一下第一个电路图和它的工作方式吗？
谢谢你！在第一个图中，交流到负载的转换是自动的，但当市电发生故障时，发电机需要通过拉动弦杆手动启动。如果你需要一个全自动的设计，你可以尝试以下电路:
2简单自动转换开关（ATS）电路
你能解释一下第一个电路图的工作原理吗?
我想请求和升级到这个系统,包括一个蜂鸣器(使用集成电路555定时器设定为1分钟),两个led指示器(一个用于主要用于发电机)系统将做两个主要功能,开关时从主发电机功率失败并切换回主当电力恢复。它会在一段时间后，比如一分钟后，发出警报，并自动响起。
它将具有一些故障安全功能，如断路器（当主电源电流较低且需要使用发电机时）和保险丝（用于过电流保护）。
谢谢。
期待您的快速回复..
我已经有很多这样的升级电路，你可以在搜索框中键入“ATS”并找到它们，你也可以在搜索框中键入“发电机转换”进行搜索。
对不起，打扰你了。没有" ATS "有我要求的东西。作为一个新手，还没有完全有能力设计，但正在接受培训，这个想法来了，我想要建立它..
请帮忙。
只有LED指示灯不包括在我的其他类似文章中，这可以简单地通过添加一个与现有继电器线圈并联的LED来实现。LED必须包括1K系列电阻器
报警可以使用一个小型的现成蜂鸣器，并将其与继电器线圈并联再次布线。然而，蜂鸣器的一根导线必须有一个串联100uF电容，并有一个220K电阻与该电容并联。
嗨SIR可以使用哪种可以用于这种特定变化的中继，我可以利用3个平移器来做
GBenga由于电流接触器不能使用了低电流接触器，您必须在此使用普通的400欧姆型继电器......您可以使用该继电器的触点来操作接触器，并导致接触器触点的过度充电器
......不是“过度收费”，它应该是“转换”动作......
长官，赛道做得很好。但我需要一个转换电路，这次有三个不同的电源；发电机、交流电源和逆变器电源。到目前为止，我已经想出了一个手动转换使用旁路，我需要一个是自动的。谢谢
嗨，NNaka，我已经在我的网站上有了这个设计，请在下面的链接中搜索它
https://www.homemade-circulay.com/search/label/relay%20changeovers.
先生，请通过此转换电路告诉我关于功率损耗。
功耗将根据继电器线圈的额定值，可以是50mA，这将从AC电源消耗
如果此电路用于转换继电器，则电路将进行多少功率损耗。
干得好，斯瓦塔姆，在过去的6个月里我学到了很多。
这是我的荣幸，文森特!
如果不是，那么我必须在这条赛道上改变什么
嗨SIR可以使用以上电路40AMP和63AMP单相/ 3个
是的，它可以被使用，但是上DPDT继电器需要被适当地选择来处理大的安培。
同样对于这种巨大的继电器，需要通过AC / DC适配器进行激活，电容电源可能不够强大......
如果在上述电路中使用，30A 250VAC可容纳的最大负载是多少？？它能用所有的基本电器为房子供电吗？？谢谢
是的，这种力量足以让房屋提供基本的家电。
The relay will need to be appropriately selected for handling 30A, and also the 474 capacitor which also may need to be upgraded
使用具有低线圈电阻的重型继电器，将输入盖的值降低到2.2uf / 400V
你能告诉如何克服转换时间。
上面使用的是多少极接触器?我是否可以将上述转换系统应用于大安培电流的情况，如整个公寓有多达3个冷冻机和2台空调及其他电器?请给我接过去
是的，您可以将上述电路用于任何所需的大电流应用，您只需根据负载的额定电流更改继电器，而不是电容电源，您可能需要使用12V AC/DC适配器为继电器线圈供电
谢谢你迄今为止的答复和帮助。a有一个LC1D09的接触器，它有L1到L3、T1到T3以及A1和A2两个NO n NC，它们位于接触器的相对侧。我不知道如何使用它作为你的电路转换。请告诉我怎么做。我真的需要你的期待。请到我这儿来
所示的图表使用了它自己的推荐继电器，它并不意味着与接触器一起使用。
很抱歉，我无法解释您联系人的详细信息。
如果您有兴趣建立上述电路，那么您可能必须根据连接负载的功率规格合并单独的继电器。
埃克先生。我有一个使用两个接触器的ATS设计。如果你愿意，我很乐意分享它。
如果你能和我分享你的，我会很高兴的。我真的很感谢你花时间和支持来帮助我。非常感谢。
请我真的需要你的帮助，以建立和自动转换开关90安培220伏单相，它应该有能力关闭发电机组，一旦有电力从电网
您可以使用上述文章中显示的电路，它与您的要求完全匹配。
1兆欧电阻的瓦数是多少
1/4瓦特
谢谢
嗨Swagatam可以在电路中替代373J / 400V的474 / 400V
谢谢
嗨亨利，如果你的继电器能够用这个帽子舒适触发，那么它会很好
谢谢如何将CDI接地和CDI接地与继电器连接。
先生，可以用三个并联的SPDT继电器代替3P（三极）继电器吗？或者三个单独线圈的串联连接是更好的选择？
阿尔弗雷德，它可以用并联连接，串联连接需要三倍的线圈电压作为输入。
如果我需要它将它连接到变频器的电源，当电流转变时，变频器会处理
修饰是什么？
你只需要一个DPDT继电器，发电机交流将被逆变器交流和低CDI部分将不需要。
您好，我认为第二个三相电路应该升级，因为在单相或两相跳闸时，三相电机将无法运行（即，只有1相或2相有电压）。我认为，如果与继电器线圈相连的相位中存在电压，并且剩余的一个或另两个相位过程中没有电压，则电路操作将失败，既不会切换到发电机，也不会操作三相电机。我说的对吗？
嗨，缺相实际上是一个不同的问题，为了防止它，我们可以在现有电路中包括一个单相防止器来操作继电器线圈
