以下谈话是由Mr.Tom和ME关于Pyro-Iginition系统的电路思想。我被要求通过Mr.Tom在Fiverr.com上设计特定的电路想法。
讨论说明了他的要求的细节，以及我是如何几乎满足了他的要求的
嗨Swagatam,
我想知道你是否可以设计一个简单的烟火射击系统的系统。
一个输入触发器(可能是5-12v)脉冲将打开que1，另一个脉冲将打开cu2(二进制计数器)。
共16个通道(线索)，每个线索将由mosfet对发射。理想的控制电路应该有独立的电源供应给线索。
如果有一个计时器，可以按脉冲顺序触发每条线索，例如，cue1等待1秒，cue 2等待1秒，cue3等。
无论是这是某种可编程pic (picaxe等)，所以功能可以改变。
亲切的问候
汤姆
你好汤姆，
我可以设计控制电路和定时器，然而，我感兴趣的是知道什么将连接到mosfet输出，因为这看起来困难的部分，如果我被要求设置那些。
谢谢
Swagatam.
这是热火点火控制电路：
。如果您可以在没有无线的情况下复制附加电路，这将是非常棒的。如果需要，我会支付额外的演出。
谢谢
汤姆
你好汤姆，
根据以上描述，我理解的是，特定的烟花需要在某种序列中点燃。

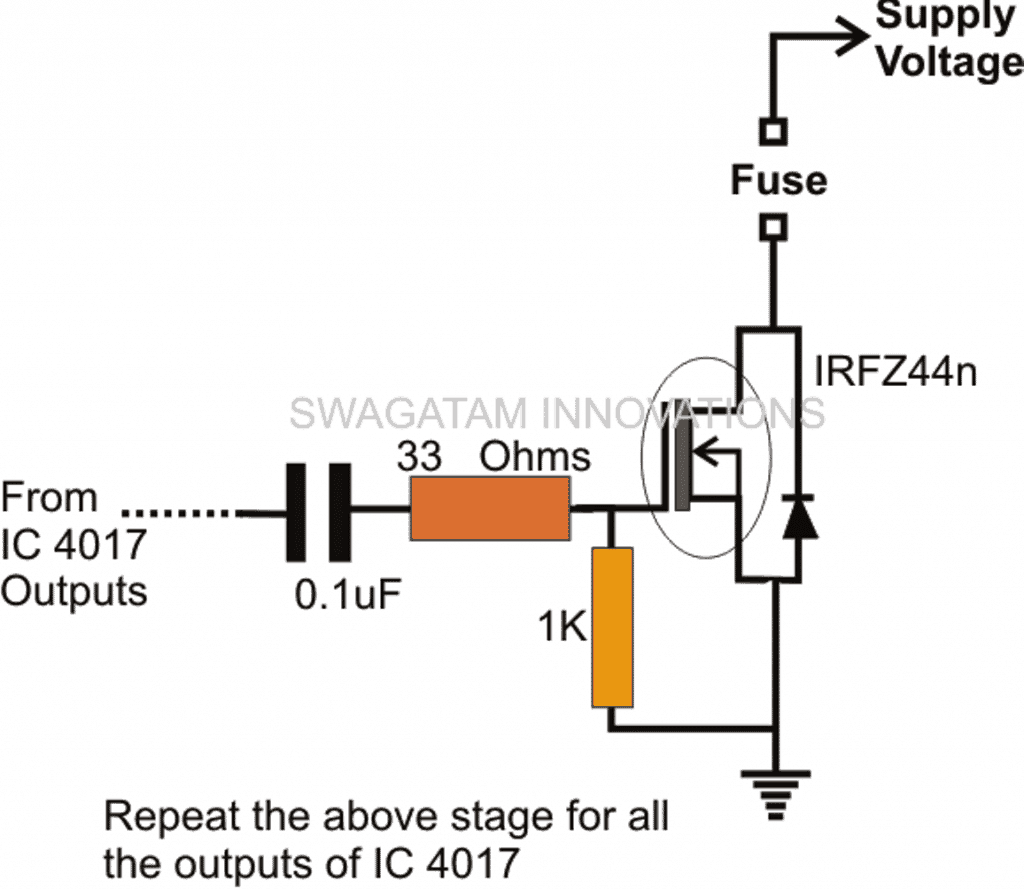

熔断器将被加载到相关的mosfet上，触发时间将是这样的，mosfet只被切换了几分之一秒，刚好足够点燃烟花，然后关闭。
该序列将继续重复，直到最后一个mosfet被点燃。我正确吗?
如果我的解释是正确的，那么我可以使用普通的离散组件来实现电路并设计它，不需要任何微控制器。
谢谢，
Swagatam.
是的，
功能1
触发 - >提示1火（停留100ms以点燃烟火）
触发 - >提示2火（保持100毫秒）
功能2.
触发 - >从内部可修改的计时器中释放序列（提示1,2,3等）的所有提示
功能3.
电路图还为每个提示具有连续性测试，这应该是不够低的电流，因为不足以点点火器，这将通过每个提示上的LED显示。
当球杆被点燃时，这个led也会被点燃吗?
汤姆
OK，功能1是指电路中的手动触发选项？对？
电路应该一直有电源，当加号触发器应用到系统时，它应该步进。
你好汤姆，

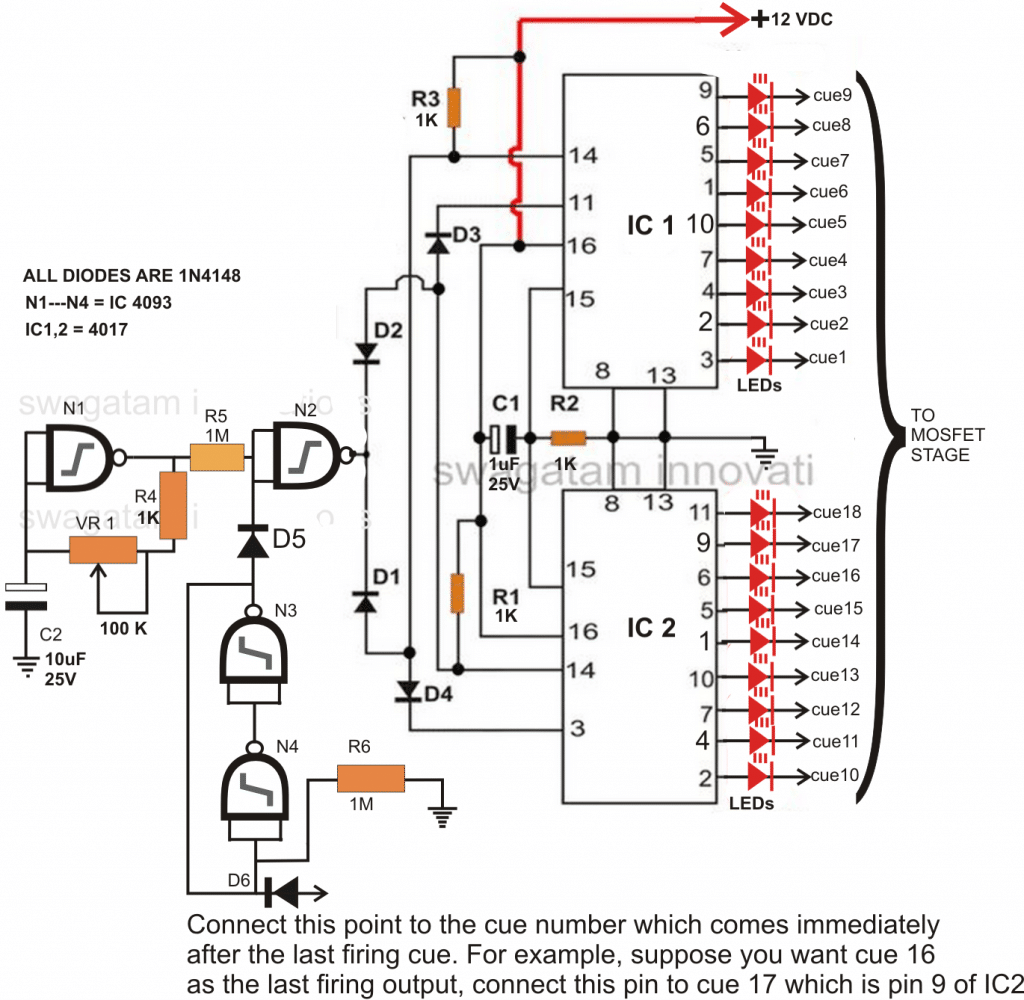

在我们的电路中，这可以通过一个更简单的修改完成，请查看附件。
按S1在任何瞬间启动测序并释放它停止该过程。
谢谢
Swagatam。
好吧，我再解释一遍。
该电路是一个步进器，它接收到的每一个触发脉冲都将二进制计数器推进一个。
所以触发+12 v，二进制计数器增加一个。
触发再次+ 12V，二进制计数器再次增加一个。
触发脉冲与该电路完全分开并来自另一个源。
容易，只是二进制计数器和输出。
我还想要另一个功能来允许第一触发脉冲启动定时器一个时钟它自己的二进制计数器。这次是可变的。所以会有一个开关允许您访问此模式。因此，如果开关关闭，则二进制计数器输出1将送回定时器电路。
你好汤姆，

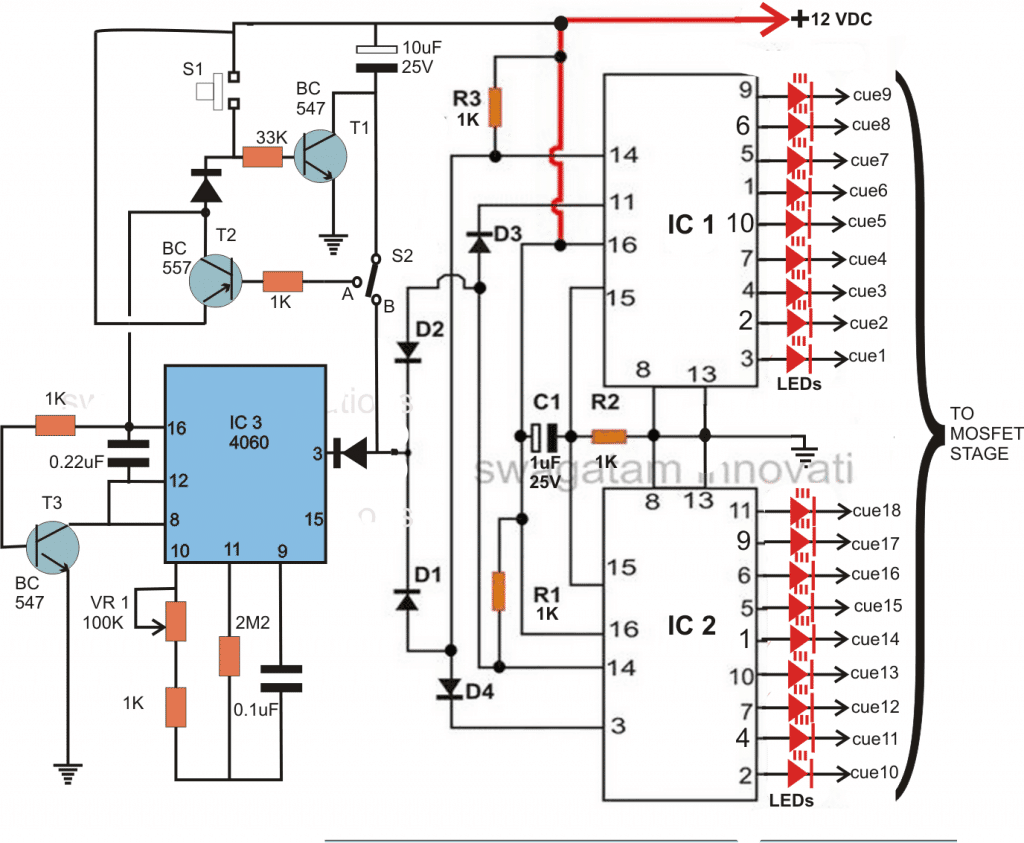

只是看看这个修改，我希望这一个是预期的。
S2是SPDT开关，当朝向B时，它响应S1的按压和使用来自S1的每个触发的步骤。
当S2向A移动时，按S1做以下事情:
T1和T2立即锁存，通过T2和T3为定时器IC 4060供电。
IC 4060开始为所需动作时钟4017时钟。
把S2放回B点将电路复位到以前的模式，即手动模式。然而，复位IC 4017，它将需要开关OFF，然后再开关ON。
你好，我是安装圣火点火控制系统的链接，我在哪里可以找到arduino的草图连接到这个程序?
嗨，对不起，我不知道它......
