电子烟喷雾器电路

本帖详细介绍了一种用于电子烟的晶体管PWM控制雾化器电路，该电路可用于控制雾化器的灯丝热水平。这个主意是戴夫先生提出的。

技术规格

我叫戴夫。发现你的网站正在搜索一个场效应晶体管门的驱动电路。我喜欢你的页面，但有一些困难，准确地定位我正在寻找的东西，所以决定发送电子邮件与我的请求。这就是我要做的。

我的电源是2节Efest 2500mAh可充电电池，可串联或并联。他们声称能够提供35A的输出。

我想串联运行它们，为负载提供更好的电流。我正在使用IRRB3034PBF MOSFET，为芯中雾化器中的一组线圈提供电流。

我没有在你的网站上看到这类产品的提及，这告诉我，你可能不会发布这类产品的信息，因为对那些没有资格试验这类产品的人有伤害的风险。我可以向你保证，我完全有资格建造一个安全可靠的这种类型的电路。

我是一名硕士认证的汽车技师，也拥有自己的范围，主要用于测试电子动力系统电路。

我非常熟悉汽车用的PWM控制电路。这个MIOSFET上的门控现在是一个简单的开关来施加电流。我可以使用555定时器电路可靠地控制门或MOSFET过热如果我这样做?

通过试验和错误，我可以自己解决这个问题，但为什么要在没有从像你这样知道他们在做什么的人那里得到信息的情况下炸组件。

我有一个电感放大器钳，但没有检查有多少电流通过闸门或雾化器。如果这些信息能帮你决定用什么来做门控，我可以帮你。

在这一点上，我是有限的线圈，我可以建立，因为他们总是在全功率和电流是简单地控制线圈的电阻水平。

我相信你可能对这些电路非常熟悉，你可能已经找到了一个解决方案。

有很多推荐的DC/DC电压转换器，但我有一个装满电容器，电阻，和3,555芯片以及2,55ec8lk芯片的盒子。请让我知道你觉得这是最好的方式做这或如果你可以推荐一个电路与最好的组件来调节电流在这些。

谢谢。

戴夫

设计

雾化器是一种由电池驱动的微型加热装置，其设计目的是加热注入的液体，直到它通过雾化器单元的给定喷嘴蒸发到空气中。

填充在雾化器内的液体“果汁”可以是基于香水的液体、排斥液体或任何类似的液体，这些液体可能需要根据特定用户的特定目的进行蒸发。

为了将液体加热到汽化水平，雾化器使用了一个线圈灯丝，当这个线圈的两端与电池电源切换时，由于电池电流的阻力，它会变热，在这个过程中，充满这个线圈的液体汁液会蒸发。

通常，雾化器有两种版本，一种是低电阻(LR)型，另一种是高电阻(HR)型。低电阻的版本能够利用更多的电池电流,从而产生更多的热量和快速蒸发,而人力资源或原子化器做同样的高阻,但较小的热量和蒸发速率,由于其相对较高的线圈电阻,低电流消耗。

然而，对于这些单位没有中间设置，这可能允许用户设置液体果汁的首选汽化率，可能是一个使用单位的个人首选。

提出的PWM控制电路的思想可以有效地满足上述要求，即用户可以按照给定的规格任意地控制雾化器线圈的热量和汽化水平。

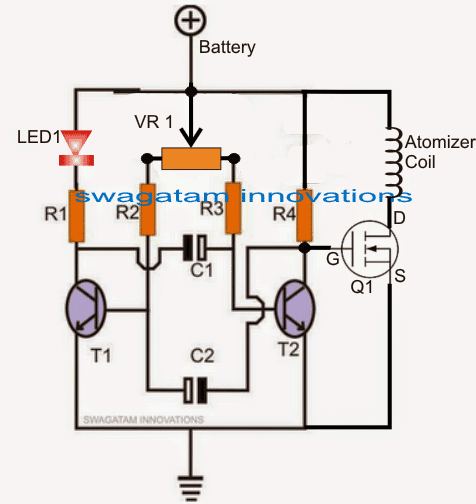

线路图

上面的图显示了一个基本的雾化器PWM热控制器电路仅仅使用一对晶体管和一个mosfet。如果工作电压低于6V，则可以用BJT替代mosfet。

该电路是一种基本的晶体管稳压多谐振荡器电路，可变电阻VR1决定稳压两臂的PWM频率。

LED提供了应用在mofet的门的PWM率相反的指示。更亮的照明表明mosfet栅极上的pwm较窄，因此线圈上的热量较低，相反，调光的LED表明mosfet栅极上的pwm较宽，因此连接的灯丝线圈上的热量较高。

拟议的电子烟雾化器电路零件清单

R1，R2 = 1K
R2 r3 = 10k
VR1 = 100 k的
C1, C2 = 2.2uF/16V
T1, t2 = bc547
Mosfet = IRF540或任何能够处理超过10V/50amp漏源参数的Mosfet。

David Martin先生的反馈

感谢您的及时回复和发布关于它的文章。我有来自D/K的组件，它们可能在周末之前就到了。

你的网站帮助我学习了很多基本的控制电路，我玩的很开心。我会让你知道这是如何为我的不同线圈设计工作。

我有一些线圈原型是独特的，但需要一个可靠的电路，以获得最优的控制这些。当我可以自己做的时候，我拒绝花大价钱买一盒。

我已经有了一个很好的盒子，但它只是“大开放”。小开关为闸门供电，唯一的控制是由线圈的电阻水平提供的。

有许多电子烟的雾化器电路发布和被DIY盒mod建设者使用，但他们过度设计，有些浪费的组件。我真的很喜欢你相信“实用和简单”。

这让我有机会了解这些元件是如何工作的，而不会因为这些更复杂的电路而产生困惑。人们对复杂的驱动电路做得太过火了。这是一个简单的开关要求。

我从来没有控制过电子产品，因为我从来没有必要这样做。在一个汽车ECM的箱子里发生了什么，对我来说一直是个谜。

只要输入正确，控制输出正常，我就无所谓了。如果提供了所有的电源和接地以及正确的输入，我将简单地更换ECM。再次感谢，我会尽快与你联系。

戴夫
