本文讨论了一种简单的红外(IR)遥控电路，该电路配置为根据电视遥控器或DVD遥控器等标准红外遥控器的开关来操作直流电机。
连接的电动机可以移动到任何一种方式，也可以使其停止。
这个电路可以用下面的解释来理解:
怎么运行的

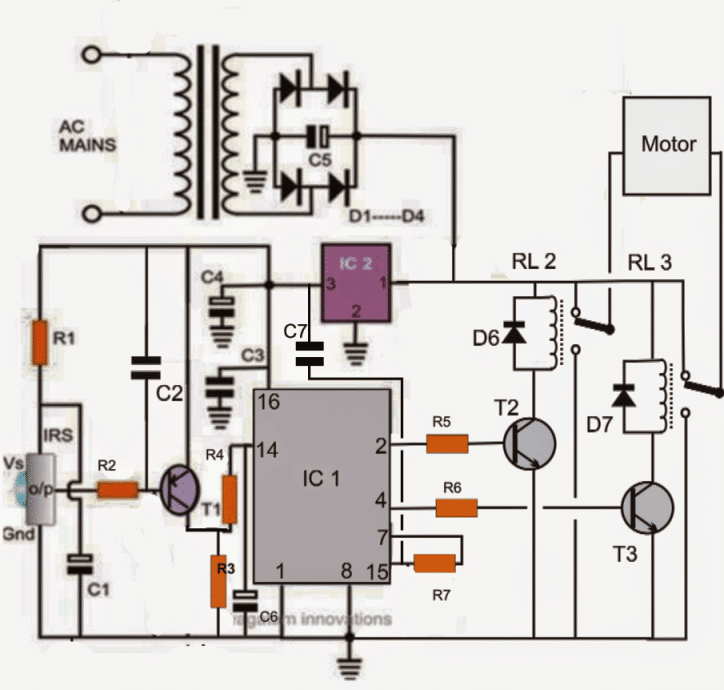

可以看出，在给定电路图中，传感器是任何标准的三个引脚IR传感器模块，通常会响应任何电视IR遥控器。
当IR（红外）光束聚焦在传感器处时，指定为输出的引脚变为逻辑低。只要光束仍然集中在它上，这种情况仍然存在。
晶体管T1是一个PNP响应这个逻辑低信号，并进行附加继电器RL1的切换。

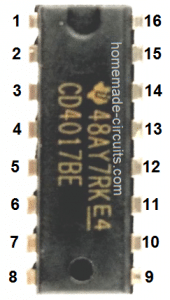

触点立即将晶体管的集电极的瞬时正电位连接到IC1的销＃14，其被触发为触发器电路。
假设初始逻辑序列在IC的PIN＃3处，上面的触发将序列移位到IC的销钉＃2，使其高。
这将打开T2和相应的继电器RL2。
RL2引导并连接电机的特定电线到负极电源。由于电机的另一端从RL3得到一个正的，它开始在设定的方向上移动。
现在假设，传感器通过IR远程手机给出后续触发，上述过程重复和输出序列从引脚＃2移位到IC1的PIN＃4，其在关闭T2时立即开启T3。
上述动作恢复继电器连接，迫使电机立即翻转其旋转方向。
与来自遥控手机的另一种后续触发器，序列反弹到引脚＃3，其未连接到任何内容并导致完全关闭电机。
L1、C1的加入保证了电路不会受到传感器的杂散触发的影响。
L1可以进行实验以获得最佳值，使其“接地”仅意外杂散外部信号，而不是来自遥控手机的实际IR信号。
上述IR（红外线）遥控电机电路的零件清单。
R1 = 100欧姆，
R2 = 1K.
R3，R4，R5，R6，R7 = 10K
C1，C4，C6 = 100UF / 25V
C2,C3, C7 = 0.22uF
C5 = 1000UF / 25V
C6 = 0.22佛罗里达大学
l1 = 100MH扼流圈
T1 = BC557
T2、T3 = BC547
D1 - D7 = 1 n4007
IC1 = IC4017.
IC2 = 7812.
所有继电器= 12V/400欧姆/SPDT
传感器= TSOP1738.
电机= 12V直流电机
先生，你真的给了我灵感，我是12级科学的学生....我想做一个遥控机器人，JST必须向前或向后移动，不能超过那个，请帮我参加科学展!!
别客气，祖宾，
机器人只会向前/向后滚动，右/左在车轮上，这将足够吗？
使它在腿上移动将非常困难。
很好的项目留着
谢谢!
PLZ给我一个完整的电视程图，通用电视遥控器远程，它使用任何IC的使用只能使用555，其紧急情况下，我必须制作一个通用电视遥控器，它的项目。
对不起，我现在没有这个电路。
6v电源需要做哪些修改?
只需要更换继电器到6V
要减少的任何电阻值？
不,不需要。
你好先生，
我想通过无线遥控器为农舍门的无线遥控旋转3 HP感应电机。
因此，电机可以通过接触器和接触器通过继电器操作。
所以请建议这个项目的电路......
khodal你好，
如果可能的话，我会试着给它找一条合适的线路，然后尽快把它寄出去。
RL1不断触发我的电路出了什么问题?
取下RL1，在R3/R4接头处直接连接T1采集器，检查响应
一开始不要连接电机，只通过拨动发射机手柄检查RL2/RL3触发。
Hello Sir，我可以在IR传感器中设置时间吗？这就是意味着当某些时间被某些东西阻塞时的IR传感器，然后电路将开始函数。
你好，穆罕默德，按照你的要求，上述电路将无法工作，你可能需要用555 IC单稳态电路替换4017来实现它。
您必须完全按照4017 IC设计为在上面所示电路中运行的IC，然后晶体管驱动级可以与8051相同使用
你好
我在Proteus TSOP1738库中找不到
PLZ帮助我或在我的电子邮件中发送我的图书馆文件TSOP1738：Alikhan.saadat1@gmail.com
你好，我是一名学生，我愿意尝试这个项目;如果我想控制两个24V电机怎么办?可以用同一个遥控器吗?
感谢您的关注和善意
稍加修改就有可能实现。
隔离继电器线圈的正极与继电器触点的正极。
将继电器线圈正极连接到7812 12V输出，并将触点正极连接到+24V源(可能来自变压器输出)
