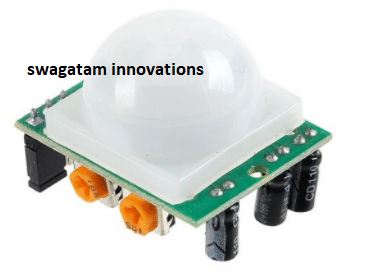

PIR运动传感器报警器是一种检测移动人体的红外辐射并触发声音报警的装置。
后文讨论了使用运算放大器和晶体管的4个简单运动检测器电路。我们还讨论了标准被动红外（PIR）传感器RE200B的引脚细节。
我们将学习：
- 如何使用PIR传感器设备检测人体红外。
- 如何使用PIR模块作为防盗报警电路
- 当检测到有人在场时，如何使用PIR打开灯。
- 工业应用中如何应用PIR检测物体
第一种电路使用运算放大器，而第二种设计使用单个晶体管和继电器，用于检测来自移动人体的红外辐射并激活继电器激活的警报。
什么是PIR
PIR是被动红外的首字母缩写。术语“被动”表示传感器不主动参与该过程，这意味着传感器本身不会发出所述红外信号，而是被动地检测附近温血动物发出的红外辐射。
检测到的辐射被转换成与检测到的辐射水平成比例的电荷。该电荷随后由内置FET进一步增强，并馈送至装置的输出管脚，该输出管脚适用于外部电路，以进一步放大并进行放大触发警报阶段.
PIR引脚详细信息

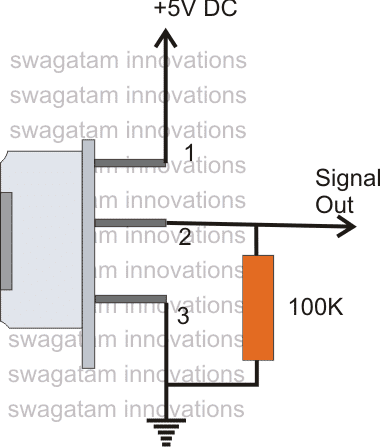

图中显示了典型的PIR传感器引脚示意图。理解引脚非常简单，通过以下几点可以轻松地将其配置为工作电路：
如下图所示，传感器的针脚#3应连接至接地或电源的负极导轨。
与dvice的“漏极”端子相对应的插脚#1应连接到正极电源，理想情况下，正极电源必须为5V DC。
与传感器“电源”引线对应的针脚2必须通过47K或100K电阻器接地。该引脚也成为设备的输出引脚，检测到的红外信号从传感器的引脚2传输到放大器。
1） 使用运算放大器的PIR人体运动检测电路
在上面的小节中，我们学习了标准PIR传感器的数据表和引脚现在让我们继续研究一个简单的应用程序：
上图显示了用于感知移动人体的第一个PIR电路图。这里可以看到所解释的引脚输出细节的实际实现。
在人体红外辐射存在的情况下，传感器检测到辐射并立即将其转换为微小的电脉冲，足以触发晶体管导通，使其集电极变低。
这个IC 741已被设置为比较器其中，其引脚#3被指定为参考输入，而引脚#2被指定为传感输入。
当晶体管集电极的电压降低时，741集成电路引脚2处的电位低于引脚3处的电位。这立即使IC的输出高，触发继电器驱动级组成的另一个BC547晶体管和继电器.
继电器激活并打开连接的报警装置。
电容器100 uF/25 V确保即使在PIR因辐射源退出而停用后，继电器仍保持接通。
上面讨论的PIR装置实际上是一个核心传感器，可能非常敏感，难以优化。为了稳定其灵敏度，传感器应适当封闭在菲涅耳透镜盖内，这将进一步提高检测的径向范围。
如果您不确定使用未覆盖的PIR设备，则可以简单地进行现成PIR模块使用镜头和其他配件，如下所述。
2）PIR运动检测器和安全报警电路
以下PIR运动传感器电路可以使用以下基本设置轻松构建，并作为一个应用防盗报警电路。
如图所示，PIR只需要外部配置一个1K电阻器、晶体管和继电器。警报器可以是在家里建造或购买现成的。
12v电源可以从任何普通的12伏1安培开关电源电路。
视频演示
3） 另一种简单的基于PIR的报警电路
下面的第三个想法解释了一个简单的PIR运动检测器报警电路只有在有人或入侵者在场的情况下，才可用于激活灯光或报警信号。
工作原理
这是一个简单的电路，当PIR传感器检测到有生物（人类）时，它会激活继电器警报。这里PIR代表被动红外传感器。它不会对人体产生任何红外辐射发现有生物的存在但另一方面，它可以探测到它们释放的红外辐射。
该电路使用HC-SR501 IC，该IC是电路的核心。最初，当传感器检测到移动物体时，它会产生一个小信号电压（通常为3.3伏)，通过电流控制电阻馈送到晶体管BC547的基座上，因此，它的输出变高，并打开继电器。
下面可以看到更全面的图表：
继电器接线
该继电器可配置为与电灯泡或管形灯、夜灯或任何在220VAC上工作的其他设备一起使用。
该电路主要用于花园,晚上,我们在花园里散步的时候,电路自动开关在灯仍亮,直到我们在传感器附近,它被关闭,当我们离开那个地方,从而降低电力成本。
这是传感器HC-SR501的后视图…
HC-SR501引脚
PIR传感器前视图:
传感器由两个预设电阻组成，可用于控制延迟时间和感测范围。
延迟电位计可进行调整以确定灯保持亮起的时间。
购买传感器时，它带有默认模式“H”，这意味着当有人在区域内移动时，电路将打开灯，并在预设时间内保持打开状态，在预设时间过后，如果传感器仍能检测到运动，则在没有移动目标的情况下不会关闭灯，它会关灯。
以下是传感器HC-SR501的技术细节
- 工作电压范围：4.5VDC至12VDC。
- 电流消耗：<60uA
- 电压输出:3.3V TTL
- 探测距离：3至7米（可调整）
- 延迟时间：5至200秒（可调整）
PIR传感器的缺点之一是，即使老鼠、狗或其他动物在其前面移动，其输出也会很高，并且会不必要地打开灯。
在寒冷的国家，传感器的感应范围增大。由于温度较低，人类释放的红外辐射传播距离更远，因此导致不必要的灯光切换。
如果安装在后院，当汽车经过时，有可能会激活灯，因为汽车热引擎发出的辐射会欺骗传感器。
零件清单：
- D1，D2 - 1N4007，
- C1-1000uf，25V，
- Q1-BC547，
- R1 - 10 k,
- R2 - 1K，
- L1-发光二极管（绿色）
- RY1 -继电器12V
- T1 - 变压器0-12V。
完成电路的建设后,将在一个合适的套管和套管使用单独的传感器和传感器连接到电路使用长连接,这样你可以把传感器的地方你希望像一个花园和电路内部电路不受天气。
记住，继电器使用单独的PCB。
此外，不要忘记使用一个合适的继电器与正确的电流和电压额定值。您可以使用一个连接继电器的开关触点的端子块，并按照图中所示的方式安排它，以便您可以轻松地更改连接到继电器触点的电气设备。
这种传感器的使用在很大程度上节约了电力。这也可以减少你的电费！
“请为下一个小时保存电源！”
如果上述PIR移动人体探测器设计拟与报警器和灯一起使用，以便两个负载在夜间运行，但仅在白天运行，则可按照以下方式修改该图。这一想法是由曼朱纳先生提出的
4） 工业应用
这篇文章展示了一个工业运动传感器电路，它使用了一对LDR、一个IC和一些其他无源元件。该电路感应气缸的移动，点亮相应的LED进行所需的检测。这一想法是哈斯奈先生提出的。
技术规格
我已经通过谷歌账户向您发送了请求，我不确定您是否收到了我的消息，因此我再次向您发送我的问题，请帮助我解决。我将非常感谢您，我希望您理解我的问题并解决它。。。
它与运动传感、爵士和我没有了解传感器,哪种类型我应该使用. .问题:有两个层次,(要求等级意味着高度),水平,高度和水平B >高度我想使用传感器在这些层面,所以从现在开始我将说传感器和传感器B . .
我有两个指示灯，红色和绿色，有一个圆柱体，从上到下，然后从下到上，等等，首先它将从上到下移动，并将到达传感器a的前面。
（此时红灯亮，绿灯灭）向下移动的气缸将出现在传感器B的前面。
（这应该没有什么区别，即红色应该保持打开，绿色应该保持关闭）。
然后气缸将开始向上移动，首先它将离开传感器B。
（此时红色应关闭，绿色应打开），然后向上移动气缸将远离传感器A，
（这应该没有什么区别。即红色应该保持关闭，绿色应该保持打开）…然后再次重复。
赛道Des点火
提议的想法非常简单，可以通过以下几点来理解：
当开机时，IC通过0.1uF电容复位，绿色LED先亮。
在该位置，传感器A（LDR1）和传感器B（LDR2）都能够接收聚焦在其上的相关激光束发出的光。LDR1打开BC547晶体管，而LDR2对BC557执行相同操作并保持触发状态。
由于上述作用，晶体管BC557通过电源电压到IC的14引脚。然而，由于LDR1和BC547也导电，该电势接地，并且14引脚的净电势保持逻辑低或为零。
现在，当油缸下降并到达LDR1前面时，它会阻止光束，使LDR1电阻升高，从而关闭BC547。
这允许来自BC557的电压击中引脚#14，在IC输出端产生正向序列，从而点亮红色LED并关闭绿色LED。
气缸继续向下运动，并出现在LDR2前面，阻挡其光束并降低其电阻，这会阻止晶体管导电，从而使IC引脚#14处的电势再次切换回零，但此动作不会影响IC，因为它被指定为仅对正脉冲作出响应。
接下来，气缸回复并开始向上移动，在此过程中解锁LDR2光束，允许BC557进行，再次，来自晶体管的正脉冲击中IC引脚#14，从而恢复以前的情况，即现在绿色LED亮起，红色关闭。当气缸经过LDR1时，BC547也会打开，但由于与上述相同的原因，不会产生任何影响。
上述运动检测循环不断重复，以响应指定的气缸运动。
电路图
具有延迟效应的PIR安全警报
触发PIR时，BC547将打开，进而提示TIP127打开。然而，由于220uF电容器的存在，该PNP晶体管的基极发射极电压无法快速达到所需的0.7V，并且LED在220uF完全充电之前不会点亮。
当PIR关闭时，220uF能够通过56K电阻器快速放电，使电路快速处于待机状态。1N4148二极管确保电路仅作为PIR电路上的延迟工作，而不是作为延迟关闭工作。
您好，我正在研制一种UVC LED消毒设备，该设备由12 V直流风扇、一个LED串/并联阵列和一个恒功率LED驱动器（Meanwell elgc-300-h-ab）组成110 AC输入，默认输出为5.6 A，恒流区输出电压为29 V~58 V，额定功率为256 W。LED阵列由28个LED组成，每个LED额定功率为9 W，最大电流为0.8 A。我的问题是，我如何包括一个PIR传感器，以便在感测人体运动时关闭LED，以达到安全目的。我很想听到任何想法来帮助我开始，我不知道如何将这些组件连接在一起，我更愿意创建一个需要单插座插件的设备，因此我可能需要更多的部件，如继电器或转换器，也许使用交流PC风扇更容易，我有很多不确定因素。请让我知道你是否能提供任何帮助谢谢！
嗨，我可以帮助您使用PIR开关电路。2）中所示的设计可以适当地修改并用于您的应用，如下所示：
我已经在你的名单上建立了第一条赛道。
但我发现了传感器的一个问题，它使用了两个传感器，并在输出引脚上显示差异之前比较了两个传感器。
因此，如果你在传感器前面放置一个红外光源，它不会发出任何信号，因为两个传感器都看到相同的红外光源，并且传感器仍然是平衡的！
你必须用塑料胶带覆盖其中一个传感器垫，以使其不平衡，即比较它没有红外信号，然后它将对红外源作出反应，并在没有任何运动的情况下提供输出。
此外，运算放大器的输入必须反转，否则当检测到红外源时，它将关闭。
然后，您可以检测人的手或脸，敏感度为九英寸到三英尺。
红外源必须移动，以便PIR内部的传感器都能感应到移动，并在输出端产生交流电压。如果源保持静止，PIR就无法感知任何东西。你的建议是不正确的，如果是文具的话，PIR永远都感觉不到。要么源必须移动，要么PIR必须移动，如果两者都保持静止，则不会检测到任何东西。
你不能覆盖PIR的任何部分。
正确配置运算放大器输入，以便当PIR产生交流脉冲响应人体运动时，运算放大器输出变高。如果您反转运算放大器输入引脚，继电器将始终打开，只有在检测到红外源时才会关闭，这是我们不希望看到的。
对不起，你错了，因为我已经做了！
当红外光源静止时，仅覆盖其中一个传感器窗口会产生输出。
无需移动即可获得输出。
它还取决于传感器和源之间的距离。你可以用电位器来调节灵敏度。
如果你说的是真的，那么为什么没有在所有PIR中实现这一点？为什么他们使用镜头内的两个通道使检测过程如此复杂？为什么制造商规定只有在目标移动时才进行检测？
因为PIR的主要原因是检测运动！
然后，它被用于入侵检测、路灯等。
但如果运动是垂直的，或持续在传感器前面，它就不起作用，因为它只输出不平衡的电压。
我将此作为一项建议发送给相关公司，因为我在互联网上看到了许多由于此问题而导致的项目失败，特别是在试图为计算机编程以识别输出时。
它目前不是一个PIR设备，而是一个PDIR被动动态Ifra-Red设备，它依赖于移动，而不仅仅是IR。
通过使用只使用一个传感器，您可以获得所需的内容，IR探测器，为您提供与传入红外线的强度成比例的输出，无论它来自哪个方向（显然这是由一个角度的传感器的设计实现）。
如果您知道IR的来源，可以调整灵敏度以在一定距离内操作警报。例如，它可以用来消灭小动物。
那么这是否意味着你的方法不会检测到移动的人呢。如果会，那么使用这两个传感元件就没有意义了。制造商应该采用你的方法，这看起来非常方便和直接？事实上，这看起来太好了，不可能是真的。你必须在Youtube上发布一段视频。
你好,
我可以收到您的电子邮件，就一台设备与您联系吗？
您好，您可以在这里讨论！
晚安Sir我正在寻找无线交流电压探测器，如果可以提供帮助
我检查一下，很快告诉你
亲爱的Swagatam，
我尝试了2-3种不同的方法构建PIR运动传感器。结果均令人满意。但当由于气流而产生温差时，它会随机发出假警报。如果你有任何克服这个问题的建议，我将不胜荣幸。
亲爱的苏比克，很高兴电路能为你工作，然而，这听起来很奇怪，因为PIR只有在周围温度差异很大时才会触发。我在吊扇全速运转的情况下对其进行了测试，没有发现任何此类错误触发。您可以尝试将输入电源电压降低到5 V，并检查这是否解决了问题。仅对继电器单独使用12 V。
很好的一天！我只是一个学生，我想问一下使用运放的PIR人体运动检测电路的电路分析。比较器从哪里获得参考电压？运算放大器输出如何触发报警？
您好，它已经在文章本身中解释，在图中。
我是指参考电压sir的具体值
需要通过调整10k预设设置参考
我和Creative尚未发表PIR探测器和烟雾探测器的深度分析，如果您感兴趣，我们可以联系
为什么你不使用操作放大器，可以实现良好的结果，更多
你好，斯瓦加坦，
只是想让你知道，我一直在彻底浏览互联网寻找我所拥有的想法的东西。我一直遇到鹿，浣熊和熊造成问题。首先，我找了一些已经做到了我所想到的事情。而且，有一些可以处理这些动物的设备，但没有任何我想到的东西。所以，我决定尝试设计一个帮助我的电路。我对电子知识很少，但我知道电路需要做什么。我只是无法让它工作。然后，我遇到了你的网站，经过几次尝试它的工作。它基于您的电路＃2。当我获得最终产品时，我会向您发送视频，这样您就可以看到它的内容。 I think you will find it interesting. Thanks again for your willingness to share your expertise and knowledge with guys like me.
谢谢比利，我很高兴电路帮助你达到了要求的结果。
你当然可以把视频发给我，看到你如何成功完成这个项目将是一件很高兴的事。
嗨赃物,
我有一个困难。它在面包板上很好用。pcb不太好。这是我第一次尝试在pcb上焊接。从面包板到pcb有什么建议吗?pcb上有万用表测试可以隔离问题吗?我可以看到我自己通过一些pcb的和组件试图得到这个正确。
嗨比利，使用PIR模块与晶体管直接焊接在PIR引脚，并组装其余的元素，如电阻，和PCB上的继电器，并检查是否工作。
该项目没有基于仪表的关键故障排除提示。
嗨，斯瓦格，我在“2）PIR运动检测器和安全报警电路”之后建立了如图所示的电路，但我没有警报器，而是有一盏夜灯。
是否有一种简单的方法来添加元件，以确保电路不会在白天触发，而只在夜间触发？
提前感谢!
嗨，安迪，这很容易做到，通过添加以下电路到您现有的PIR电路:
…晶体管可以是另一个BC547
棒极了，谢谢你的快速回复！
很高兴能帮上忙，安迪!
我们有一个UV-C照明塔，希望添加一个开关电路，当人类（人体）在场时，该电路将打开并延迟照明镇流器的恢复电源，以防止暴露在有害的UV-C射线下。我想在塔的四面建造和安装PIR传感器。我看到的所有电路都描述了单个PIR传感器的使用。四个PIR传感器能否与任何一个触发继电器的传感器并联？是否有此类装置的示意图，或者可以使用隔离电阻器或其他装置？是否有“现成”的此类商品？谢谢你的帮助和建议。
是的，您可以在单个驱动电路中使用任意数量的PIR。您可以应用2）概念，并使用以下方法并行连接所有PIR
请在所有PIR模块上进行上述接线，然后将所示的1,2,3点并联连接在一起。1。与1k相关的端子公共端将连接至正极电源+12V，2。二极管公共端连接将连接至驱动电路输入和3。终端公共端将与电源的负极线连接。
嘿，斯瓦加坦，
我仍然有一个较旧的PIR电路副本1）用5V，现在我看到你将它设置为12V。有什么好理由？已经鼓起了5V版本......现在很难去12次......
此外，单击该图片，您可以在IC的引脚6上获得没有二极管的图像。任何理由还是只是一个疏忽？
很多谢谢!
米格尔
嘿，米格尔，是的，图表有一些问题，我现在已经纠正了，并用一个新的替换了它，请现在检查一下。
多谢,Swagatam !
你现在把IC电压升级到12V，这对我来说是个问题，因为我所有的都是5V。不应该使用5V的真正原因是什么?如果不推荐，我可以使用DC-DC转换器为IC，继电器和PIR在5V上吗?
此外，我的PIR的输出是一系列脉冲，因此，由于您现在没有像以前那样将它们与IC输出端的电容器进行积分，继电器将“看到”这些脉冲。为什么不离开电容器呢？脉冲很短，所以我怀疑继电器是否会切换。
顺致敬意，
米格尔没问题，5V也可以用，但是12V看起来更好，因为12V继电器消耗的电流比5V继电器少50%，而且更经济。
为了确保晶体管不会受到序列脉冲的干扰，只需在驱动晶体管的基极/发射极上添加一个100uF/25V电容器即可。
嗨，斯瓦加坦，
好的，我试过你的建议了。它起作用了！对不起，误解了你的答复。我使用了你建议的电路，用PIR的输出替换了PNP晶体管T2发射极的电源连接，拆下了继电器，并将音乐芯片的输入触发器连接到晶体管T2的集电极。我对R2使用了1M电阻器，对C2使用了470uF电容器。R1、R3和R4与电路保持相同。我使用5v电源，所以我拆下了3.3v齐纳二极管。我用齐纳试过了，但没用。我可以再试一次，因为时间大约是35秒。在制作PCB之前，我会再玩一些。面包板有时很难使用，因为它们有时会由于连接松动而产生不良结果。无论如何，我对赛道很满意。非常感谢！
我很高兴它成功了，诺曼，请继续努力！
嗨，斯瓦加坦，
也许我误解了你的建议。在示例电路T2晶体管连接到其发射极的正轨，其集电极连接到接地继电器线圈。你是说用PIR的输出替换发射器连接，用音乐芯片的触发输入替换收集器连接吗?如果T2是这样运行的，它可能是可行的。我试试，然后告诉你。
//www.addme-blog.com/wp-content/uploads/2013/02/simpledelayONcircuit.png
嗨，诺曼，你真的理解对了。因此，如果您只希望PIR输出延迟，在这种情况下，您可以简单地断开R2端与正极线的连接，并将其与PIR输出引脚连接。是的，你应该移除发射器齐纳，并用一个直接链接替换它。
这将有助于延迟PIR，但我只想延迟PIR输出。如果我将电源延迟到PIR，那么当它确实收到电源时，它将立即输出，并在长达60秒的时间内表现出非理性。这就是我试图避免的。我想中断输出3.3v信号约60秒。我正在使用PIR信号播放边缘（触发器）激活的音乐芯片。当我第一次打开电源开关时，我不希望芯片被激活。大约60秒后，PIR将固定，不会发出信号。当人类接近PIR时，它将激活并向音乐芯片的触发器发送信号，从而使音乐芯片播放其音乐。
我可以使用您建议的电路将继电器延迟60秒，这将给PIR所需的时间来适应。一旦延迟期结束，继电器触点将接通，并等待PIR的输出。这将起作用，但继电器在PCB上占据了很大的空间。是否有其他方法中断PIR输出信号（类似于继电器概念）60秒的时间间隔？我可能会使用555的延迟，但这里的PCB再次变得更大。我希望我可以使用晶体管或MOSFET和电容器来达到预期的效果。正如你所知，这些小音乐芯片非常敏感。谢谢
嗨，斯瓦加坦，
当您第一次给HC-SR501 PIR通电时，它会输出，有时在前60秒是不合理的。我试图设计一个电路，在通电后延迟或中断PIR的输出约60秒。延迟60秒后，PIR应正常工作。我知道我可以用延时和继电器来完成，但这会占用PCB上太多的空间。有没有办法用晶体管来实现这一点？
嗨，诺曼，我想你可以试着在这篇文章下面应用题为“延时定时器电路工作细节”的电路：
//www.addme-blog.com/simple-delay-timer-circuits-explained/
您可以消除继电器，将PIR电路连接到PNP的集电极/接地上
嗨Swatagam
我想要一个pir打开房间灯的电路图，保持完全打开，直到人离开房间，然后它关闭灯。
非常感谢。
嗨，Moboy，上面的文章已经给出了，你可以使用安全报警电路来达到同样的目的
嗨Swatagam,
非常感谢您的快速回复，我真的很欣赏它。
事情是我没有与您使用的相同的PIR模型。
但我将尝试按照您的建议进行构建，并给您反馈。非常感谢。
没问题，即使使用其他一些PIR，您仍将有3个引脚，指定为+，–和OUT…因此您可以根据图相应地配置1K和晶体管。
嗨Swatagam
我设法买了一个pir传感器，
构造它就像你的电路图，它工作得很好。
非常感谢，我必须说我喜欢在你们的网站上阅读和学习。你的网站是如此的翔实、有益和专业。
再次感谢您的时间和努力。
谢谢你moboy，我很高兴你能使电路成功，继续努力!
伟大的网站和很多学习并尝试。我的新生（ISH）到了爱好和通常的格式是我尝试一个项目，它通常不起作用，然后我花了几天的时间，越来越多的数字最终工作。可以在面包板上建造项目的人有几张照片，所以我可以比较吗？
我的项目（四个项目中的第一个）将点亮led，但继电器将随机触发。
我看了好几次，重新建造了它，但还是一样。谢谢你的帮助
谢谢，很高兴你从这个网站学习。
piR很难控制，这是事实。当我尝试测试PIR模块时，我根本无法阻止PIR继续操作继电器，无论是否有人在场，它都会一直打开/关闭继电器。
我检查了焊接，接线，任何可能的泄漏，一切似乎都正常，似乎没有解决问题的办法。
然后我决定删除PCB和安装的部分直接在PIR引脚，这一刻，我做了这个PIR开始工作完美。
以下是一次成功的设置：
//www.addme-blog.com/wp-content/uploads/2019/08/PIR-alarm.png
谢谢Swagatam，我会试一试。我相信我不是唯一一个让您的时间和慷慨共享信息的人。所有最好的kev
不客气，凯文！
您好，我可以通过哪个电路，我可以通过它使用这个PIR模块作为保证带，喜欢洗手间光。它应该保持在PIR传感器再次检测到人。我想在洗手间的闸门中安装它，以便当一个人进入时，灯开启，而且无论如何，才会在人离开洗手间时关闭。我尝试使用IC 4017但没有得到结果。4017电路不会随着PIR模块的输出而被激活。请建议一些电路。谢谢
您好，这不需要双稳态，您可以简单地为您的特定应用构建上述文章中解释的设计。它将完美地完成这项工作。
嗨，斯瓦加坦，
有没有办法改变PIR的堵塞时间？所谓阻塞时间，是指即使检测到运动，PIR输出低的持续时间。
嗨夏丽，如果您看到标准PIR的电路图，您可以在其中找到一些RC网络，可以在本文中的最后一张图片中看到：
//www.addme-blog.com/pir-sensor-datasheet-pinout-specification-working/
在该图中，存在电容器C5，我猜该电容可能对延迟效果负责，并且可以调整以减小块时间。
您好，当我在寻找购买PIR放射线时，我发现了两个零件号。它们是D203S和RE200B。你能建议我买哪一个吗。我计划集成555单稳态电路。
嗨，我建议购买一个整个PIR模块而不是传感器，因为管理传感器灵敏度可能是相当头疼的
你好我有一个关于通过12V电源为PIR供电的问题，您使用了1K ohm R。
PIR使用5V偏置，当使用12V开关电源时，1K电阻器上的电压降为7V。使用欧姆定律，电路中的7V/1k=7mA电流。现在，在这里，因为PIR模块需要65mA的驱动电流，远小于7mA。PIR如何获得额定电流？
请纠正我哪里错了。
嗨，如果是65毫安，我的电路就不工作了，所以它是错的。PIR传感器的实际工作电流不超过200 uA，通过内部3.3 V调节器IC的工作电压为3.3 V。
我使用了这种不寻常的解决方法，因为当从整流的12V开关电源施加5V电源时，PIR根本没有响应。经过大量实验，我发现使用1K系列电阻器的想法，通过将BJT和电阻器安装（焊接）在PIR模块的引脚上，最终PIR开始正确响应
嗨，Swagatam，谢谢你的回复。
PIR在串联电阻器的情况下工作非常好，我测量了PIR（VCC）产生的电流为67-70微安（我想知道为什么它的广告额定电流为65毫安，可能是打印错误，而不是微安）。
另外，当我驱动MOSFET的栅极通过它时，PIR的输出上的电流读数为零(你想解释一下为什么吗?)
关于任何设备的电流额定值的另一个问题。假设我有一个额定值为9V 200mA的失真踏板，我有一个9V 2A SMPS来驱动它。因此，如果使用更高电流输出能力的SMPS驱动踏板，是否有可能导致踏板出现危险，或者踏板只会消耗所需的200mA电流，并且绝对安全。
谢谢Shrey，我很高兴PIR为您正确工作。是的，您关于PIR工作电流的假设可能是正确的。MOSFET栅极具有无限阻抗，这意味着MOSFET在接通时不会从PIR中吸取任何电流，这可能是低电流读数的原因。仅当来自SAMPS的电压与9V下的负载规格正确匹配且不超过该值时，无论SMPS的高电流如何，踏板将安全地消耗200 mA
嗨，斯瓦格坦，我有一些问题。我从pir模块中取出por传感器。
1.如何检查pir传感器是否正常？
2.如图1所示，我从源到地连接100k，从源到bc547连接4.7k，发射极到地连接+5v，集电极也给出5v到传感器的门。现在只有led灯亮着。没有人活动的时候就不关机。我的电路是好还是传感器坏了?
请让我知道。
嗨，钱德拉舍哈尔，PIR是非常敏感的设备，可以由任何外部杂散信号触发，甚至由电源本身的一分钟干扰触发。
我建议不要将传感器从模块中移除，而是将其与模块一起使用，并将晶体管直接连接到模块上，如图所示
安全报警电路。
亲爱的斯瓦格，
你是我们这代人的祝福，大部分是业余爱好者和电工。
我想建立一个线圈计数机使用风扇电机，电机将旋转一块方形或矩形木材计数线圈上。
请你帮我设计一个传感器电路，它可以感应焊接在转子上的一块金属标牌，并将信号发送到三位计数器电路进行显示。
也就是说，每当标牌经过或阻挡传感器时，它就会使其电路通电，随着圈数从一圈增加，以速度计数。将会复位。
非常感谢。期待你的答复。
谢谢Patrick，你可以尝试下一篇文章中提出的最后一个概念;
//www.addme-blog.com/optocouplers-working-characteristics-interfacing-application-circuits/
亲爱的斯瓦加坦先生
你能帮我解释一下控制电路和元件吗
用于自消毒门，用于机场入口（例如），通过某种化学粉末进行消毒——当感应到人体自动打开粉末进行消毒时，门会自动打开
你好，穆罕默德，你想要门控电路吗?
很好的教程。谢谢你！
谢谢，很高兴你喜欢。
为什么使用25V电容器而不是16V电容器？
因为25V比16V更容易获得，而且它们的尺寸和成本相同。
谢谢所以最好说“最低16伏”，不是吗？
对于12V电源，按照规定必须为25V，但16V也可以！
是否可以在不同区域连接4个或更多hc sr 501 pir以激活一个继电器？如果可能，我如何连接它们？
是的，这是绝对可能的，您可以添加任意数量的并联PIR来激活公共继电器电路。
先生，您能给我一份电子饮水机(室内装修用饮水机)的电路图吗?
我需要时间，灯光和旋律图。谢谢
请解释更多关于时间、灯光和旋律的信息，如果可能的话，我会提供帮助
你好，先生。我将pir传感器连接到12v电池上，在单独测试时立即输出3.3v，我连接pir，它立即输出到开关继电器。传感器有什么问题?我可以来取吗?请回答我，我想做得快一点。
您好David，PIR传感器旨在从人类存在中检测IR波，因此在连接设备时，它可能会从手或身体中检测到IR并被激活，因此必须忽略初始开关并正常连接，一旦连接您可能会从其传感区域旁边，然后您可能会看到继电器关闭
PIR特别是hc-sr501具有初始化周期。其输出在连接到电源时变高，并根据通过车载电位计设置的持续时间保持高。根据我的观察，如果将pot设置为更长的持续时间，初始化和输出会在几分钟内变高，然后将进入待机模式。顺便问一下，斯瓦格先生，你能帮我设置两个pir传感器来驱动一个继电器吗？谢谢
谢谢多多提供的信息，非常感谢！。
通过两个PIR驱动一个继电器实际上非常简单，您只需通过将两个PIR的OUT引脚通过单独的1N4148二极管与晶体管基极电阻的1K端连接来修改本文所示的图。PIR的+/-引脚可与电路的电源线连接：
//www.addme-blog.com/automatic-pir-controlled-fan-circuit/
嗨，我如何处理两个pir来激活一个继电器？
我的想法是在一个门外放一个门，另一个门，所以当它进入它激活时，它会离开它时。
如果我只在外面或里面放一个，过一会儿它就会关闭，理想情况是一直开到你离开房间。
我想要的是当它进来的时候把它打开，当它出来的时候把它关掉。
谢谢你的帮助，如果能帮我制作电路，那将非常有用。
嗨，您可以按以下方式执行以下操作：
