使用顺序LED显示器进行该温度指示器电路

在我的一些早期文章中，我们看到了一些简单而有趣的温度指示器电路，在本文中，我们将尝试将其中一个升级为连续形式。

所有这些电路都在某些或其他方式中是有用的，然而这些不具有步骤明智的温度水平指示器布置，因此不能使用它们跟踪不同水平的温度。

本设计消除了上述问题，因为这里通过LED阵列的布置可见整个温度范围。

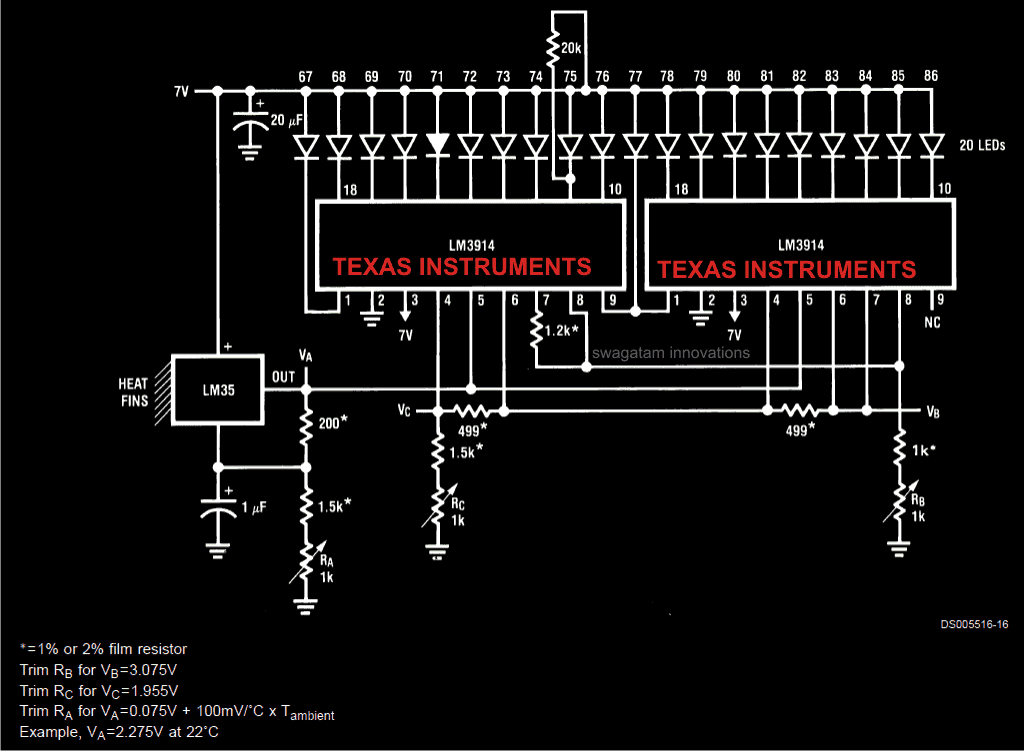

20 LED序列温度读数

该电路中的LED通过20个LED指示读取温度水平。
所提出的顺序LED温度指示器电路绝对是最简单的构建，因为它基于来自德州仪器的单个未完成的IC LM3914，单手以顺序方式执行显示读数的整个动作。

LED通过阵列相关位置的单个发光二极管显示温度的增加，因此本设计显示点模式指示，而不是条形图。

点模式布置具体有助于节省电池电量，因为只有一个LED涉及任何瞬间所需的指示。IC LM3914基本上是一个毫伏测量装置，能够将变化的毫伏输入转换为其相应的LED读数。输出引脚输出。

这里，输入源自来自德州仪器的另一个有趣的IC LM35，其被配置为环境温度传感器装置。

LM35用于温度传感

IC LM35覆盖其周围的温度差异，直接进入其输出的不同毫伏。

对于温度的每一个度变化，IC LM35产生具有10mV变化的输出。

这种相应变化的毫伏应用于IC LM3914的输入，该输入可容易接受这些变化，使它们通过连接的LED在输出处可见。

因此，随着IC LM35周围的温度增加，它会在其输出中产生相应地增加的MV，其输出又通过IC LM3914转换为LED读出，显示所感测温度的相关水平。

LED阵列应通过一些试验和错误和一些实际实验进行适当校准。
