ic4040在技术上是一个12级二进制纹波计数器芯片，简单地说，它是一个设备，它将产生一个计算延迟频率输出响应每一个脉冲施加在它的时钟输入。这个延迟以2的速率增加n其中n是其输出序列的引脚顺序。
主要技术规格
集成电路的主要特性和规格可理解如下:
12个完全缓冲的输出，以2的速率分割输入时钟n其中n =从Q0到Q11的引脚顺序。
上述输出序列发生在其时钟输入CP引脚处应用于时钟的每一个下降沿的响应。集成电路即使对相对较慢的下降时钟脉冲也能有效响应。
一个单一的异步主复位(MR)输入，当应用高逻辑时将所有输出复位为零，而一个恒定的低逻辑使集成电路保持活跃。
当Vdd低至3V时，该集成电路就能完全工作，即使在15V左右的电压下也能保持恒定的工作特性。
让我们检查那些不应该超过IC 4040的参数
- 电源电压(Vdd=通常在3 V和15 V之间，18 V是最大限制。
- 输入电压(V我) =可能施加在输入端的电压，如CP, MR等通常应该低于Vdd或者最多= Vdd+ 0.5 v
- 最佳运行电流要求= 50mA，因为有这么多输出，每个输出
引出线的细节

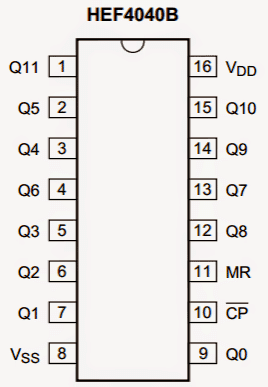

上图描述了IC 4040的引脚配置，它们可以根据以下给出的评估:
Q0到Q11的Pinouts是IC的输出。
- Vss为接地脚。
- Vdd为正引脚。
- MR是复位pinout
- CP是时钟输入。
时间序列
现在让我们来分析一下IC 4040的输出时序。如下图所示，我们可以看到和理解以下细节:
只要MR输入高，IC输出就没有响应。一旦它变低，集成电路就开始响应并在CP输入端计数输入时钟。
第一个输出引脚Q0在2之后变高n在CP点，等于20= 1，表示Q0在第一个脉冲的下降沿变高，响应后续时钟的下降沿变低，以此类推。
同样，2之后Q1也会很高1= 2，这意味着一旦检测到第二个时钟的下降沿，它就会上升，然后在随后的第四个时钟的下降沿下降，以此类推。
相同的，Q2在2之后是高是低2=第4个钟的下降边，以此类推。
上述序列一直持续到Q11，以响应CP处的持续时钟输入。
这意味着如果假设CP以1Hz的脉冲计时，Q11将在2之后上升11或者2048秒后，也就是大约34分钟，想象一下延时的范围你可以通过增加时钟输入的秒或者分钟来实现。
应用程序提示
从上面对IC 4040数据表的详细分析，我们可以得出结论，该IC通常适用于所有涉及频分要求或延迟时间段生成要求的应用程序。
因此，它可以成为特别适用于分频电路应用，长持续时间计时器，闪光和其他类似的应用。
你好
我有困难的4040计数器使用按钮开关，你能建议任何
孵蛋的方法?
尼克
你面临什么样的问题?用10k电阻将CP接地，然后应用时钟。
谢谢你的回应,
在触发4040二进制计数器的10时钟引脚时遇到了困难。我搜索
在互联网上到处都没有提到发现RC负端触发脉冲设计。
我终于成功地组装了一个RC网络;感谢Ben Eater在他的youtube EEPROM手动编程中描述的rc按钮网络设计。利用他的RC设计，按钮巧妙地产生了一个负边缘脉冲来触发4040二进制计数器的时钟针(10)。这个脉冲还巧妙地触发了EEPROM的写启用。
我确保连接一个拆解10nf电容器横跨按钮销。
