在这个简短的教程中，我们将学习如何设计定制的UPS电路在家里使用一些普通的元件，如几个NAND ic和一些继电器。
什么是一个ups
代表不间断电源的UPS是逆变器，旨在为连接负载提供无缝的AC电源电源，而无论突然的电源故障或波动，甚至是棕色外，都没有略微中断。
UPS对个人电脑和其他涉及关键数据处理的设备非常有用，这些设备在进行关键数据处理操作时不能承受电源中断。
对于这些设备，UPS变得非常方便，因为它瞬时电源备份到负载，并且为用户提供充足的时间来节省计算机的关键数据，直到恢复实际电源电源。
这意味着UPS必须非常快速地从电源转换到逆变器（备份模式），反之亦然在可能的电源故障中。
在本文中，我们将学习如何制作一个简单的UPS，使其具备所有最基本的功能，确保它符合上述基本原则，并在其运行过程中为用户提供良好的不间断电源。
UPS阶段
基本UPS电路将具有以下基本阶段：
1）逆变器电路
2)电池
3)电池充电电路
4)使用继电器或其他设备，如可控硅或ssr的转换电路级。
现在让我们了解如何建造和集成上述电路阶段，以实现合理体面的UPS系统．
框图

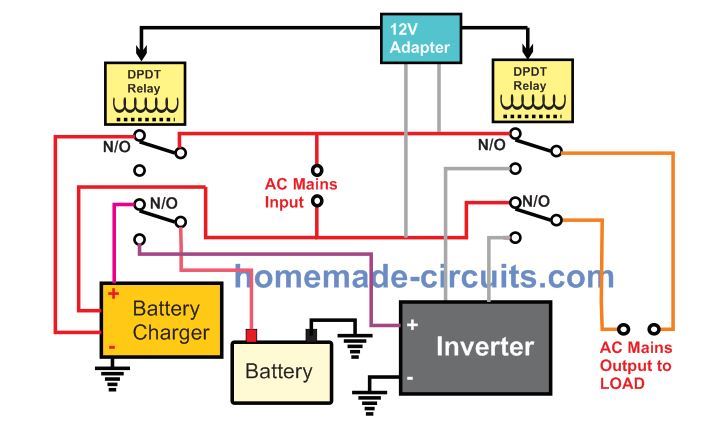

不间断电源单元的功能阶段可以通过下面的框图来详细理解:
这里我们可以看到，UPS的主切换功能是由几个DPDT继电器级完成的。
DPDT继电器两者都从12V AC供电到直流电源或适配器。
左边的DPDT继电器可以看到控制电池充电器。当交流市电可用时，电池充电器通过上继电器接点供电，并通过下继电器接点向电池提供充电输入。当交流市电故障时，继电器触点切换到N/C触点。上继电器触点将OFF电源切换到电池充电器，而下继电器触点现在将电池与逆变器连接，以启动逆变器模式操作。
右侧继电器触点用于电网交流市电到逆变器交流市电的切换，反之亦然。
实用的UPS设计
在下面的讨论中，我们将尝试理解和设计一个实用的UPS电路。
1）逆变器。
由于UPS必须处理关键和敏感的电子设备，因此必须使用其波形合理地先进，换句话说，换句话说，可能不会向UPS推荐普通方波逆变器，因此我们的设计我们确保我们确保的设计这种情况恰当地照顾。
虽然我已经发布了许多逆变器电路在本网站中，包括复杂PWM SINEWAVE类型在这里，我们选择一个全新的设计只是为了使文章更有趣，并在列表中添加新的逆变器电路

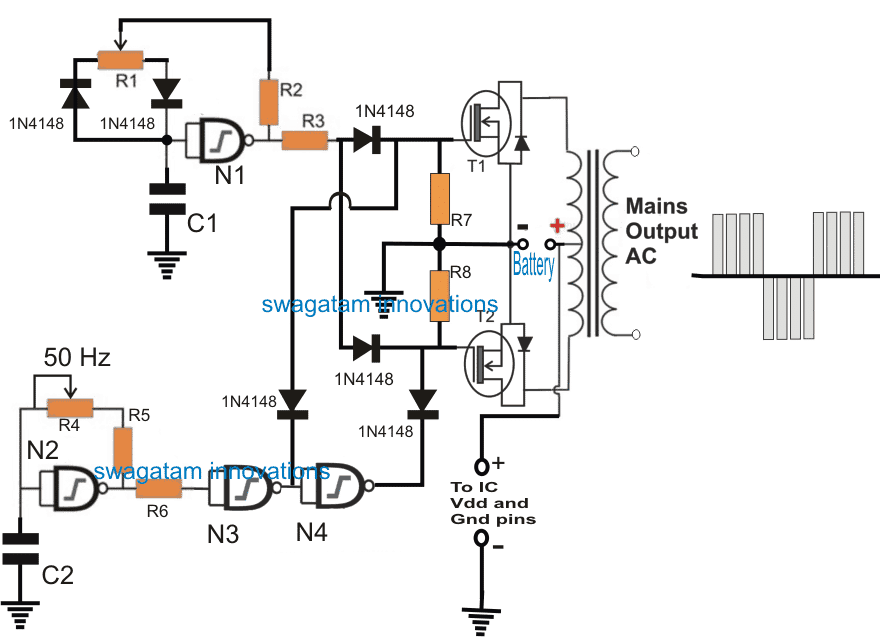

UPS的设计仅仅利用了一个而IC 4093却能执行良好的PWM修正正弦波输出的功能。
零件清单
- 来自IC 4093的N1- N3非与门
- 场效应管= IRF540
- 变压器= 9-0-9V / 10安培/ 220V或120V
- R3 / R4 = 220k罐
- C1、C2 = 0.1 uf / 50 v
- 所有电阻都是1K 1/4瓦特
逆变器电路操作
的IC 4093由4个施密特型与非门组成，这些栅极适当地配置和布置在上面示出的逆变电路中，用于实现所需的规格。
其中一个N1门作为振荡器产生200hz，而另一个N2门作为第二个振荡器产生50Hz脉冲。
N1的输出用于以200Hz的速率驱动附加的mosfet，而N2栅极以及附加的N3/N4栅极以50Hz的速率交替切换mosfet。
这是为了确保永远不会从N1的输出同时进行MOSFET。
N3，N4的输出将200Hz从N1中断到由变压器处理的脉冲块中，以在预期的220V处产生PWM AC。
这一点是我们UPS制作教程的变频器阶段。
下一阶段解释了转换继电器电路，以及如何使用转换继电器连接的上述逆变器，以便于在电源故障期间促进自动逆变器备份和电池充电操作，反之亦然。
继电器转换阶段和电池充电电路

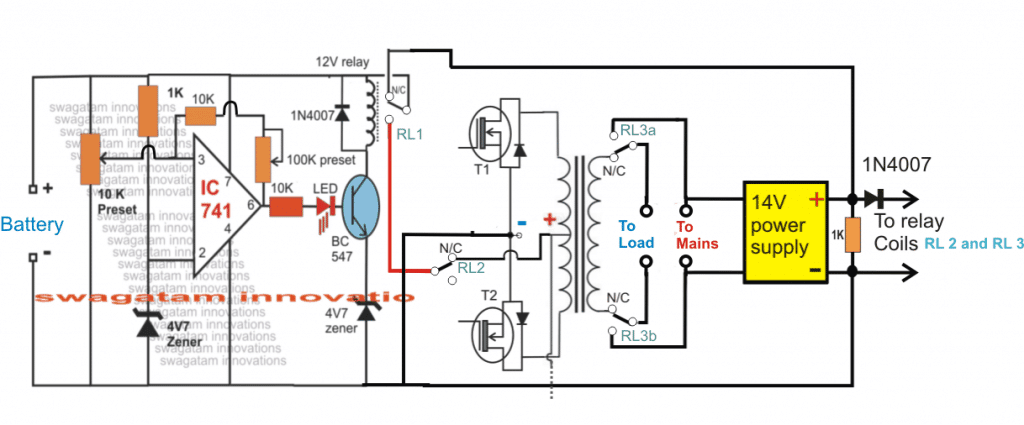

下图显示了逆变器电路的变压器部分如何配置几个继电器，以实现所建议的UPS设计的自动转换。
该图还显示了一个简单的自动电池充电器电路使用图左侧的IC 741。
首先，让我们了解如何连接转换继电器的连接，然后我们可以使用电池充电器说明。
在这个阶段总共有三组继电器:
1）RL1和RL2形式的2个SPDT继电器
2）一个DPDT继电器作为RL3A和RL3B。
RL1附带电池充电器电路，它控制电池的高/低剪切电荷水平截止，并确定电池需求何时准备好用于逆变器，并且需要移除电池。
SPDT RL2和DPDT（RL3A和RL3B）用于电源故障和恢复期间的即时转换动作。RL2触点用于根据主电源或不存在连接或断开变压器的中心点击电池。
RL3A和RLB是DPDT继电器的两组触点，负责在停电或恢复时段期间在逆变器电源上切换逆变器电源的负载或栅极电源。
RL2线圈和DPDT RL3a/RL3b线圈连接一个14V电源这样这些继电器根据输入电源状态快速激活和停用，并执行必要的转换动作。该14V电源也用作用于在电源电源可用时为逆变器电池充电的源极。
可以看到RL1的线圈与opamp电路连接，opamp电路控制电池充电，并确保14V电源一旦达到相同值就切断对电池的供电。
它还确保在电池处于逆变器模式时，其较低的放电水平从不低于11V，并且当它到达此级别时，它会从逆变器中切断电池。这两个操作都是由中继RL1执行响应于Opamp命令的。
通过本文的讨论，可以了解上述UPS电池充电电路的设置过程如何使用IC 741制造一个低高截止的电池充电器
现在，它只需要将上述所有步骤整合在一起，就可以制作出一个外观不错的小型UPS，它可以用来为你的个人电脑或任何其他类似设备提供不间断电源。
就是这样，我们的教程在设计个人UPS电路的结论是通过遵循上述详细指南，可以通过任何新的Hobbyist轻松完成。
你好先生再次
我想知道UPS系统，我应该为氧气曲线系统购买
你能提个建议吗
谢谢你
嗨zied，我很抱歉，我没有很多信息，有关哪个UPS品牌最适合您的应用！
嗨,先生
我希望你好
我是一个正在研究oxygéne浓缩器的学生，它的能量为3kw/h, u=220 v, p=1500 w
我需要带上的电路电路与其失败系统
谢谢你 。
你好，你想要在线UPS还是离线UPS....我只能提供一个基本设计
我想要离线UPS
非常感谢
您将不得不制作或购买1500瓦逆变器，然后与以下文章与最后一个电路集成
//www.addme-blog.com/how-to-convert-inverter-to-ups/
谢谢，先生，祝您愉快
不客气！
嘿！谢谢你的解释。
我对继电器有疑问。
我的UPS有4个继电器(SPDT) (2 - 4pin和2 - 5pin)[黑色轮廓]
第一继电器（4pin）从电源[棕色方形]输入输入到另一个继电器。
第二继电器(5pin)输出到变压器的两个绕组[绿色和蓝色方块]
第3继电器（5pin）输出到变压器的两个绕组[绿色和黄色方形]
第4继电器（4pin）从3RD继电器连接到UPS输出[棕色方底]
这里是图片-https://drive.google.com/drive/folders/1Mx6_oDjlHnM-KjAIyRmf9EYQ4ut5g9Pe?usp=sharing
变压器输入电线上的数字是，当你在绿线和黑线之间施加240V时，在次级绕组得到7.3V，其他绕组也是如此。
黑色和红色的矩形连接电池，蓝色和红色的矩形连接变压器的二次电源。
我想问“电流是如何流动的?”“它是怎么给电池充电的?”“中继连接怎么样了?”
据我所知(猜测)，
电流从实时电线（主）流到共同（继电器1），以常开（继电器1）到公共（继电器2），以常闭（继电器2）以常闭（继电器3）到共同（继电器3）以共同（继电器4）以常开（继电器4）到UPS输出。
我也做了一个框图。
“为什么有不同的绕组有不同的连接？”
嗨，通过参考所提供的图像来弄清楚接线和继电器的功能......我需要示意图以实际知道如何配置系统及其工作。
你好，先生，
您可以请邮政电路2到5kW UPS。
谢谢和问候
Uday Joshi
乌代，请先建一个更小的版本，可能是100瓦的设计，如果你成功了，然后你可以很容易地升级到任何想要的更高级别....
是的，我认为你是对的。任何连接为100瓦??
问候
Uday
你可以尝试在上面的帖子解释的概念，如果一切顺利，你可以升级到更高的水平。
嗨Swagatam，
我想为我的调制解调器做一个简单的DC-DC UPS。我在说明书上找到了这个解决方案，但这个设计的缺陷是，如果电池放电时电源断开，它将无法提供电源。这种设计中没有继电器。
你能帮我选择类似的组件吗?但是要增加一个继电器，只有当电源关闭时才允许电池回退。我想使用下面的一套部分为这个设计-
1. DC DC Boost - MT3608
2.狮子充电器- TP4056
如果我需要去做不同的组件，请告诉我。感谢您的帮助和回应。
~ Prashant

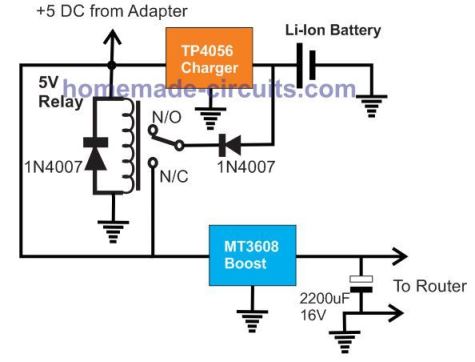

嗨Prashant，请参阅下面的图像，我希望这可能满足您的要求：

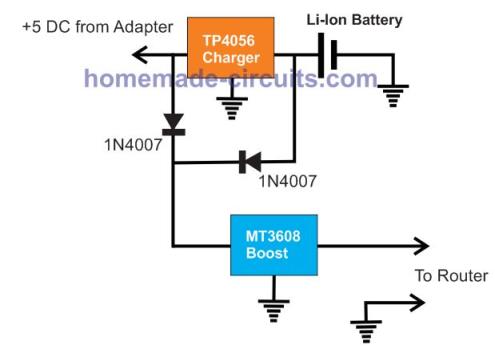

您可以在没有继电器的情况下构建相同，如下所示：
