下面的6种独特设计向我们解释了如何有效地使用普通的单IC 555非稳态多谐振荡器制造逆变器不涉及复杂的阶段。
毫无疑问，IC555是一款多功能集成电路，在电子领域有着广泛的应用。然而，当涉及到逆变器时，IC 555变得非常适合它。
在这篇文章中，我们将讨论5个优秀的IC 555逆变电路，从简单的方波变体到更先进的SPWM正弦波设计，最后是一个成熟的基于铁氧体磁芯的DC-DC pwm逆变电路。开始吧。
这一想法是ningrat_edan先生提出的。
基本设计
参考所示图表，单个IC 555可以在其标准不稳定模式下进行配置，其中其引脚#3用作实现逆变器功能的振荡器源。
注：请用0.47 uF电容器更换1 nF电容器，以优化输出50 Hz.它可以是极性的或非极性的.
这个怎么运作
通过以下逐步分析，可以了解IC 555逆变器电路的工作情况：
IC 555配置为不稳定多谐振荡器模式，允许其引脚3以特定频率切换连续的高/低脉冲。该频率取决于引脚7、引脚6、引脚2等上的电阻和电容值。
IC 555的引脚#3为MOSFET产生所需的50 Hz或60 Hz频率。
正如我们所知，这里的MOSFET需要交替运行，以便在连接的变压器中心抽头绕组上实现推挽振荡。
因此，两个MOSFET栅极都不能连接到IC的引脚#3。如果我们这样做，两个MOSFET将同时导通，导致两个初级绕组一起切换。这将导致二次侧产生两个反相位信号，导致输出AC短路，输出处出现净零AC，并使变压器升温。
为了避免这种情况，两个MOSFET需要交替串联操作。
BC547的功能
为了确保MOSFET以50 Hz频率从IC 555的引脚#3交替切换，我们引入了一个BC547级，用于在其集电极上反转引脚#3输出。
通过这样做，我们有效地使引脚3脉冲产生相反的+/-频率，一个在引脚3，另一个在BC547的集电极。
通过这种布置，一个MOSFET栅极从引脚#3工作，而另一个MOSFET从BC547的集电极工作。
这意味着当引脚#3上的MOSFET打开时，BC547集电极上的MOSFET关闭，反之亦然。
这有效地允许MOSFET交替切换以实现所需的推挽切换。
变压器的工作原理
这个变压器的工作原理在此IC 555中，可通过以下说明了解逆变器电路：
当MOSFET交替导通时，相关的半绕组由蓄电池提供高电流。
该响应允许变压器在其中心抽头绕组上产生推挽开关。这会导致所需的50 Hz交流电或220 V交流电在其二次绕组上感应
在接通期间，各绕组以电磁能的形式存储能量。当MOSFET关闭时，相关绕组将其在二次电源绕组上的存储能量回退，从而在变压器输出侧产生220V或120V循环。
两个一次绕组交替发生，导致二次侧产生交流220V/120V电源电压。
反向保护二极管的重要性
这种中心抽头拓扑有一个缺点。当初级半绕组产生反电动势时，MOSFET漏极/源极端子也会产生反电动势。
如果反向保护二极管不包括变压器一次侧。但包括这些二极管这也意味着宝贵的能量被分流到地面，导致逆变器以较低的效率工作。
技术规格：
- 功率输出：无限制，可在100瓦到5000瓦之间
- 变压器：根据偏好，瓦数将根据输出负载瓦数要求
- 电池：12V，Ah额定值应为变压器所选电流的10倍。
- 波形：方波
- 频率：50 Hz，或根据国家代码为60 Hz。
- 输出电压：220V或120V，根据国家代码
如何计算IC555的频率
频率IC 555非稳态振荡器电路基本上由穿过其引脚7、引脚2/6和接地配置的RC（电阻器、电容器）网络决定。
当IC 555用作逆变电路时，计算这些电阻器和电容器的值，使IC的引脚#3产生50Hz或60Hz左右的频率。50Hz是与220V交流输出兼容的标准值，而60Hz建议用于120V交流输出。
公式计算IC 555电路中的RC值如下所示：
f = 1.44 /（R1 + 2 x R2）C
其中F是预期频率输出，R1是电阻连接在电路中的销＃7和地面之间的电阻器，而R2是IC的引脚＃7和引脚＃6/2之间的电阻。C是PIN＃6/2和地之间的电容器。
记住，F的单位是法拉，F的单位是赫兹，R的单位是欧姆，C的单位是微法拉（μF）
视频剪辑：
波形图像：
用BJT代替MOSFET
在上图中，我们研究了一种带中心抽头变压器的MOSFET逆变器。该设计总共使用了4个晶体管，看起来有点长，而且成本效益较低。
对于可能有兴趣仅使用两个功率BJT构建IC 555逆变器的爱好者来说，以下电路非常有用：
使现代化：您知道吗，只需将IC 555与IC 4017结合起来，您就可以制作出一款很酷的改进型正弦波逆变器，请参见本文的第二个图表:建议所有专用变频器爱好者使用
2） IC555全桥逆变电路
下面介绍的想法可以被认为是最简单的基于IC555的全桥逆变电路，它不仅建造简单而便宜但它也非常强大。通过适当修改输出级MOSFET的数量，可以将逆变器的功率增加到任何合理的限制。
这个怎么运作
最简单的全桥功率逆变器的电路所解释的需要单个IC 555，几个MOSFET和电力变压器作为顶部成分。
如图所示，IC 555已在诸如令人难度的多谐纤维组形式中常用的。电阻器R1和R2决定逆变器的占空比。
R1和R2必须进行精确调整和计算，以获得50%的占空比，否则逆变器输出可能会产生不平等的波形，这可能导致交流输出不平衡，对设备和MOSFET都有危险，并且MOSFET将趋于不均匀耗散，从而导致电路中出现多个问题。
C1值的选择必须确保220V规格的输出频率约为50 Hz，120V规格的输出频率约为60 Hz。
MOSFET可以是任何功率MOSFET，能够处理高达10安培或更大的电流。
自从运营是一座完整的桥梁不带任何全桥驱动器IC的类型，包含两个电池，而不是一个电池，用于为变压器提供接地电位，并使变压器二次绕组对mosfet操作产生的正负循环作出响应。
这个想法是由我设计的，但是它还没有经过实际测试，所以请在制作时考虑到这个问题。
假设逆变器应能轻松处理高达200瓦的功率，并具有极高的效率。
输出为方波型。
零件清单
- R1和R2=见正文，
- C1=见正文，
- C2=0.01uF
- R3=470欧姆，1瓦，
- R4，R5=100欧姆，
- D1，D2=1N4148
- Mosfets=见正文。
- Z1=5.1V 1瓦齐纳二极管。
- 变压器=Asper功率要求，
- B1、B2=两个12伏电池，AH将根据偏好而定。
- IC1=555
3） 纯正弦波spwmic555逆变电路
基于IC555的纯正弦波电路逆变电路产生精确间隔的PWM脉冲，该脉冲非常接近正弦波，因此可被视为与其正弦波计数器部件设计一样好。
这里，我们使用两个阶段来创建所需的PWM脉冲，一个阶段包括IC 741，另一个阶段包括IC 555。让我们详细了解整个概念。
电路如何工作–PWM阶段
可以通过以下几点了解电路图：
两个运算放大器基本上用于为IC 555生成所需的采样源电压。
这个阶段的两个输出负责产生方波和三角波。
第二阶段实际上是整个过程的核心电路由IC 555组成. 在这里，IC以单稳态模式布线，来自运算放大器级的方波应用于其触发引脚2，三角波应用于其控制电压引脚5。
方波输入触发单稳态，在输出端产生脉冲链，三角形信号调制输出方波脉冲的宽度。
IC 555的输出现在遵循opamp级的“指令”，并根据两个输入信号优化其输出，从而产生正弦等效PWM脉冲。
现在只需要将PWM脉冲适当地馈送到逆变器的输出级，逆变器由输出设备、变压器和电池组成。
PWM与输出级的集成
上述PWM输出应用于输出级，如图所示。
晶体管T1和T2在其基极接收PWM脉冲，并根据PWM优化波形的占空比将蓄电池电压切换到变压器绕组。
另外两个晶体管确保T1和T2的导通串联进行，也就是说，来自变压器的输出o交替产生一个完整的交流周期和两半PWM脉冲。
波形图像：
（提供：罗宾·彼得先生）
请看这个500VA改进正弦波设计，由我开发。
上述IC 555纯正弦波逆变器电路的零件清单
- R1，R2，R3，R8，R9，R10=10K，
- R7=8K2，
- R11，R14，R15，R16=1K，
- R12，R13=33欧姆5瓦，
- R4=1M预设值，
- R5=150 K预设值，
- R6=1K5
- C1=0.1 uF，
- C2=100 pF，
- IC1 = TL 072，
- IC2=555，
- T1，T2=BDY29，
- T5，T6=尖端127，
- T3，T4=TIP122
- 变压器=12–0–12 V，200瓦，
- 蓄电池=12伏，100安时。
- IC 555引脚排列
IC TL072引脚放电详细信息
SPWM波形代表正弦波脉宽调制波形，该波形应用于所讨论的SPWM逆变电路中，使用少量555集成电路和单个运算放大器。
4） 使用IC 555的另一个正弦波版本
在我之前的一篇文章中，我们精心学习了如何构建使用运算放大器的SPWM发生器电路和两个三角形波输入，在此帖子中我们使用相同的概念来生成SPWM，并在基于IC 555的逆变器电路中学习将其施加的方法。
用ic555实现逆变器
上图显示了使用IC 555的拟议SPWM逆变电路的整体设计，其中中心IC 555和相关BJT/mosfet级构成基本方波逆变电路。
我们的目标是使用基于运算放大器的电路将这些50Hz方波斩波成所需的SPWM波形。
因此，我们相应地使用IC 741配置一个简单的运算放大器比较器级，如图的下半部分所示。
正如我们在过去的SPWM文章中已经讨论过的，该运算放大器需要两个三角形波源穿过其两个输入端，在其引脚#3（非反相输入）上形成一个快速三角形波，在其引脚#2（反相输入）上形成一个慢得多的三角形波。
使用IC 741为SPWM
我们通过使用另一个IC 555非稳态电路来实现上述功能，该电路可以在图的最左侧看到，并使用它来创建所需的快速三角波，然后将其应用于IC 741的引脚#3。
对于缓慢的三角波，我们简单地从中央IC 555中提取相同的波形，该IC 555设置为50%的占空比，其定时电容器C经过适当调整，以在其引脚3上获得50Hz的频率。
从50Hz/50%源导出慢三角波可确保通过缓冲器BJT的SPWM斩波与mosfet传导离子完全同步，从而确保每个方波根据opamp输出生成的SPWM完美“雕刻”。
上面的描述清楚地解释了如何使用IC 555和IC 741制作一个简单的SPWM逆变电路，如果您有任何相关的疑问，请随时使用下面给出的评论框进行快速回复。
5） 无变压器集成电路555逆变器
下面显示的设计描述了一个简单但非常有效的4 MOSFET n沟道全桥IC 555逆变电路。
蓄电池的12伏直流电首先通过现成的直流-交流转换器模块转换为310伏直流电。
该310 VDC应用于MOSFET全桥驱动器，用于将其转换为220 V AC输出。
4 N沟道MOSFET使用单独的dide、电容器和BC547网络进行适当的自举。
全桥部分的切换由IC 555振荡器级执行。频率约为50 Hz，由IC 555引脚7处的50 k预设设置。
6） 带自动Arduino电池充电器的IC 555逆变器
在第六种逆变器设计中，我们使用4017十年计数器和ne555定时器Ic为逆变器生成正弦波pwm信号，并使用基于Arduino的自动高/低电池切断报警。
作者：安斯沃思·林奇
介绍
在该电路中，实际发生的是，4017从其4个输出引脚中的2个输出PWM信号，然后切碎，并且如果正确的输出滤波就在变压器的次级侧就位，则它足够的形状或接近实际正弦波形状的形状。
第一个NE555向4017的引脚14提供信号，该信号是所需输出频率的4倍，因为4017在其4个输出之间切换，换句话说，如果需要60hz，则需要向4017 IC的引脚14（240hz）提供4*60hz。
该电路具有过压关机功能、欠压关机功能和电池电量低报警功能，所有这些功能均由一个名为Arduino的微控制器平台完成，该平台需要编程。
Arduino的程序是直接的，在文章的末尾已经提供了。
如果您觉得添加了微控制器后无法完成该项目，则可以省略该项目，电路也将同样工作。
电路的工作原理
这种带有Arduino高/低电池关闭电路的IC 555逆变器可以从12v、24 V和48v工作到48v。必须选择合适的电压调节器，并相应调整变压器尺寸。
Arduino可以通过usb以7到12v甚至5v的电压供电，但对于这样的电路，最好是以12v的电压供电，因为数字输出引脚上没有任何压降，该引脚用于为继电器供电，该继电器打开电路中的Ic，还用于低电压报警的蜂鸣器。
Arduino将用于读取电池电压，它仅在5V DC下工作，因此使用了分压器电路。我在设计中使用了100k和10k，这些值绘制在Arduino芯片中编程的代码中，因此除非您对代码进行了修改或编写了不同的代码，否则您必须使用相同的值因为Arduino是一个开源平台，价格便宜。
本设计中的Arduino板还与LCD显示器16*2相连，以显示电池电压。
下面是电路的示意图。
电池切断程序：
#包括
液晶液晶显示器（7,8,9,10,11,12）；
int模拟输入=0；
浮点数=0.0；
浮动vin=0.0；
浮点数R1=100000.0；//R1的电阻（100K）-见正文！
浮动R2=10000.0；//R2（10K）的电阻-见正文！
int值=0；
内部电池=8；//引脚控制继电器
int buzzer = 7;
无效设置（）{
pinMode（模拟输入，输入）；
Pinmode（电池，输出）;
Pinmode（蜂鸣器，输出）;
lcd.begin（16,2）；
lcd.打印（“电池电压”）；
}
void循环（）{
//读取模拟输入的值
值=模拟读取（模拟输入）；
vout=（值*5.0）/1024.0；//见正文
vin=vout/（R2/（R1+R2））；
如果（vin<0.09）{
vin=0.0//声明取消不必要的阅读！
}
如果（车辆识别号<10.6）{
数字写入（电池电量低）；
}
否则{
数字写入（电池，高）；
}
if（vin> 14.4）{
数字写入（电池电量低）；
}
否则{
数字写入（电池，高）；
}
如果（车辆识别号<10.9））{
数字写入（蜂鸣器，高）
否则{
DigitalWrite（蜂鸣器，低
lcd.setCursor（0,1）；
lcd.print（“输入V=”）；
lcd.print（vin）;
延迟（500）；
}
有关详细信息，您可以随意通过评论来表达您的查询。
非常感谢您的支持…我制作了最简单的方波逆变器，它工作得很好，从探头开始，它工作得很好，然后我将它添加为正弦波…
http://1.bp.blogspot.com/-z9rrpsti8zs/ubr4ukyulri./aaaaaaaa ESO/rGu sAhOqio/s1600/IC%204047%20逆变器%20电路.jpg I
问：我现在没有示波器
. 插脚10和11上=50 hz和on
引脚13=100赫兹。del ic=4047…服务，离开那里？？
2-要调整ic2 555引脚2中2 khz的频率，我可以使用数字万用表进行调整？？
3-我给变压器上电，我能增加220vac匝数以补偿增加负载时的电压降吗。。在我的计算中，在什么电压下可以增加…？
很高兴你能成功地制造逆变器。
针脚13可以保持打开状态。
您可以通过保持仪表探针的针脚10和接地，或针脚11和接地来调整频率
您可以增加次级匝数以增加输出电压，但增加电压将减少电流，如果负载较高，电流将再次导致电压降。
例如，在确定6个电路的位置时，我建议使用5瓦40瓦的荧光灯作为12伏直流电和220伏交流电的必要电路
谢谢你，很高兴你喜欢这些概念。你必须使用正弦波逆变器来操作荧光管灯，这样它才能在没有噪音的情况下工作。你可以制作555正弦波版本的逆变器，或者你也可以使用下一篇文章中的第二个4017原理图，它更容易修改正弦波逆变器，并且将我的成绩还算不错：
//www.addme-blog.com/modified-sine-wave-inverter-circuit-2/
斯瓦加塔姆爵士，关于第一个基本设计电路，可以使用什么尺寸的mosfet来获得5000w的交流输出？
路易斯，MOSFET是第二件事，首先您必须适当地确定变压器和电池的尺寸，然后可以相应地选择MOSFET：
计算电池，变压器，变频器MOSFET
好的，谢谢你的回答，先生
亲爱的先生：，
在您的4号符号波逆变电路（另一个符号波版本使用ic 555）中，您使用了两个555定时器ic一个741运算放大器和两个irf540功率mosfet，如果我使用12-0-12 5安培变压器，它的最大功率是多少？我可以使用四个540 mosfet和相同的变压器来获得更多的瓦特吗？它的组件交换是什么？如果可能，请给我发送相同的电路图。
谢谢你。
你好，Sekhar，MOSfET就像开关，它们只切换功率，不增加功率，功率或功率由变压器和电池决定…MOSfET必须根据其最大功率进行额定。一个12伏5安培的输出仅能产生50瓦的功率
亲爱的斯瓦加坦先生：，
您是否建议在逆变器应用中并联连接变压器，因为我手头上有两个从旧UPS采购的500VA变压器单元，它们的尺寸、重量、输入/输出电压和功率都相同。
变压器在引脚中具有PRI 2和SEC 2输出销。
我的问题是：
1.我是否可以将它们并联，并从中获得1000VA的电源。
2.我注意到，在并联绕组时，两个阶段的电阻下降到每个变压器电阻的一半以下。
（澄清：pri对pri和sec对sec合在一起）。
尽管如此，为了安全起见，我从未在我制作的变压器装置上使用过电源。
3.并联两个变压器以获得更大的输出功率，这对手动或准备好采购的逆变卡的逆变电路是危险的。
4.这是我们可以做或尝试的明智之举吗？如果我们在它们之间设置足够的间距和通风，那么它们之间的热分布如何？
我更喜欢从你的网站制作电路，因为我很长时间以来都信任他们。
亲爱的舍温：，
如果变压器的规格相当，则可以在逆变器应用中并联连接一次侧。
但我不建议并联连接二次侧或220V侧，因为存在极性相反连接的风险，并且规格稍有不匹配可能会导致电源浪费。
因此，一次直流侧可以与逆变器并联，二次侧可以单独连接到单独的负载。
谢谢你信任我的电路，这是我的荣幸！
先生我有一个问题。。如果我可以在任何逆变器电路（如200w或500w）中使用7ah 12v电池，那么有多少电流流向
变压器一次连接的两点…如果我们有12-0-12变压器。。先生，请给我写当前值。。
Apurva，使用7Ah，您只能驱动高达100瓦的负载，如果超过此值，则会对电池有害。
将瓦特数与电池电压分开，以使电流流过电线。
好的，还有一件事要解释，先生，如果我使用12-0-12 5安培变压器，电路将由2个mosfet和脉冲发生器ic制成，那么输出交流电流的功率是多少。如果电池将有7ah 12v…并解释有多少电流通过变压器的两个连接点进入电路？？？。我能找到吗该点至蓄电池的最大电流安培数小于…？？
将12乘以5将得到逆变器的近似输出功率。但实际上，由于变压器效率低下和标签错误，其结果可能远远低于此结果。
将变压器的瓦数除以蓄电池电压，得到流入变压器绕组的近似电流
流入变压器绕组的电流将额定为变压器的实际安培数或不同？意味着如果我有300w变压器，则流入变压器的电流将为25安培，配备12V电池？
在您的示例中，25安培将是变压器的最大容量，但实际电流将取决于蓄电池能输送到变压器中的电量。它还将取决于负载。负载越小，变压器的电流越小，负载越高，电流越大，但这最终取决于蓄电池容量。
这意味着如果电池是7ah 12v和10amp变压器，那么它只能产生120W的电量。但我的ups不会出现这种现象。因为我的电脑ups发出2个100w灯泡15分钟的光，并且ups中使用的变压器不超过10amp，因为核心是（1英寸）和线轴大小（1.5平方英寸），所以我无法理解这是怎么可能的。
我已经向您解释过，如果您在12V 7Ah下运行超过100瓦，电池会损坏，因此不建议使用。
您所指的变压器可能是铁制变压器，而不是铁制变压器，因此它看起来更小，但额定容量更大。
我可以为12v 7ah电池使用10amp变压器和任何逆变电路（其中将使用2或4个mosfet）…其输出功率超过200瓦或更长，持续几分钟，如10或15分钟，可以吗，先生？？
这可能永远不可能，10安培12V变压器永远不会产生200瓦。请尊重计算，请不要给出模糊的解释。
那么我的电脑ups是如何提供超过200瓦的电量的呢？
你们用电表检查电流和电压了吗？
根据你最后的评论。（12月30日）我有，结果会很好…意味着led发光闪烁型。。这意味着它是正确的，并且电压会在电路的任何一点上下变化，比如两个mosfet的栅极引脚…但是在连接变压器12-0-12之后，一个mosfet将在bc547侧发热，并且变压器的输出中不会产生交流电源…我不明白为什么会发生这种情况…我认为mosfet会损坏，但我检查一下……会没事的。。先生，我用的是irf44n mosfet…先生，我再问一个问题，多少安培。。本项目中使用的转换器…请推荐我，先生。。
Apurva，可以很难知道您的装配中可能存在错误而不实际检查，所以我不能从这里建议任何东西。

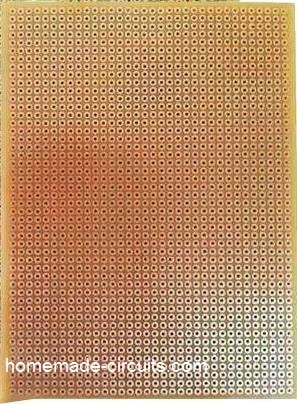

你用什么来连接零件，它是一个试验板吗？…在这种情况下，移除零件并使用类似于此的条板重新构建：

//www.addme-blog.com/wp-content/uploads/2019/01/71TSLLGNKDL._SL1100_.jpg
先生，我可以用你给定的图版画出我的项目，但我不知道问题出在哪里。。还有一个建议我需要多少安培。。本项目中使用的变压器最小值和最大值。。
我建议你通过焊接来建造它，不要画任何东西…变压器的安培数可以是1安培到5安培。
我无法对您的电路进行故障排除，因为它需要实际检查
是的，先生，我可以用锡焊画画。。我可以用万用表（将稳压器设置为电压）检查从插脚3到所有电路（如bc547插脚、mosfet插脚）的每一个位置的点之后的情况。。但是我不明白为什么mosfet会发热。。哪怕是一边…请告诉我，先生，我离开的地方，以确定我的过错。。
然后不要使用MOSFET，用像TIP31或任何类似的晶体管来代替它
那怎么联系呢，先生。。基极发射极和集电极。。我能用吗
哪个是功率晶体管55MJT。。代替它…还有一件事是两个晶体管都是npn aur一个是npn另一个是pnp…给我一个连接和合适的晶体管名称先生..请
明天我将尝试更新图表，我认为您也应该尝试本文中的第一个设计：
//www.addme-blog.com/2018/06/7-simple-inverter-circuits.html
在你之前的评论中，我可以使用tip31晶体管，因为它在我的市场上有售…
是的，你可以，把散热器也放在上面
先生在第二张图中，连接到齐纳二极管的电阻值是多少…10k aur 10ohms…哪一个是…请评论我…
它们是10欧姆1/4瓦
谢谢，先生…
欢迎你，阿普瓦！
Sir在第二张图中，ic555的引脚3产生的7v通过10ohms和9.v齐纳二极管，它显示在mosfet的栅极中为2.33v，另一侧的10k电阻显示为0。连接到bc547底座的33v…但对变压器没有任何影响，变压器二次侧也没有产生任何交流输出。。请解决我的问题，先生…
Apurva，你可以移除齐纳二极管，我介绍它们是为了在两个MOSFET的传导之间建立一个隔离…但是基本上你可以移除它，用一个导线连接代替它们。我希望您已将二极管连接到变压器绕组上，如图所示。最初可以使用1N4007
您也可以尝试此电路：
http://danyk.cz/menic230.gif
先生，我可以做这个一级或二级电路图吗？因为在给定的电路图和二级电路图中，某些元件不同…我可以做哪个…还有一件事我可以从电路中移除齐纳二极管并将其放置在4007中而不是5408中…然后它可以正常工作是的是的不是…请告诉我先生…
阿普瓦，你可以做任何你觉得容易的事，两者都会起作用。您可以卸下齐纳二极管，也可以在变压器绕组上使用1N4007。
主席先生，我是根据你的意见，但问题是。。一个mosfet将发热，栅极上的电压将与ic 555的引脚3电压相同，另一个mosfet的bc547连接处，其mosfet的栅极引脚上没有显示任何电压…为什么会出现这种情况，请解决此问题，先生…我移除了齐纳二极管和5408中的1n4007…
这意味着您的IC 555没有振荡。首先制作一个简单的IC555闪光器，确认它是否在振荡。断开IC引脚3的所有连接，并通过1K电阻器将LED从引脚3连接至接地。
还使用10UF更换PIN＃6/2电容
现在，led应该闪烁，如果不闪烁，则说明您的IC 555电路有故障……首先确认这一点。
先生，我用irfz44n mosfet代替irf540n…我想这没问题…请把这两个评论都告诉我先生…
是的，它也会工作......
好的，先生，我会的！
我可以在我的项目中使用全桥pwm逆变器电路图吗…变压器没有中心带…在你的第二个电路图中…。
你是说从上面算起的第三张图吗？
是的，标题在哪里（IC555全桥逆变器电路）…我可以毫无疑问地将其用于我的项目吗…
阿普瓦，是的，这很容易，但你需要两个电池。
还有请告诉我，先生。。为什么你的信息不出现在我的电子邮件id中…在评论、姓名框下方的电子邮件框中使用
请检查您的垃圾邮件文件夹，或您电子邮件的垃圾邮件文件夹…并让我知道您是否收到了这些电子邮件。
先生，我可以用7V的电池…
请看图表有两个电池。
请告诉我，先生，我能用单电池吗。。Aur单电池系统电路有任何修改…请帮助我，先生
单电池将无法工作，本设计中不可能对单电池运行进行其他修改。
但是ofset Adjust如何在给定的链接中工作，以及如何调整它？
通过在IC的PIN＃1,5,4跨越PIN＃1,5,4的10K预设，可以通过PIN＃1和引脚＃5连接预设的外部引线来纠正偏移空问题，并将中心引线与PIN＃4连接
好的，先生，谢谢
好日子先生，
如果我用铁氧体变压器将555定时器逆变器转换为直流升压，并使其在12v输入下达到310v输出，请使用上面所示的电路，先生，您可以看到在运行H桥逆变器时，直流到直流的输入电压将降低10到11v，同样，310v的整流直流电也将减少，因此在这种情况下，我如何使用555的反馈电压自动增加pwm，以在11v的状态下精确地实现310v，从12v输入到直流到直流升压？
Kabir，您可能必须使用本文最后一个图表中使用的概念
https://www.homemade-circules.com/simple-solar-mppt-circuit-using-iC555/555/
仅构建IC1，IC2和741级，并在上述制品中替换现有IC 555 PWM。
然后，PIN＃3的PWM可用于控制逆变器输出。
741输入可以通过在逆变器220V输出端创建电阻分压器来获得，这样大约12V被发送到741输入端，这必须与逆变器输出端的220V相对应，现在如果220V趋于上升，PWM将被迫变窄，反之亦然。
亲爱的斯瓦加坦：，
非常感谢您的及时回复，以及您在本网站所做的一切。你是说第二个电路的输出是方波吗？（您在电路描述中写道，它会生成正弦波，我将其解释为正弦波的PWM图像）？
亲爱的迈克尔，
PWM是在所有正弦波逆变器中产生纯正弦波的标准数字方法。但理想情况下，它是一种SPWM，可在输出端转换为完美正弦波。
然而，只有在使用变压器或通过使用电感器和电容器的情况下，才可能是这样。
话虽如此，使用SPWM时，即使没有电感器或滤波器，负载最终也会将输入解释为正弦波，尽管这是一个稍微粗糙的正弦波。
因此，第二电路理想地应具有SPWM输入而不是均匀的PWM，如图所示。
亲爱的斯瓦加坦：，
在第二个电路中，我不明白IC 555如何使电路产生纯正弦波，也就是说，它如何产生正确的PWM。你能解释一下吗？
亲爱的Michael，由于不使用trafo，因此很难获得纯正弦，但是您可以在输出端添加LC滤波器，将波形实际切割成正弦波，您可以参考以下类似概念，这将有助于理解trafo输出端的波形转换。
//www.addme-blog.com/modified-sine-wave-inverter-circuit-2/
请告诉我齐纳二极管是如何实现死区时间的。
齐纳二极管确保晶体管仅在触发电压交叉一旦交叉齐纳值，直到那么晶体管保持关闭
谢谢你的及时回复。你的电路非常有用。你的想法使用简单的电路，但它做得非常出色。
你最欢迎你，我很高兴你发现它很有用
亲爱的斯瓦加坦：，
非常感谢您的回复。是的，你说得很对。电梯以前没有开到顶楼，但现在我的H桥灯终于打开了。
你好，雷茨
不客气，瑞兹！
亲爱的斯瓦加坦
我对初级绕组的中心点击有问题。我理解变压器如何以及为什么是如何工作。注意到您的设计解释：
“MOSFET的栅极处的齐纳二极管引入了MOSFET传导之间的略微延迟时间或死区时间，并且抑制了两个MOSFET的任何可能性即使是一秒钟的一小部分也会接合在一起。”
由于MOSFET不能一起传导，那么是否可以在没有中心抽头的线圈上使用该电路，将两个MOSFET的漏极连接到线圈的一侧，将线圈的另一侧连接到+12V？我这样问是因为我正在考虑一个12VAC电路来驱动去磁/消磁线圈。我有一个旧的12VDC自动电磁阀的核心，我想用它。可能必须稍微提高频率。
谢谢你提供了一个很棒的网站。我从阅读评论和你的回复中学到了很多
雷茨
谢谢你，瑞兹，
您想象的方法可以简单地使用单个mosfet和单个输出振荡器（如IC 555）来应用，但是这不会产生推挽效应，而推挽效应正是使用全桥网络的主要目的。
通过使用单个mosfet、单绕组拓扑，您可以消除中心抽头混乱，但次级输出将是单侧波形，而不是交流波形。
我希望你明白了。
下图中的PWM 555有助于IC IRS2453D产生正弦波
应将其设置为最低200Hz，55Hz不会给出正确的结果
先生，如果说555定时器的引脚3保持在50Hz到55HZ之间，IC IRS2453D保持在50Hz，会有什么影响？
卡比尔，你指的是哪个555 IC？下图中的第一个555或PWM 555？
先生
我已更改1k和c2并成功实现50HZ；但问题是，频率并不是保持在50HZ不变，当电源关闭并再次打开时，频率波动到55HZ，当你再次测量时，你会看到频率从50HZ变化到55HZ左右。因此，您必须重新设置它。帮助
卡比尔，你在哪里测量的频率？请在555 IC引脚#3…处进行检查，或者您可以用固定电阻器替换预设值，以永久固定该值。
主席先生，我已提及有关的连结；如果我用15v替换齐纳，10k 1/2瓦的电阻器是否需要更换？或者那个9v 1W的zner会给我15v的输出电压？
卡比尔，发射极处的输出电压将比齐纳值低约0.6V。
15K也可用于15V齐纳…该电阻器确定齐纳的发射极电流和安全工作电流。
主席先生，我如何从太阳能电池板上从80V中获得12V以驱动我的电路，因为您在全桥梁侧使用33k 10Watt R并获得15V？我已经使用了33K 10WATT，但电源电压为60V，因此我得到15V掉，当我连接电路时，电压降至1V和电路没有功能，我怀疑导致这一点的电源电压差异，帮助。
Kabir，您可以使用BC546发射极跟随器晶体管来实现，如下图所示：
//www.addme-blog.com/2014/11/48-v-inverter-circuit.html
先生，那么555定时器应该在哪个频率下进入全桥状态以获得5HZ的输出？
频率相同，即50Hz，需要为IC 555设置，最好为50%占空比。
此占空比可以更改以调整输出AC的RMS值
Kabir，两个电位器都用于PWM设置，相邻的1K电阻器和C2盖可以调整以调整频率。
先生
在全桥侧，有2个电位器，请问哪一个用于设置频率，另一个如何设置占空比？我已经有频率了。
愿真主保佑你，保护你免受不可预见的威胁，阿门。
非常感谢你。
不客气，愿上帝也保佑你！
对不起，我的问题太多了。
在将铁氧体磁芯馈送至全桥段之前，我是否可以使用BUCK变换器将输出电流最大化，并将电压稳定到铁氧体磁芯所需的电压水平？
不需要buck变换器，适当减小输出绕组…。。
谢谢你的回答：这是非常正确的，先生。
我已将Zen二极管从7v更改为3.5v，它成功地驱动了我的IRFP450，对于Trf绕组，我已将主电路的SWG更改为30swg 10（绞线）5o调谐，并将次电路的SWG更改为40调谐5（绞线），考虑到输出电压将降低，但电压仍保持不变（当我应用12V输入时为230v dc）如果我移动到24v，输出增加到430。我的目的是直接从太阳能电池板上施加60v电压。也就是说，在这个阶段，当我施加60v电压时，输出电压将达到1000伏。但在555定时器放大器中，主调是50，次调是200。这正是我的第一个绕组，当我施加12v电压时达到320v dc，这就是为什么我将二次绕组改为40调，以降低电压。帮助
初级绕组最好等于电源电压…对于60V，必须使用60匝。为了降低输出电压，可以减少输出绕组的匝数。
谢谢你，先生，
先生，如果我改变铁氧体trsf输出的电容值，即从22uf/400到2200uf/450，我的输出会有什么影响；它的电容会改变，或者输出负载会有变化？
Kabir，如果滤波器电容值增加，输出响应将改善，但输出电压可能因此增加，需要使用PWM调整进行校正。输出负载不需要任何更改。
先生，我已经注意到我的问题，电路中的IRF547，我已经用IRFP450代替了它，这阻止了电路工作；稍后我只参考你的555定时器DC-DC升压转换器，我刚刚从电路中消除了10k和9v z，电路现在工作得很好。但是我用12v电池测试了它，获得了320v DC输出主席先生，我的问题是，当我使用太阳能电池板的60v输入时，输出电压是否会改变？我的铁氧体磁芯一次绕组为50调，5股20swg，二次绕组为200调，单股20swg。你可以看到，我已经改变了电路中SWG的规格；这是因为我确定了逆变器的输出负载和线规的最大电流，0.5mm似乎不能承载高负载电流，1.00mm不能承载高输入电流。但如果我根据我的假设出错，请纠正我。
嗨Kabir，9V齐纳可以减少到一些较低的值，说4.7V等，因为齐纳有助于实现对Inveter的安全功能重要的死区段......无论如何，对于60V输入，TAFO需要相应地尺寸并且可以改变绕组以从设计中获取任何所需的输出。
与其使用单根粗导线，不如使用多根细导线并联，以获得更有效的响应……与其使用20SWG，不如尝试并联几股30SWG。
..并确保IC 555的工作电压为12V，而不是60V。
休息吧，一切都会好的。
试着用10股30SWG等代替5股20SWG…
先生，请紧急帮助我，
我已经建立了第一个电路，但在测试之前，我想确保齐纳二极管的电流极性，正如您所说，mosfit将根据555定时器的正负脉冲进行传导，因此通过查看电路，您可以看到齐纳二极管正对着mosfit，所有这些都是正的，也就是说，在正脉冲下，其中一个mosfit不会传导。或者说，它们是这样的。帮助
Kabir，第一个电路中的齐纳二极管位置正确。
BC547s发射器的正极将通过齐纳阴极进入mosfet栅极。
齐纳二极管不象整流器二极管那样工作。
谢谢你的回复，先生，希望你做得很好。我有一些问题。我应该使用哪个电路？变压器和电池的额定值是多少？那是正弦波还是方波逆变器？？
如果集成第二个电路，它将成为正弦波。
变压器和电池额定值可根据您的逆变器功率要求…
先生，我在proteus上做了这个，但是还没有得到想要的输出，你能检查一下吗？？我必须为我的大学项目做一个100瓦的逆变器。需要你的帮助吗
asad，很抱歉，我无法验证软件解释，但我可以保证该逆变器在实际构建时将按照规定运行，不会出现错误。。
您好，先生，您能帮我看一下12v dc到60v dc 100w的电路图吗？谢谢
你好，ERic，您可以尝试下面文章中的第二个电路概念
//www.addme-blog.com/2014/05/generating-electricity-from-road-speed.html
你好先生，
最美好的祝福
先生，你能帮我做一个交流电压脉冲超过500瓦的逆变电路吗？这样，如果500瓦的灯亮了，灯可能会闪烁，闪烁的节奏可以用电位计设置，频率至少为50Hz，最大为100hz。
谢谢我的问候
您好，ningrat，很抱歉，我无法正确理解您的要求和电路的应用需求
对不起，先生，如果由于某些因素与您的想法相反，实际上我想创建一系列的电捕鱼来输出脉冲交流电压…
如果我的要求与你的要求相反，请再次原谅我
致以我的问候
Ningrat，你的意思是说你想要一个220伏的发电机电路有一个变频调节？？
卡盘，你可以用2N2222代替2N3053
您好，先生，我没有看到您的回复，请在这里回复我，以便我将继续我的项目谢谢
先生
如果您收到我的电子邮件
Ningrat我没有收到任何电子邮件，
请再次发送或在以下论坛中发布
/论坛/论坛/电子电路讨论
在这个论坛上，我是管理员。
你好先生，我需要你的帮助
我正在设计一个数字显示电路，有一个组件我在ma国家找不到，比如2N3053晶体管。是否有任何其他晶体管用于替换和gv me相同的配置？？？？谢谢
我已经在另一篇帖子中回复了同样的评论
您可以改用2N2222
你好，先生
我希望你永远健康。。
主席先生，如果我可以发送电子邮件给你，因为我想讨论一个计划，我发现很难附加在这个论坛的计划
您好，Ningrat，对于长期咨询，您可以在这里注册并开始发布
/论坛/论坛/电子电路讨论
或者您可以使用我的电子邮件admin@domestice-circuits.com进行简短讨论
先生
也许您有建议直流转换器电路12VOLT到300伏直流并转换成220Volt AC
您可以尝试本文介绍的电路，您可以用上述555电路级替换IC
//www.addme-blog.com/2013/09/half-bridge-mosfet-driver-ic-irs21531d.html
我试着用s8550-s8050替换晶体管，做了一系列工作，非常感谢先生
致以我的问候
太棒了，恭喜你
非常感谢，先生，
先生，如果我可以用其他类型的晶体管替换BC547和bc557，可能是BD139和BD140或s8550和s8050？如果可以，我需要更改其他组件的值？
致以我的问候
是的，你可以，但这将是不必要的成本…。
不需要更改其他组件。
我需要一个电路备用自动充电器为12伏电池充电，最大电流为2安培，此电路将安装在逆变器中。
自动问题是：
1.当电池电量充足时，自动切断充电电流
2.断电时逆变器将自动开启
3.电源恢复时，逆变器将自动关闭。
非常感谢你，我的问候
Ningrat，您可以尝试下面文章中的第二个电路
//www.addme-blog.com/2011/12/how-to-make-simple-low-battery-voltage.html
充电输入可以从任何合适的电源获取…
你好，先生
你能再帮我一次忙吗，我必须用铁氧体变压器来支持充电器电路，我会插上我制作的逆变电路。
我一直在使用备用充电器，它使用铁变压器，我认为如果电路使用铁氧体变压器，会更方便。
非常感谢你，我的问候
Ningrat，请给出充电器的技术规格
一个紧迫的问题，为什么我想做这个逆变器，因为在这个地区，我经常在4小时内停电
如果有可能的话，这将大大帮助我
非常抱歉，先生，我的问题太多了，弄得我很困惑
事实上，我需要一个简单的电路使用变压器铁氧体逆变器，可用于供应家用电器，如水泵，风扇，电视和其他类型的感应电机。
该电路可能能够使用ic TL494、NE555，因为元件在我所在的区域非常容易，在我所在的区域IC35243525、IR2153和其他类型的电路中，有些电路使用的元件在can中非常困难
Ningrat，你可以试试上面解释的基于IC555的铁氧体电路，它一定会达到你想要的目的…。
或者您也可以尝试以下设计
//www.addme-blog.com/2013/10/modified-sine-wave-inverter-circuit.html
先生
系列，例如用于将高频转换为低频的
四个MOSFET在低频50 Hz下切换，以便在负载上执行50 Hz AC
如果使用二极管电桥将电路的输出转换为直流电压，然后将直流电压转换回交流电压，那么它可能是什么？
在此问题中可以转化为DC电压低频AC电压的系列串联？
铁氧体磁芯只能在高频下工作，这就是为什么最初使用高频将电池电压提升到220V，然后再转换回低频供家用电器使用。
如果我们改变Rt和Ct的值以获得50Hz，它是否可以应用于铁氧体变压器？
我指的是一组额外的输出变压器，它将转换为50Hz 50kHz的频率
铁氧体变压器应与具有50 kHz频率的第一图连接，下部电路需要设置为50 Hz ......
负载或设备可直接连接到下部电路mosfet。
来自顶部电路的50 khz通过桥式整流器馈送至第二个电路
主席先生，该电路产生的高频交流电压为50kHz，能否转换为50Hz–60Hz之间的低频交流电压
第二个电路中的Rt、Ct值决定负载的50Hz频率。
您可以在IC的数据表中获取公式
谢谢你，先生，
我找不到超过10安培的二极管。。有没有最好的解决办法
你可以试试6A4二极管，看看它们是否工作正常？
你好先生，
我非常感谢您能够通过发布一个在铁氧体变压器上工作的逆变电路NE555 ic来回答我的问题，如果我要问更多关于这个电路的问题，我真的希望您不要感到厌烦。
我祈祷上帝保佑你的家人
欢迎你，宁老鼠！！你可以随意发表新的评论
我的另一个问题，先生，如果我想修改一个小于50瓦的低瓦逆变器，请说明我要更改或添加什么。我可以更换高度电压互感器吗？或者我要增加更多的晶体管，请问我应该做哪一个？？
你想做什么修改？？
谢谢你，先生
安培=1W/230V
=0.004348A？？
是的，没错。电流的测量单位为安培。
电流与安培相同吗？
感谢主席先生，愿上帝再次扩展你的想法
如果我得到u，例如，如果我的电流是9瓦，电池是100AH，答案是100/9=11.1*0.6=6.6小时？？
它应该是负载电流，而不是负载瓦数…您的程序是正确的，但在9瓦的地方，您必须施加电流。
电流可以用负载电压除以9瓦来计算。
先生，请像对待我们一样帮助我。请指导我如何计算电池毫安时。假设电池是12伏100毫安时，并连接了500瓦逆变器，如果我连接了7个电话充电器，每个是6瓦和9瓦CFL，电池充电需要多少小时才能完成
我猜你的意思是说100AH电池？？
您只需将电池AH除以负载电流，然后将结果乘以0.6，即可获得大约的电池备用时间。
您好，斯瓦加塔姆先生，我设计了一个逆变器，它工作得很好。但我的问题是“散热器没有连接风扇，而且温度很高。我需要一个自动风扇电路，用于冷却散热器。每当散热器开始加热时，风扇将自动吹风，每当它停止加热时，风扇将自动停止脚踝
你好，查克，你可以试试下面的概念
//www.addme-blog.com/2015/03/fan-speed-controller-for-heatsink.html
主要目的地的斯瓦加塔姆地区，一台最先进的逆变器，用于中央终端的电子设备的供电，并可对现有设备进行改造。pompa consuma 40w。该设备可根据用户的需要进行修改。请注意
这是我最喜欢的一种蔬菜
长官，直升机到底是怎么回事。这是一个电路。如果是的，你能上传吗，让我看看。谢谢
您可以在这里了解详细信息
//www.addme-blog.com/2013/04/how-to-modify-square-wave-inverter-into.html
花旗圈方波还是正弦波？如果方波在哪里连接斩波器并使其修改正弦波？谢谢
这是方波，在NPN/PNP的底部添加斩波器
我用的是一个简单的变压器。当我按下ctrl+E时，请告诉我如何计算这些值，如初级电感、次级电感等。您能为我推荐一些用于此目的的计算器吗？。我的要求如下：一次电压：220V，50Hz二次电压：12V，1A
我已经在这个网站上讨论了如何设计逆变变压器，你可以参考那篇文章。你可以通过上面的搜索框或谷歌搜索找到它。。
先生，我可以用6-0-6连接上述电路吗？瓦特是多少？
如果电池也是6V，可以使用它
我用12v，0，12v到230v交流电，它能在上面的雪上工作吗？长官
是的，我会工作的
先生，上面的电路能在没有噪音的情况下为风扇供电吗？？？
您可以将电容器与风扇连接以降低噪音
先生，上面的电路会给什么电器供电？
它将为大多数使用内部开关电源的设备供电
请先生，你能帮我看一下IC 4047和fets 1kw的电路图吗？因为这是我唯一能找到的电路。谢谢
Eric，你可以试试下面的设计
//www.addme-blog.com/2014/11/48-v-inverter-circuit.html
你可以用场效应晶体管代替双极晶体管，并在它们的栅极上使用100欧姆电阻
我是伟大的这么多，我非常赞赏你的网站
hi swagatam第一张图的变压器额定值是多少
嗨，戴维斯，它可以按照你自己想要的规格…。
请你帮助我，告诉我如何知道变压器瓦特，因为我有UPS变压器，但我不知道它瓦特？
在电源侧使用交流电源，然后使用交流电流表直接测量另一侧导线端部的电流……然后将读数乘以这些导线的电压规格
先生，请问这个逆变器的功率是多少？
将取决于trafo瓦数和蓄电池AH容量。
