在这篇文章中，我们将尝试建立一个自动电池充电器电路使用转储电容器的概念，自我检测和充电多组电池。
电路目标和要求
- 我叫迈克尔，住在比利时。
- 我发现你的网站谷歌直通我的搜索电池涓流充电器的过程中。
- 我已经检查了所有的99电池充电器但找不到维护多个电池的电池。
- 我还在寻找一个很好的电路，因此，我希望也许你能帮助我。
- 在家里，我们有各种各样的铅酸电池，在冬天，它们中的大多数被忽视了。
- 导致弹簧，支票电池使得它和哪一个没有。
- 问题是电池的多样性我是一个自行车手，我的兄弟们有一台小型挖掘机和拖拉机，我们有两辆有两个大篷车的货车，我们（我、妈妈、姐姐、两个兄弟和三个女朋友）都有一辆车。
- 所以你可以看到各种各样的电池，在过去我买了一个智能7级充电器，但不可能只用一个充电器来照顾所有的电池。
- 所以我问你能否为我设计一个电路。
- 具有以下规范：
- 同时保持至少5个或更多电池。
- 检查电压。如果低转储电容器到电池。
- 能够处理低至3盎司的容量至200AH。
- 安全运行24/7，无需用户输入。
- 我给出了一些思想的一些事情：
- 随着盖帽的使用，不需要重型电源变压器，因为变压器的负载处于控制状态。
- 一个可选择的电容器，取决于电池的容量。
- 对我来说，一个问题是找到一些可以在一个时基上激活多个输出的东西（使用lm311来检测电压，使用mosfet来转储555）。
- 某种指示器，它将指示哪个电池需要最多转储或立即转储，并找到坏电池。
- 如果您认为我犯了一些错误，或者我的要求是不可能的，请让我现在。
- 如果您可以实现额外功能或安全功能，我没有想到要添加或修改：）
- 我是学生获得在电力学学士学位，我是一个电子爱好者，有一间全元器件一起玩。
- 但我缺乏设计能力为构建电路满足我的需求。
- 我希望能引起你们对这个问题的兴趣，希望你们能抽出时间为我设计一些东西。
- 也许这条线路会成为你网站上的第一百条！
- 也伟大的工作与您的网站，希望所有最好的为您！
该设计
所讨论的使用卸载电容器对多个蓄电池自动充电的电路概念基本上可分为3个阶段：
- 运算放大器比较器检测器级
- IC 555的ON / OFF间隔发生器
- 转储电容器电路级
运算放大器级被配置为维持电池的充电水平的连续感测，并且相应地执行跨附接有其相关输入的电池充电过程中的截止/复原。充电过程是通过电容器转储系统中进行。
让我们来详细地了解一下这些不同的阶段:
自调节4电池Opamp充电器电路

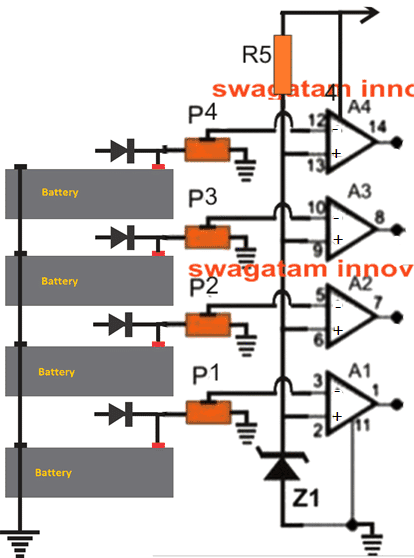

该设计内的第一阶段是opamp电池上的电荷探测器电路，可以在下面看到这个阶段的原理图：
零件清单：
运算放大器：LM324
预设：10K
齐纳6V/0.5瓦
R5 = 10 k
二极管= 6A4或根据充电规格
我们只考虑4个电池，因此使用4个opamps.对于相应的过充切断。A1至A4运算放大器取自四路运算放大器IC LM324，每路运算放大器均配置为比较器，以检测连接的相应电池的过充电水平。
从图中可以看出，每个OPAMP的非反相输入配置有相关的蓄电池正极，以实现所需的蓄电池电压感应。
各个电池的焊机与电容器转储输出连接，我们将在文章的后期部分讨论。
放大器的反相(-)引脚通过一个普通齐纳二极管指定到一个固定的参考电平。
与运算放大器的（+）或非反相输入相连的预设值，用于设置与相应（-）引脚齐纳参考电平相关的精确满充电触发点。
设定预设使得当相关电池电压达到完全充电水平时，opamp的引脚（+）处的比例值刚刚超过（ - ）引脚齐纳参考电平。
上述情况会立即将运算放大器的输出从其初始0V变为等于电源电压电平的高逻辑。
opamp输出的这一高电平触发IC 555 atable电路，从而使IC 555能够在连接的电容器转储电路上产生周期性的开/关间隔……以下讨论将向我们解释程序：

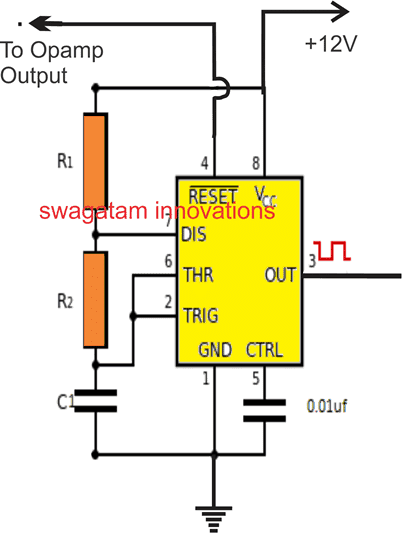

IC 555稳定产生周期性的开/关
下面的示意图显示了IC 555级配置为非稳态用于预期周期性接通/断开产生用于随后的电容器转储电路。
零件清单
IC=IC 555
R2 = 22 k
R1, C2 =计算得到所需的卸荷循环率
如上图所示，销＃4这是IC 555的复位引出线与相关运算放大器级的输出端相连。
每个opamps将具有其自己的单独的IC 555级以及电容器转储电路级．
当电池处于充电过程且opamp输出保持为零时，IC 555 astable保持禁用状态，但当相关连接的电池充满电且相关opamp输出变为正极时，连接的IC 555 astable激活，这导致其输出引脚#3产生周期性开/关循环。
IC 555的引脚#3配置有自己的独立电容转储电路，该电路响应IC 555级的开/关循环，并开始在相关电池上对电容器进行充电和转储。
为了理解这个转储电容的行为如何响应IC 555开/关周期，我们可能必须通过文章的以下部分:

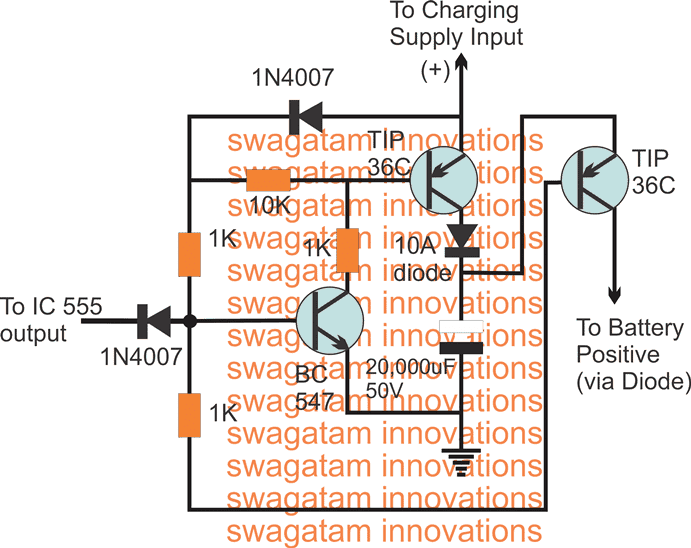

电容卸载充电器电路：
根据要求，电池需要通过电容转储电路充电，我提出了以下电路，我希望它能按照预期完成工作：
以上所示的电容器转储充电器电路的功能的电路可以得知以下的说明中：
- 只要IC 555保持在禁用状态，就允许BC547通过其基座1K电阻器获得所需的偏置，这又将相关联的Tip36晶体管保持在接通位置。
- 这种情况使得高值集电极电容获得充电到其最大允许的上限。在这个位置上的电容器在充电待机位置武装。
- 此刻IC 555阶段被激活并开始它的ON OFF周期，该周期的OFF时段切换到OFF BC547 / TIP36对，并切换ON极端左侧TIP36，这会马上闭合和转储从电容器中的电荷到相关联的电池积极的。
- 从IC 555的下一个ON循环将情况恢复到以前的条件和充电的20,000uF电容，并且再次，与下一个随后的OFF循环电容被允许倾倒其电荷通过相关的TIP36晶体管。
- 这种充电和倾倒操作持续进行，直到相应的电池充满电，迫使opamp关闭自己和整个过程。
所有的opamp以类似的方式工作，通过感知附加的电池条件和自我启动上述解释的程序。
这结束关于使用电容转储充电所提出的自动多电池充电器的解释，如果您有任何疑问或质疑，请不要犹豫，通过意见交流...
嗨Swagatam，确保我理解的电池电压设定点。如果我要被充电到电池电压为15V，我会用一个15V的稳压二极管。如果我要作出这样的希望值，我可以用一个30V稳压，然后锅作为分压器得到一个0-30V变量设定点。
谢谢，肯
嗨，Kenneth，齐纳值不是临界值，预设值根据齐纳值调整截止点，但齐纳值必须低于蓄电池电压。
超级电容器充电器。
你有超级电容充电器的示意图吗？
我正在给一个6块2.7伏120F超级电容器充电。如有任何帮助，将不胜感激。我试着用12v电动发电机给它充电，除了发电机的输出，它不会充电。伊万用电池充电器和110/12v电源给它充电，但不能用MGen，你能帮我吗。
吉姆
嗨，如果超级电容器的电压为2.7 V，则必须确保电机的12 V电压适当降低至2.7 V水平。你可以通过降压转换器，通过桥式二极管网络对电机进行整流后
你能使用相同的设置禁令对多个交流发电机开发一个系统来维持电力吗
长官，我想知道电池是连接在电池背面的，所以4S和2P的所有电池都可以充电。
如何在电池组中为单个电池设置电压检查电路？？
Ashutosh，是的，电池组内的电池是串联的……因为它们是紧密密封的，所以无法检查单个电池的状况。
我有一个旧款(2003年)混合动力思域的电池组，有20个6.5安培小时。电池棒。我想要充电和安全的循环他们，3,4，或更多同时。由于DIY的电路很快变得昂贵，我看到这个电路使用了倾销电容，并认为它可以便宜地适应镍氢类型的电池。电池棒从车里拿出来了，也将从包里拿出来。你认为这是一个值得去的方向吗?
非常感谢！
电池充电器电路一点也不贵，事实上，转储电容器电路可能比标准充电器更贵。您可以制作以下电路并根据自己的需要实施：
需要根据电池AH规格计算电阻，并且需要设置预设R2，使得输出电压略低于电池的完全电荷限制
好日子先生。我必须说，你一个很好的和在该领域经验丰富的老师。我想学电子，从如何阅读示意图，如何与他们建立项目开始，但我没有一个可以让我在该部分的好意。
感谢Alexandar，学习电子学可能是一个漫长的过程，可能需要很多耐心、理解和实际实验。如果你有具体的问题可以在这里问，我会尽可能地指导你。
我喜欢所有这些，并想学习它们。我希望你能教我电子学的基础知识。从你们到目前为止对听众的反应中，我可以看出你们确实是一位优秀且经验丰富的教师。有一次，我想给一个可以用作手机电源的电容器充电，但我最终放弃了这个想法，因为我不知道该怎么做。
非常感谢，但是一个充电的电容不能用来给手机充电，你需要一个电池组。
嗨，斯瓦加坦先生！
谢谢你的慷慨和时间！我要这样做。
欢迎您Luimem，祝您一切顺利！
你好，斯瓦加坦先生，谢谢你回答我。我有权制作我想尝试的电路板吗？请
我也需要你的帮助：
- 我有一个小型电子模块“5015＃双稳态继电器卡”（我是第三个更换），因为它的功率低。
-您将能够设计一个小型电子电路，可能使用mosfet，它将能够通过1A到30A的电流。
- 该电路将是这个样子
为了通过小双稳态模块：“www.ebay.fr/itm/5015-Carte-relais-bistable-5-12v-ideal-modelisme-/171298469945?var=”我感谢你提前为您的慷慨。
嗨Luimem，是你可以做的显示原理图的PCB。
如果要使用MOSFeT而不是继电器，可以通过以下方式连接MOFET：
1） 将栅极直接连接到输入信号，输入信号必须在12V DC左右。
2）的源极直接与供给电力的负连接。
3)连接负载之间的电源和漏极的MOSFET。
MOSFET可以是N沟道MOSFET，如IRF540
你好
Swagatam先生，我想测试您的电容充电器电路，因为我不知道如何制作艺术品，请您做一下。谢谢你的慷慨。
嗨，Luimem，很抱歉，由于时间不够，无法设计PCB！
嗨，Swagatam先生，我非常感谢你的建议和你的画。非常感谢你，感谢你的慷慨，我可以把我的小电子电路具体化!它能创造奇迹!你是来自天堂的礼物!谢谢你! !愿上帝保佑你，让你度过漫长的日子。谢谢你！
不客气，路易斯，我很高兴我的电路能帮助你。上帝也保佑你！
您好，先生，谢谢您的关注和您第一次给我留言的时间！希望这次我的解释更清楚一点。你能帮我设计一个电子电路吗？电池充电器的电源是12v/13A直流电。该电路必须能够：
-在其输出电压为14v，最大电流为1安培。
–读取待充电电池的电压，并能够在13.6v下切断负载。
–在三个电池之间进行跟踪，并检测哪一个需要充电。
先谢谢你。
Hello Luimem，转换12V至14V您需要一个升压转换器，您可以在网上找到充足的。
如果你想以切断电池在13.6V然后代替14V就可以限制输出到13.6V，并没有切断会在这种情况下是必需的，因为在13.6V你的电池将永远无法充电，无需剪离开。
在13.6V电压下不需要跟踪，只需使用LM338通过单独的限流器将3个电池并联到充电器上即可。
对于LED跟踪，您可以尝试这样：https://www.homemade-circulay.com/3-Step-dc-voltage-level-onitor/
嗨Luimem，我错误地读了13.6V作为电池切断。
对于负载切断你可以尝试“4个LED电路”，从这篇文章：
//www.addme-blog.com/how-to-make-current-controlled-12-volt/
早上好，Swagatam先生，谢谢你的慷慨和你的网站。我是一个遗憾的是，遗憾的是，不幸的是没有创造电子电路的知识。您能否帮助我有两个电池的12V / 13Ah（1号和数字2）可以通过电容转储电路来对数量2来充电，而数字1将提供相同的电路和另一个消费者（1AH）？例如，将MOSFET或双稳态继电器切换到另一个电池的NE555。先谢谢你。希望不要在我的解释中过于混淆。
由于Luimem，对不起，我不能正确理解序列。如果可能的话，请解释一下步骤明智的，如果可能的话我会尽力帮助！
先生，我有12v 2A变压器，我希望它是12v 5A或10A。有没有办法做到这一点
对不起，不可能！
你好
对此而言，我是一个新家族，但想尝试提出建议。
由于盖的成本，可以为所有的电池共同的盖一起使用的晶体管由感测电路被触发？这样我们就可以削减该项目配发的成本。
您好，使用的电容器是标准或普通电解电容器，它不是超级电容器或任何其他特殊类型。
为了产生转储/充电效应，必须打开/关闭电容器，如果电容器直接与opamp输出相连，则不会发生转储/充电动作，电路也不会按照设计的功能工作。
您好，先生，
这个充电器可以充电锂离子电池吗？您是否对多个锂离子电池进行了平衡的充电电路？请你为我提供一个链接先生..
先生非常感谢您..
保罗
你好，保罗，是的，它可以用来给任何类型的电池充电，只是要确保根据电池类型给电容器充电，电流大小要合适。
对于锂离子，使用可能等于电池AH额定值的完整“1C”电流对电容器充电。
只有当电池串联时，才必须使用平衡充电器，您可以参考以下文章：
https://www.homemade-circulay.com/lipo-battery-balance-charger-circuit/
美好的一天，sirthanks您的宝贵信息
请帮助我我想要一个电池充电器110vdc（9电池12v 70ah）的示意图
欢迎您radwen，您可以修改以下理念，为您的具体应用
热忱地
对不起，我忘了提供的链接，那就是：
//www.addme-blog.com/high-voltage-360v-battery-charger/
你好
谢谢您的快速回复，先生
我已经完成了127V直流电源（电池充电器）项目，但问题是，当我连接到电池时，电压上升到157V DC以上，电流上升7-8A。知道我在工厂用充满电的电池做了一个实验（总电压9个电池115V DC）
嗨，Radwene，你是用哪个电路自动切断的?
而你调节电源输出127V？如果规范它，则电压将永远不会上升到157V
你好，关于切断系统，我使用你的建议基于aop 741和接力
我在没有连接切断的情况下执行的测试，我只是喂电池库，我检查测量
电源输入电源应精确调节在127V，否则可能损坏电池
嗨，swagatam我的电源没有调节
你有办法调节127 VDC的方法吗？
热忱地
雷德文，电压的来源是什么，是从变压器来的吗？
早上好，斯瓦塔姆先生
是的，我有一个变压器，P：230 S：120 / 130V AC 2000VA的大模型桥式整流器只
谢谢RADWEN，在这种情况下，只要次级电压试图超出127V，可以通过TRIAC截止初级电压，通过反馈链路（
你好
我取代了一个提供100伏的变压器，并添加了电容器400 VDC 2200UF。当然，在二极管桥之后，该方法成功。该系统从110 VDC操作，当它达到129 VDC时，达到0.6安培的电流。
你怎么认为
热忱地
很高兴您可以解决它，但自动切断系统还将为之前的156 V变压器提供电源......所以切断系统将为情况工作
再会，
我对切断系统没有问题，为了稳定，我使用了一个自耦变压器(伺服电机)来保证主电源的稳定
谢谢你的朋友，你送了我们
没问题，祝你一切顺利！
你好，斯瓦加塔姆。你能帮我做一个电压和电流可调的自动电池充电器，充电和满充电指示灯，能给铅酸6v和12v电池充电。这些是我的组件：变压器220ac，12安培。12-0，电容器4700uf，16v电解，二极管1n5400。向前看。thnx。
嗨，迈克尔，
非常感谢您的设计和快速响应，我有一些问题和建议；
在第一个图像上，我看到一个二极管连接到电池的正极，它的目的是什么?
此外，通过使用pots P1至P4，最好使用高电阻pots，甚至可能使用固定电阻器将其分开。
有没有办法禁止多次倾倒不同的瓶盖？以如下方式：
Batt1 ok no dump;Batt2 nok倾倒;Batt3 ok no dump;Batt4 ok no dump;重复周期;1234年,12…
我相信这是改变555的占空比的最简单方法，以确保在倾倒之前完全充注de CAP？
一个额外的检测电路来控制帽的电压会使电路复杂？
真诚地
迈克尔
嗨，迈克尔，以下是对你问题的回答:
1） 二极管端（阳极）将与相应的转储电容器输出或右侧TIP36晶体管的集电极连接。
您可以使用高价值电阻罐，但值不相关，因为opamp输入具有高阻抗，并且它是锅滑块的比率实际上不是值...仍然是高值可以很好将有助于减少锅中的功率漏极。
并非所有电池都使用相同的电容器。每个电池都应该有一个单独的转储电容器级，与电池正极的二极管相连，因此每个转储电容器级将分别为其分配的电池工作。
因此，每个电池将分别被检测和充电。
一旦发现相关电池充电，IC 555将立即关闭并变为非活动状态，因此，如果电池充满电，则不会发生电容器转储。
通过即使在电容器被允许倾倒的方式，将无法对其充电通入电池，如果电池完全充电，电容必须保持自身内部的充电，因为电池将不会接受任何额外的。
