这篇文章解释了一个简单的基于LM317 IC的RGB 3瓦LED混色电路，它可以用来演示标准色图中指定的红、蓝、绿颜色的混色效果。这个想法是普拉文先生提出的。
技术规格
我叫普拉文，我在学校做物理技术员。我需要展示孩子的颜色混合的红，绿和
蓝色的。我希望能够改变这三个的亮度
颜色led显示它在屏幕上的效果。我有3W RGB led。
你能帮我做一个电路吗?越简单越好。我尝试用LM317 IC做一个。
问候,
普拉文·
分析RGB LED规格

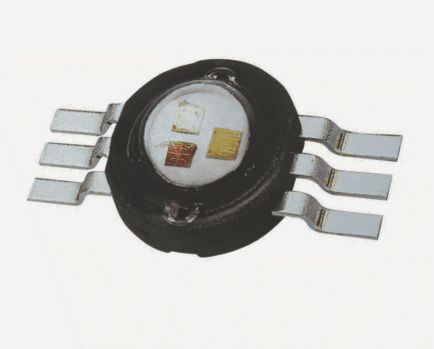

下图显示了一个典型的3瓦RGB LED。
根据该LED的数据表，每一侧的三个引线与另一侧的三个引线在一条直线上对应，从而使从左到右的两个直线末端分别形成分别嵌入在封装中的红、绿、蓝LED的端子。
因此，最上面的左、右端到端引线可能形成红色LED的阴极、阳极，中间的左、右引线可能对应绿色LED，同样最下面的左、右端到端引线可能表示蓝色LED的端子。
如何配置LED pinout
配置这些引线的这个RGB LED，这样个人的颜色可以单独调整，实际上是相当容易的。
其思想是简单地为这三个led集成三个独立的可调稳压器，例如使用LM317稳压器，如下图所示。

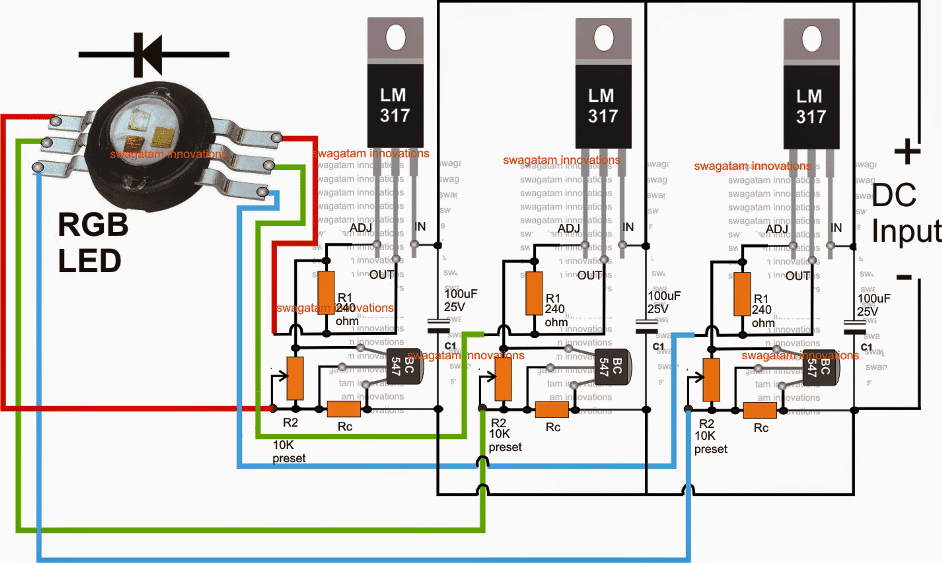

采用LM317稳压器作为控制电路
参考上面的图表，可以看到，三个LM317稳压器实际上是完全相同的部分和布线配置。
每个模块都有电压调整设施，并通过BC547晶体管和电阻Rc控制电流。
3瓦LED的引线分别连接到3个LM317电路的输出，而输入通过一个共同的直流电源提供给所有3个模块，该直流电源可以是一个SMPS适配器，用于处理RGB照明。
在连接到317输出之前，LED的阳极、阴极方向也必须仔细和正确地设置在图中。
一旦一切都完成,电源被切断后,电压控制功能在LM317模块可用于设置各自的led的照明水平分别用于创建任何指定颜色的影响,主要从RGB紫,靛蓝色,橙色,栗色等等。
317电路的10K预置可以用10K槽代替，以实现LED上预期的混色效果的外部控制。
Rc值可通过以下公式计算:
Rc = 0.6/LED额定电流
简单的RGB颜色混合使用晶体管

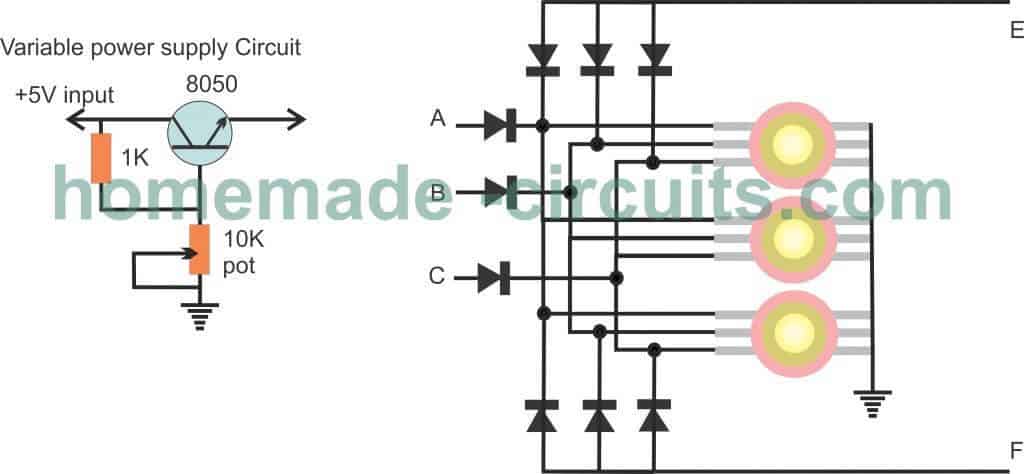

配色时，可设置8050可变电压电源3nos，其输出连接点A、B、C。
为了产生衰落效应，可以将衰落电路连接到E点
对于闪烁效应，F点可用于提供闪烁信号。
电压的作用范围是什么
根据LED的规格设置，输入可以比LED的电压规格高3V
您好，这个电路是否适用于RGB led带?
是的，它可以用于任何RGB LED....你只需要相应地设置电压
嗨，Swagatam，我有一些3瓦的RGB led在一个星基上，它们有一个共同的阴极，你能建议一个电路设置来驱动这些吗?我一直在玩弄PNP和NPN电路与Arduino，但不是很成功。
问候
杰夫
你好Geoff，请问你想用什么方式或方式照射它们?
Hi Swagatam，谢谢你的回复。目前我只有两个可以玩，所以我想把它们作为单一RGB进行照明，然后混合颜色，褪色和闪烁。红色:2.5V ~ 3.0V, 350mA，绿色:3.2V ~ 3.8V, 350mA
蓝色:3.2V ~ 3.8V, 350mA。
问候
杰夫
你好Geoff，你想如何实现这些步骤，通过自动排序或手动通过开关和电位器?
嗨，Swagatam，我将使用开关和电位器。
你好Geoff，我更新了一个设计想法，你可以试试。如果你建好了，请把视频发到我的邮箱，如果可能的话....
谢谢你，斯瓦格塔姆，我会试试的。二极管，1N4818够用吗?
问候
杰夫
不用客气，Geoff，因为led是高瓦特的，所以二极管必须是1N4007或更高。
