这篇文章介绍了一对简单的LED强度控制电路，可以适当地配置为特定的相关应用。这个想法是昌德先生提出的。
技术规格
我想有一个由你设计的电路，非常简单和直接。这将作为一个独立的功能纳入我正在工作的设备。我的要求是什么-
1.一行12显示器(1 7段类型x 12)
2.电位器与旋钮，以控制每个显示器照明单独(所以在所有12罐旋钮)。每个旋钮增加或减少强度值从0到9为其个人显示。
3.一个单独的3行显示(1 7段类型x 3)。函数保持与上面的点2相同。
请让我知道这个电路的成本和原理图。
谢谢
集沙玛
设计

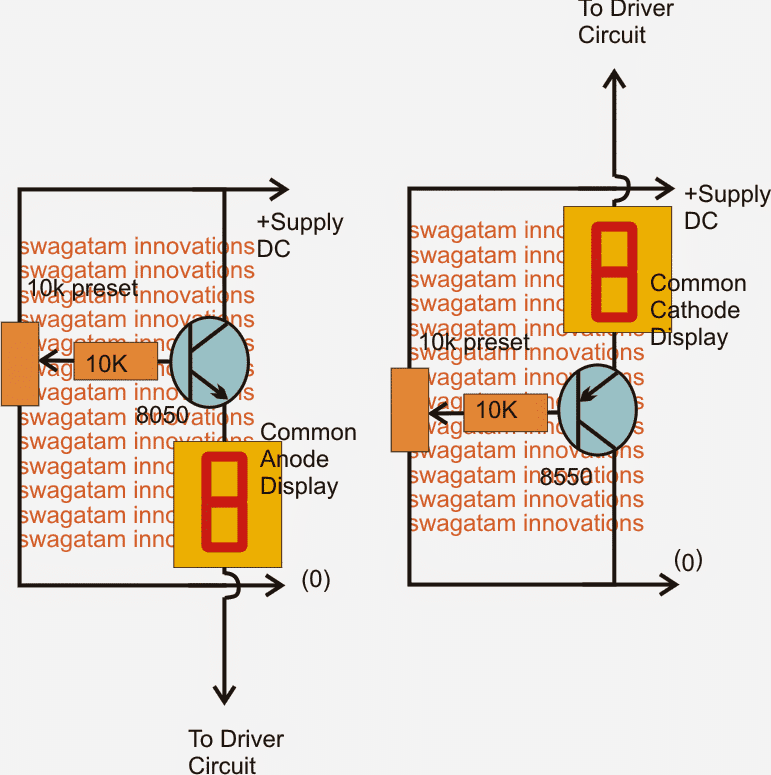

拟议的LED强度控制电路可以在图中学习。
可以看到两个图表，左手边可能用于控制公共阳极类型的显示器，而右手边用于控制公共阴极类型。
该设计基本上是一个普通集电极BJT电路，相关晶体管的基极电位通过它们的发射极端子成比例地传递。
因此，通过改变其基部的电位，发射器电位也按比例从0V到最大电源电压水平(-0.7V)的范围变化。
以下每一个LED强度控制模块都可以用于提出的7段LED显示控制应用。可以用一个壶和它的刻度盘来代替预置，通过0到9的范围来获得预期的变化照明。
我可以使用这个电路来调暗25pcs 3-3.2v 150mA led串联连接吗?
是的，你能做到…
左侧电路不工作
在右侧电路工作，但100k电位器燃烧(气味和烟)。
哪个电路适合于在无变压器的电源中连接25个150mA LED串的LED强度的降低和增加从你的博客了解。
两个电路都是完美的，你肯定在你的组装中做了一些错误的事情。
你能设计一个电路来计数脉冲并控制12个或更多红色led的亮度吗?输入是一个正弦波，将取决于发动机转速，低转速=低强度，高转速=高强度。这可以通过pwm实现吗?
谢谢你,威廉。
能否详细说明你们的要求?
我猜脉冲计数器是为了识别发动机转速，所以它应该是频率计数器或表的形式。
并且根据我的观点，仅仅通过判断LED的亮度来理解相应的引擎速度是非常困难的，所以应该以条形图的形式，其点亮的LED数量可以直接提供所需的信息。
是的，一个脉冲计数器来测量引擎速度，但不是作为条形图，这是为了一些“影响”闪电…如果一个人可以通过电位器来微调亮度，那将是完美的…
好的，为了获得一个亮度控制相对于引擎速度，你可以尝试以下电路:
//www.addme-blog.com/2012/05/make-this-simple-tachometer-circuit.html
M1可以被替换为NPN晶体管，其规格取决于led的类型和功率。
基极到R8，发射极到地，led连接在晶体管的正极和集电极上
R3可以用来调节led的亮度范围。
M1也可用于测量输入端输入的频率或脉冲
耶!谢谢你！
我想的东西,因为我的车是柴油我没有火花塞但是我有一个“w”终端输出正弦波的交流发电机直接与发动机转速成正比,电路是否需要额外组件的输入工作在这种情况下,我应该放置一个二极管来矫正正弦波的正半以得到脉冲而不是交替极性的波?
波形可能不是关键,可以集成任何来源可能与发动机转速成比例,二极管不是必需的,因为它不会产生任何影响,结果只是饲料的输入BC547显示晶体管的基础和调整实现最好的优化结果。
