无线音乐电平指示器是一种电子设备，用于感知音乐信号的不同电平，并将其转换为LED阵列条上相应的照明电平。
这个简单的电路将通过检测大气中的任何音乐频率，并通过照亮一个10个LED的条形图仪表，指示音乐的水平，创造令人眼花缭乱的LED灯光效果。
所提出的电路适用于涉及音乐和娱乐的应用，如聚会、节日、聚会等。
由于电路被设计为无需电线的操作，没有物理接触成为必要，使单位易于操作和非常便携。
这个电路可以用3V电池甚至手机充电器供电，可以插在音乐厅的任何地方，获得令人眼花缭乱的音乐灯光效果。
它是如何工作的
参考下面的电路图，我们可以通过以下几点了解设计：
电路基本上是围绕两个阶段构建的：1）a麦克风2)基于LM3915的数字LED显示处理器。
T1 T2 T3形成了一个简单的晶体管话筒放大器电路，它将弱大气音乐或音频级别放大到T3采集器上相对较强的电压幅值。
LM3915配置为电压检测器和LED驱动器。其引脚#5处的任何电压上升和下降模式都被转换为相应的顺序10 LED显示条形图显示，连接到IC的10个输出端。
这意味着，在最小电压范围，LED#1将点亮，随着电压上升，相应的LED将开始以递增顺序的方式照明。在最大范围内，第10个LED将照明。
随着引脚电压的下降，这一过程将发生逆转，在LED照明上产生一个连续的来回运动，产生美妙的音乐丰富的灯光效果。
这个最大检测范围可以设置或调整与显示的10K预置附加在同一引脚的IC。
在建议的设计中，来自麦克风级的放大音频输出应用于LM3915的引脚5。IC感知音乐信号的变化幅度，并相应地使LED在预定的方向上跳舞反向前进模式。
可以调整C2和R2的单独值，以调整测序的时间响应。较高的值将允许较慢的移动led，而较低的值将允许led以较快的速度排序。

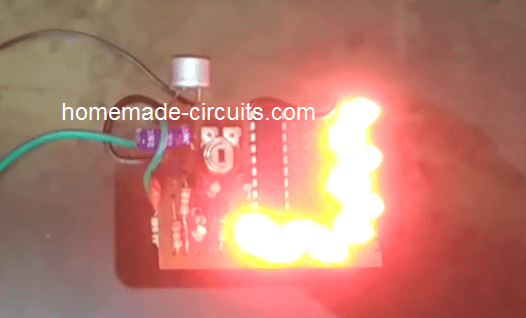

视频演示:
零件清单
- R1=4k7
- R2，R6，R9=1K
- R3=2M2
- R4 = 33 k
- R5 = 470欧姆
- R7=10K
- R8 = 10k预置
- C1=0.22uF陶瓷
- C2=100uF/16V或25V
- C3, C4 = 1uF/16V或25V
- T1，T2=BC547
- T3=BC557
- 麦克风=驻极体麦克风
- LED=所有LED均为红色LED、5mm、20mA型或根据需要。
如何连接3.5mm插孔音频输入
对于不希望具有无线音乐音量检测功能的用户，可以通过完全取消麦克风放大器级，轻松地相应修改设计。

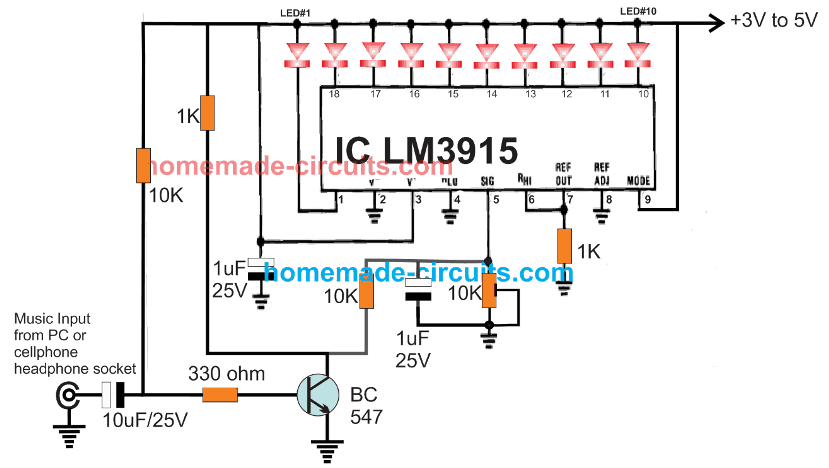

用于USB连接或3.5毫米移动电话连接的10 LED音乐音量指示器的示意图如下所示。电路输入还可以直接与扬声器端子连接，以实现所需的高质量音乐音量指示。
下午好。
我是一所大学的学生，我的学期论文选择了您的方案。在某一点上，我需要模拟这个电路的操作并进行测量，但这个电路在Multisim应用程序中不工作。我用的不是麦克风，而是交流电源。如果你直接将信号源连接到引脚5，那么电路就工作了，那么问题就出在放大器上。你认为什么可能不起作用以及如何修复它?
先谢谢你
谢谢你选择这个电路作为你的学期论文。但是我不知道为什么电路在multisim中可能不能工作，可能是multisim的问题，而不是电路的问题，所以很难判断。
关于我在自动LED蜡烛灯电路页面上提出的问题:“嗨，我有一个无线音乐驱动LED的想法，这对我来说似乎非常复杂。让我试着把这个问题解释清楚。
我想要一个音乐激活的led驱动器，但没有麦克风作为驱动器的音频输入。我想将音乐传输到我的蓝牙扬声器/耳机，同时LED对音乐做出反应，就像他们使用麦克风一样。
基本上，我想在不打扰邻居的情况下，用灯光效果播放大声的音乐。我知道怎么用Arduino构建电路，麦克风是驱动的源。几个月来，我一直在寻找一种无线驱动的解决方案，就像我上面解释的那样，但我没有找到一个解决方案。
我希望我已经让你理解了这个问题，请帮助我建立这个项目。如果您有任何需要澄清的地方，请与我联系。我希望你觉得这个项目令人兴奋，并为我提供足够的投入，让我能够建造它。”请参考以下视频:
youtube.comxxxxxx
我希望开发一些类似的东西，有一些变化，如:a)我不想使用麦克风作为接收器的司机。
更确切地说，我希望将接收手机/电脑上播放的音频信号的接口直接发送给驾驶员（Wi-Fi或蓝牙或任何其他有助于此的通信接口），然后驾驶员电路将根据接收到的音频信号强度点亮LED。b） 有了这个，我同时也希望能够在我的耳机上通过蓝牙播放音乐。
我基本上是想在不使用麦克风的情况下播放音乐，以避免播放大声音乐带来的冲突。
我希望我已经恰当地表达了我的问题。
我是一名电气工程师，我已经开始设计电力电子电路4个月了，这个项目吸引了我将近2年的注意力，当我开始攻读硕士学位时，但由于学术上的限制，我没能完成。
我做了一些研究，试图找到一种方法来做这件事，但我一无所获。我希望你能试着帮我解决这个问题，也许还能想出一些可行的办法。谢谢,Arjun
移除麦克风不是问题，因为输入可以通过电线从任何合适的来源获取。问题在于LED模式的创建。从视频中可以看出，通过长长的LED条带的LED从一端到另一端在运行或追逐，追逐速度根据音乐的音量或音调而变快或变慢。
这就是你想要的效果吗？
不是完全相同的模式。我只是想让led对音乐做出反应，让led的亮度与音乐的响度相关。尽管我认为通过适当的编码和调试，模式是可以改变的。
请浏览这一页:XXXX
我想要类似这与I /op端口之前讨论。
关于这一点，有什么可以替代麦克风作为输入如果你能指导我一些笔记或材料，我会更好地理解它。
有两件事，首先是你通过视频和其他链接展示的内容非常复杂，需要特殊的编码和软件，我无法做到。
其次，如果你只需要通过音乐来控制亮度，那就非常简单了.....所以这两个应用程序彼此相差甚远，不匹配。
您必须选择一个超级简单的音乐相关LED亮度电路，或者选择高度复杂的随机变化LED音乐灯。
所以请说明您的确切需求。
我按照你的电路图建了这个，但它根本不工作。这是为什么呢?似乎IC LM3915没有从麦克风和放大器引脚5得到任何信号输入。只有当我手动改变R8预设位置时，led才会打开。
首先检查和确认声音MIC放大器…先建立确认以下电路，然后相应地集成到LM3915:
//www.addme-blog.com/simplest-sound-activated-relay-switch/
好吧，我试试，希望有用。
我可以用其他电容器代替C1（0.22 uF，陶瓷）吗？陶瓷电容器是唯一的选择，还是我可以用其他类型的替代？
你可以对C1使用任何类型的电容器。
我是一个爱好者，非常感谢您提供的无线VU表电路。我在实验板上做的，做得非常完美。我之前试过一些不起作用的电路,再次感谢。
我想知道怎样才能提高麦克风的灵敏度。
您可以通过降低R1值或增加C1值来增加MIC的灵敏度
我会再来找你的，谢谢。
谢谢，现在我用C1.47uf电容器和R1 18k电阻都能正常工作。
很高兴您能按照说明提高其灵敏度。
嗨Swagtam
我对电路构建非常陌生，不知道您是否可以给我指出方向。
我有一个项目在心里，我想知道它是否甚至是可能的。更别说像我这样的新手会不会尝试做这种事了。
如果我能和你私下谈谈，请留下一个答复。
谢谢你！
杰克
你好，杰克，我很感谢你的兴趣，我很乐意帮助你。不过，如果你能在这里通过评论讨论它，那就太好了，我会尽力解决它的。
我们可以用电位计控制声音输入，这样它就可以作为声音触发器。如果声音超过一定的音量，会触发ckt吗？
请回答先生
您好，Adithyaraj，您可以通过将一个罐与R1或R6串联来实现这一点
先生，您能为230v交流灯修改这个电路吗？这样它就可以作为dj灯工作了。
你可以这样做。
将BC557晶体管底座通过单个1K电阻连接到IC的所有输出。用正极线连接他们的发射器。用单独的可控硅门连接其集电极，将可控硅MT2与接地线连接。配置可控硅MT1灯和交流市电。然而，这将使整个电路与交流电源220V浮动，所以在测试时要非常小心。
然后请帮忙用aurdino做一个称重的无线显示电路
非常感谢
对不起，Manju，我还是不太会用Arduino，所以编码这个对我来说很困难!!
先生，我需要电子秤的无线显示器没有恐龙也能造出来吗
你好Manju，如果没有Arduino，这个项目可能做不出来。
