下面的电路是从一本旧的电子书,它确实是一个非常好的小二晶体管收音机接收电路,利用很少的组件,但能够通过一个扬声器产生输出,而不仅仅是通过耳机。
电路操作
从给定的电路图中可以看出,设计尽可能简单,只需两个通用晶体管和一些其他无源元件,就可以配置一个看起来不错的小型AM无线电接收器单元。
电路的功能是非常基本的。天线线圈收集存在于空气中的MW信号。
微调器设置和调整需要传递到下一阶段的频率。
下一阶段包括T1作为高频放大器和解调器的功能。T1从接收到的信号中提取音频,并将其进行一定程度的放大,以便馈送到下一阶段。
最后一级采用晶体管T2作为一个简单的音频放大器,解调信号馈送到T2的基部进一步放大。
T2有效地放大信号,通过连接的扬声器可以清晰地听到信号。
T1的发射器被配置为与输入级的反馈链接,这一包含极大地提高了无线电的性能,使其在识别和放大接收信号时更加高效。
线路图
一个简单的2晶体管收音机与扬声器的零件清单
- R1 = 1米
- R2=22K
- R3 = 4 k7
- R4 k = 1
- P1 = 4 k7
- C1 = 104
- C2 = 470 pf
- C3, C4 = 10 uf / 25 v
- T1 = BC547
- T2 = 8050或2N2222
- L1 =普通MW天线线圈
- 扬声器=小耳机10k
- 普通船组
微波天线线圈铁氧体棒(L1)
使用以下类型的GANG冷凝器的Trimmer(使用中心销和任何一个输出销从MW侧)
简单的高性能MW接收机电路
上述中波无线电的改进版本可在以下各段研究。一旦建成,预计可以立即工作,没有任何麻烦。
兆瓦接收机用四个晶体管工作。
第一个晶体管配置为在反射模式下工作。这有助于一个晶体管完成两个晶体管的工作,从而从设计中获得更高的增益。
它的工作效率可能不如超外差相机,但也足以让所有地方电台接收到良好的信号。
NPN晶体管为BC547, PNP晶体管为BC557,二极管为1N4148。
天线线圈可以使用以下数据:
铁氧体棒天线线圈通过C2、L1的调谐网络接收AM频率。调谐AM信号通过L2馈送到第一个晶体管TR1。
这使得C2、L1的高阻抗输入与晶体管输入正确匹配,而不会导致调谐信号的任何退化。
信号被TR1放大,并被馈送到使用二极管DI制作的探测器级。
在这里,由于470pF电容C4响应一个较低的阻抗传入rf .(射频)比10千hm电阻R4,意味着信号现在被迫通过电容C4进入。
在D1检测后,滤除信号中的音频元素,并通过R2、L2级发送到TR1的底部。
C3消除任何形式的杂散射频。
其次是C4,与R4相比,它为信号提供了一个高阻抗,提示信号移动到TR2基。
音频放大器
晶体管TR2、TR3和TR4的工作原理类似推挽放大器。
TR3和TR4表现得像一个互补的输出对,而TR2则以驱动级的形式发挥作用。
从TR1中提取的纯音频信号被TR2放大。音频信号的放大的正周期通过D2馈送TR4,而负周期通过TR3发送。
放大过程完成后,最终用C7将两个信号合并回来。这最终通过LS1扬声器产生所需的输出音频MW音乐
下一个兆瓦或AM接收器实际上是如此容易,真的很少的开支是必要的建设,因为只使用了几个部件,它是理想的迷你无线电接收器,毫不费力地容纳在衬衫口袋。
即使如此,它也可以为附近的无线电台提供很好的接收效果,而不需要外部天线或地线。
接收器的功能非常简单。晶体管T1的工作原理类似于具有再生(正)反馈的射频放大器和检测器。反馈水平以及MW接收器的灵敏度可以通过改变P1来控制。
即使从调谐电路L1/C1的上段直接输出到T1的基部,而不是通过耦合绕组,T1提供的阻抗足以确保谐振电路几乎没有被抑制。
由于T1的电流增益在频谱的高频侧减小,而输入阻抗增大,这一阶段的增益在整个频谱上继续保持相对一致,所以通常无需经常对P1进行微调。
信号检测发生在T1的集电极上,这个T1级和C3的输出阻抗清除了整流信号的rf部分。T2提供进一步放大的a.f.信号,以操作附加的晶体耳机。
PCB布局和结构细节
一个极流线型的PCB布局如下所示的提议的AM接收机。L1的位置必须尽可能靠近PCB表面,以防止振荡问题。
人想使小型化布局更可能尝试通过减少测量铁氧体杆和添加更多数量的绕组获得完全相同的电感,而在案件L1是建立较小的外部天线可能是必需的,这可能是连接上的终端通过4.7便士电容器L1。
L1的建议尺寸为65圈0.2毫米(36 S.W.G.)的漆包线,覆盖在直径10毫米、长100毫米的铁氧体棒上,中心抽头从天线线圈的“接地”端伸出5圈。C1可以是一个小型(强介电)500pf组电容器,或者从单个固定站接收信号,它可以用一个略低于必要值的永久电容器与一个4到60pf微调器并行。
这可能使MW无线电接收机的尺寸进一步减小。最后但并非最不重要的是,接收器的工作电流非常小,大约1ma),以便它可能会运行许多个月的PP3 9 V电池。
捕获不需要的调幅无线电信号
下面显示的电路是一个可调谐的调幅信号陷阱电路,它可以被控制来检索不需要的调幅信号,并将剩余的信道给接收器。电感器L1用作广播环棒天线线圈,而电容C1用于调谐。你可以很容易地从一台旧收音机里弄到这些部件。
如果干扰信号来自广播频带的较低频率侧,则需要将L1的段塞设置在线圈的四分之三左右,并调整C1以使干扰频率下的最小信号输出。一旦干扰台的频率接近频带的上端,调节段塞直到线圈的末端,调整C1直到得到最小信号。
除了典型的AM广播型波之外,一些不需要的发射机信号可能会进入坦克电路。当这种情况发生时,您必须找出发射机的频率,并选择一个线圈/电容器布置,以该频率共振。然后,将该组合连接到上面的示意图。
是信号器
下面的设计是一个频率选择电路,用于上面讨论的LC罐。当期望的信号可以被检测到但被噪声掩盖时,该电路执行“揭开”任务,并通过油箱电路将信号传递给接收器。
当调谐器提高频率所需的电平时,它也抑制了通频带以外的所有其他信号。你可以很容易地使用相同的组合值的电容器和线圈如上所示。
其他种类的天线和选择电路可以通过该槽电路的输入来评估。一个巨大的调谐环路将为电路提供一个选项,以帮助减少来自不同方向的干扰信号。如果没有空间为一个大的环路,你可以选择一个大,调谐铁氧体线圈作为一个替代和保持它的特点。
是升压电路
上述调幅信号调谐器电路可以有效地连接到下面的信号增强电路,为任何调幅无线电创建一个增强的天线系统。
你只需要将上面解释的LC电路的箭头头与下面显示的电路中的FET Q1的门连接。
扶轮基金会MW接收机
构建TRF接收器原型的图像
天线线圈L1、电容器C1和二极管D1构成后变频MW接收机电路或主调谐接收机电路级。C1是可变电容二极管,其电容随其上的电压而变化。当P1发生变化时,它会引起C1上的电压变化,这反过来会导致接收器的调谐,并根据C1和L1形成的共振捕获不同的无线电频率。
因此,TRF接收器电路的可变P1允许从可用的输入MW波段中选择所需的电台。
T1和T2以及相关部件组成解调器和前置放大器级,其中T1将L1/C1级的谐振调谐频率解调,这样只允许音频部分通过,而其他不需要的电压被阻挡。
这个调谐的音频信号被馈送到由T2和相关部件组成的前置放大器级。
放大后的无线电音频通过P2和C6发送到T3基座。P2帮助设置输出的音量,因此它的工作原理类似于音量控制锅。
晶体管T3进一步放大音频信号,并将其转发到围绕晶体管T4和T5搭建的功率放大器级。
T4、T5级和其他相关组件组成一个小巧的1瓦晶体管放大器,可以充分放大TRF音频信号,并将其馈送到附加的扬声器。
调谐的MW无线电输出因此有效地复制在扬声器上响亮和清晰。
采用IC 4011的MW无线电路
下面演示的电路可以像一个围绕4011 CMOS IC结构的简单MW接收机一样使用。4011 IC封装内部的四个门被配置为线性放大器,通过将它们的输入一个接一个地连接起来并创建一个负反馈。
天线线圈L1可通过将80圈22 SWG漆包铜线紧密缠绕在直径为3/8“的铁氧体棒上而形成,其工作原理与拾波线圈类似。L1通过500pF微调器进行调谐,形成的槽电路通过C1在射频下参考接地。
由IC1/1提供的高输入阻抗,提供给油箱电路,保证阻尼系数保持在最小,这使得MW接收机电路具有高度选择性。IC1/1的输出产生放大的射频信号,该信号被传输到IC1/2用于检测功能。
在检测器输出产生的不需要的射频频率被电阻R4和电容C2产生的低通滤波器消除。输出音频信号随后提供到IC1/3和IC1/4附近构造的放大器。
当通过9 V电源供电时,MW无线电路的电流消耗约为10 mA。
记住,在这个设计中使用的IC必须是4011AE,而不是4011B,其输入保护电路可能会阻止它在线性模式下运行。
苏雷什·库马尔博士说
您好,先生,在老的mw收音机,与ift,晶体管bf195c或D是使用。这个晶体管没有货,请告诉我用替代品。谢谢。
Swagatam说
你好Suresh,你可以使用任何普通的BC547晶体管。
约旦Dobrikin说
你能/会想出一个简单的TRF而不是再生无线电吗?简单的RF放大器驱动一个晶体探测器
还有一个2或3拨号的TRF收音机与单独调谐Rf阶段
我计划做一个蒸汽朋克古董调谐元件与现代电子。
我建议你做一个反向蒸汽朋克现代组件和古董面包板风格阿特沃特肯特模型10
旧晶体管收音机的打捞组件
Swagatam说
我有一些TRF接收器电路贴在这个博客上,你可以在下面的链接查看它们:
//www.addme-blog.com/tuned-radio-frequency-receiver-trf-circuits/
但我不确定这是不是你要找的?
debasis mitra说
我现在63岁以上。在我的大学时代,我试着用当时的超级英雄制作小型电子项目,如PNP、NPN晶体管、齐纳二极管、Mosfet等。我是am收音机的忠实粉丝。我所在城市加尔各答的电视机发出的声音一点也不好。我想自己制作一台电视机,配上一个好的放大器,但是,MW调谐器无论是在商店还是在人行道上,卖旧货都是稀罕之物。
但无论如何我还是要做。
我偶然发现了你的网站,觉得你是正确的人来指导我。
请让我知道,如果我可以得到这样的pcb在线或在商店。
Swagatam说
谢谢你的问题,感谢你的兴趣。
然而,我们不提供套件或pcb从这个网站,所以我很抱歉,我不能在这方面帮助你。
然而,有许多网上商店,如亚马逊,bangood, eBay,在那里你可以很容易地购买一个AM收音机配件和PCB。
Asprawin说
谢谢
Pendatun Jauhali说
我想知道无线电电路是如何工作的。我发现这份出版物很有趣。希望这能让我的梦想成真。
Swagatam说
谢谢,在相关的标题下已经给出了简要的解释,你可以从这些解释中得到一个大致的概念
Pendatun Jauhali说
我想了解无线电线路是如何工作的。我发现这很有趣。
帕特里克说
请回复。
组装AM/FM收音机的零部件,特别是集成电路和晶体管,在印度是否很容易得到利用?是否有可能与飞利浦等标准公司竞争?
非常感谢您的宝贵回复
Swagatam说
请在谷歌中查询,您可以找到许多相关的答案。
Phil Karras,KE3FL说
什么是“L1 =普通MW天线线圈”?
如:“铁氧体棒上的MW天线线圈(L1)”
在哪里购买正确的铁氧体棒,如何指定正确的铁氧体棒?在上述电路中使用的棒看起来不同,所以他们必须有一个名称,这样一个人知道买什么/什么。
Swagatam说
L1可以是任何普通或标准的中波天线线圈。请搜索环棒天线线圈,你可以使用任何标准环棒天线线圈,铁氧体棒的尺寸没有关系,更大的尺寸会给更高的灵敏度和范围,就是这样。去哪里买,我不知道,最好的地方是在任何旧的废弃的MW无线电接收机。
Phil Karras,KE3FL说
好的,谢谢Swagatam。我有一些铁氧体,我从旧的AM收音机,其中一个是棒,其他两个是1,一种棒,但非常短,比棒更平,另一个更像一个矩形。
即使是基本上是杆的那种也有两个平面,而不是完美的圆形。
所有这些都有电线。
问题:
我是按原样使用电线,还是把它拿下来,自己绕一圈。
我可以测量这些线圈的电感你们知道每个线圈的电感是多少吗?

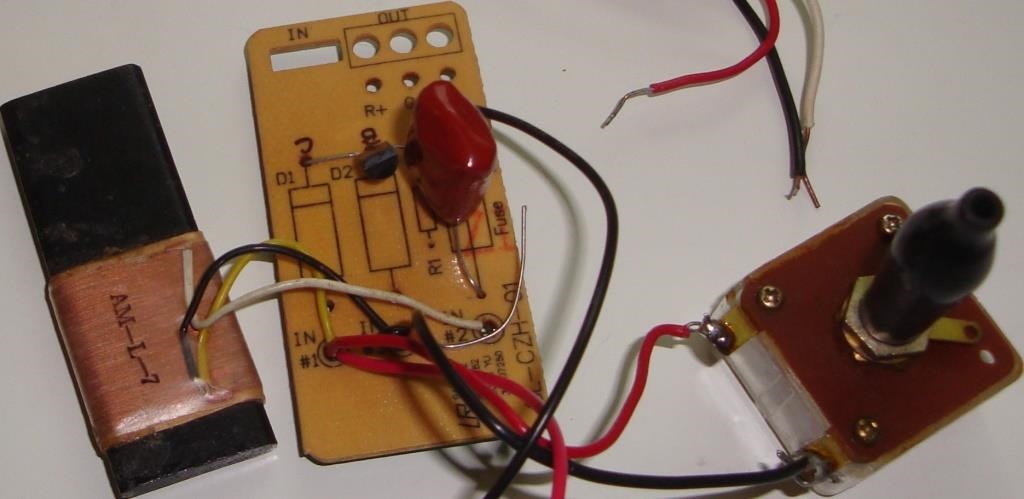

正如你在照片中看到的(我希望附上)一个是一根管子中的棒,有四根电线从里面绕出来。这是一个收音机,它用这个作为电台调谐器,而不是使用365pf可调电容器。我有一个,365pf可调电容器,照片中也有。
