下面的文章将讨论一个有趣的40瓦自动LED路灯电路的构造，它将在晚上自动打开，在白天自动关闭(我)设计的。白天，内置电池通过太阳能电池板充电，一旦充电，同样的电池在晚上用来为LED灯供电，照亮街道。
今天，太阳能电池板和PV电池已经变得非常受欢迎，在不久的将来，我们可能会看到我们每个人在生活中以这样或那样的方式使用它们。这些设备的一个重要用途是在街道照明领域。
这里讨论的电路包含了大部分的标准规格，下面的数据更详细地解释了它:
LED灯的规格
- 电压:12伏(12V/26AH电池)
- 电流消耗:3.2安培@12伏，
- 功耗:39瓦× 39nos 1瓦led
- 光强:约2000流明
充电器/控制器规范
- 输入:从太阳能电池板指定的32伏开路电压约32伏，短路电流5至7安培。
- 输出:最大14.3伏，电流限制为4.4安培
- 电池满-在14.3伏时切断(由P2设置)。
- 低电池-在11.04伏(由P1设置)切断。
- 电池以C/5速率充电，“电池完全切断”后浮动电压限制在13.4伏。
- 自动昼/夜切换与LDR传感器(通过选择适当的R10设置)。
在本文的第一部分，我们将研究太阳能充电器/控制器级和相应的过/低压截止电路，以及自动昼/夜截止部分。
通过消除IC 555级，并将白天继电器切断晶体管直接连接到太阳能电池板正极，可以大大简化上述设计，如下图所示:
零件清单
- R1, R3,R4, R12 = 10k
- R5 = 240欧姆
- P1, P2 = 10 k预设
- P3 = 10k锅或预置
- R10 = 470 k,
- R9机型= 2平方米
- R11 = 100 k
- R8=10欧姆2瓦
- T1 - T4 = BC547
- A1/ a2 = 1/2 ic324
- 所有齐纳二极管= 4.7v, 1/2瓦
- D1 - D3, D6 = 1 n4007
- D4, d5 = 6安培二极管
- IC2 = IC555
- IC1 = LM338
- 继电器= 12v,400欧姆，SPDT
- 电池= 12v, 26ah
- 太阳能电池板= 21v开路，7amp @短路。
太阳能充电器/控制器，高/低电池切断和环境光探测器电路阶段:
谨慎：充电控制器对于任何路灯系统都是必须的。你可能会在网上找到其他没有这个功能的设计，直接忽略它们。这些会对电池造成危险!
参考上面的40瓦路灯电路图，面板电压由IC LM 338调节稳定到所需的14.4伏。
P3用于将输出电压精确设置为14.3伏或接近14.3伏。
R6和R7构成电流限制分量，必须按讨论的方法适当计算在此太阳能电池板稳压电路．
稳定电压下一步应用于电压/电荷控制和相关级。
两个opamp A1和A2采用反向配置，这意味着当检测到预定的过电压值时，A1的输出变高，而当检测到预定的低电压阈值时，A2的输出变高。
以上高低压阈值分别由预先设定的P2和P1适当设置。
晶体管T1和T2对来自放大器的上述输出作出相应的响应，并激活各自的继电器，以控制与给定参数相关的连接电池的充电水平。
连接到T1的继电器专门控制电池的过充限制。
连接到T3的继电器负责保持LED灯级的电压。只要电池电压高于低压阈值，只要系统周围没有环境光，这个继电器就会保持灯处于ON状态，LED模块在规定条件不满足的情况下立即关闭。
电路操作
IC1与相关部件组成了光探测器电路，它的输出在环境光的存在下很高，反之亦然。
假设现在是白天，连接到相关点的11.8V部分放电的电池，也假设高压切断设置为14.4V。在电源开关上(来自太阳能电池板或外部直流电源)，电池通过继电器的N/C触点开始充电。
由于是白天，IC1的输出高，打开T3。连接到T3的继电器保持电池电压，并抑制它到达LED模块和灯保持关闭。
一旦电池充满电，A1的输出就会变高，接通T1和相关的继电器。
这将断开电池与充电电压的连接。
借助从上述继电器N/O触点到T1底端的反馈电压，上述情况锁定ON。
锁存器一直保持到低电压状态，当T2开关ON时，接地T1的基底偏置并使顶部继电器恢复到充电模式。
这结束了我们的电池高/低控制器和拟议的40瓦自动太阳能路灯系统电路的光传感器阶段。
下面介绍PWM控制LED模组电路的制作过程。
下图所示的电路代表由39个1瓦/350毫安高亮度LED组成的LED灯模块。的whole array is made by connecting 13 number of series connections in parallel, consisting of 3 LEDs in each series.
它是如何工作的
上述led的排列在其配置中是相当标准的，并不太重要。
该电路的实际关键部分是IC 555部分，其配置为典型的稳定多振器模式。
在这种模式下，集成电路的输出引脚3产生明确的PWM波形，可通过适当设置集成电路的占空比进行调整。
此配置的占空比可根据各人的喜好设置P1来调整。
由于P1的设置也决定了led的照明水平，因此应该仔细地进行，以产生最优的led效果。P1也成为LED模组的调光控制。
这里包含的PWM设计发挥了关键作用，因为它大大降低了连接led的功耗。
如果LED模组直接连接到电池而没有IC 555级，LED将消耗全部指定的36瓦。
随着PWM驱动器的运行，LED模块现在只消耗约1/3的功率，即约12瓦，但从LED提取最大的指定照明。
这是因为，由于馈电PWM脉冲，晶体管T1仅在正常时间周期的1/3保持ON状态，切换led的时间同样较短，然而由于视觉的持久性，我们发现led一直处于ON状态。
稳定镜的高频率使照明非常稳定，即使我们的视觉在运动中也无法检测到振动。
该模块与前面讨论过的太阳能控制器板集成在一起。
所示电路的正极和负极需要简单地连接到太阳能控制器板上的相关点上。
以上是对40瓦自动太阳能LED路灯电路项目的全部说明。
如果你有任何问题，你可以通过评论表达出来。
更新:上述理论认为，由于视觉的持续性，可见高照度和低消耗是不正确的。所以遗憾的是，这个PWM控制器只作为一个亮度控制器，没有更多!
路灯LED PWM控制器电路图
零件清单
- R1 = 100 k
- P1 = 10万锅
- C1 = 680 pf
- C2 = 0.01佛罗里达大学
- R2 = 4 k7
- T1 = TIP122
- R3----R14 = 10欧姆，2瓦
- led = 1瓦，350毫安，凉爽的白色
- IC1 = IC555
在最终的原型中，LED被安装在特殊的铝基散热器型PCB上，这是强烈建议的，否则LED的寿命将恶化。
原型机图片
最简单的路灯电路
如果你是新手，正在寻找一个简单的自动路灯系统，那么也许下面的设计可以满足你的需要。
这种最简单的自动路灯电路可以由新手快速组装和安装，以达到预期的效果。
基于光激活的概念，该电路可用于自动开关道路灯或一组灯，以响应变化的环境光水平。
的电器装置一旦建成，就可以用来在黎明破晓时关闭灯，在黄昏时打开灯。
它是如何工作的
该电路可用作自动开关昼夜操作灯控制器系统或简单的光激活开关。让我们试着理解这个有用的电路的功能，以及它是如何如此简单地构建的:
参考电路图，我们可以看到一个非常简单的配置，只包括一对晶体管和一个继电器，这构成了电路的基本控制部分。
当然，我们不能忘记LDR，它是电路的主要传感组件。晶体管的排列基本上是这样的，它们彼此相反地互补，这意味着当左手边的晶体管导通时，右手边的晶体管开关关闭，反之亦然。
左手边的晶体管T1被操纵成一个电压比较器使用电阻网络。上臂的电阻是LDR，下臂的电阻是用于设置阈值或水平的预置电阻。T2设为逆变器，将从T1接收到的响应进行逆变。
LDR是如何工作的
最初，假设光照水平较低LDR具有很高的电阻它不允许足够的电流到达晶体管T1的基极。
这允许集电极的电位水平饱和T2，因此继电器在这种情况下保持激活。
当光级增加并在LDR上变得足够大时，它的电阻水平下降，这允许更多的电流通过它，最终达到T1的底。
晶体管如何响应LDR
晶体管T1传导，将其集电极电位拉到地。这抑制了晶体管T2的导通，关闭了其集电极负载继电器和连接的灯。
电源的细节
电源是标准的变压器，电桥，电容网络，其中供应干净的直流用于执行所提议的动作的电路。
整个电路可以建在一小块vero板上，整个组件连同电源可能被安置在一个坚固的小塑料盒子里。
LDR的位置如何
LDR必须放在盒子外面，这意味着它的传感表面应该暴露在需要感知光线水平的环境区域。
应该注意的是，从灯的光不以任何方式到达LDR，这可能导致假开关和振荡。
零件清单
- R1 r2 r3 = 2k2，
- VR1 = 10K预设，
- C1 = 100 uf / 25 v,
- C2 = 10 uf / 25 v,
- D1 ---- d6 = 1n4007
- T1 t2 = bc547，
- 继电器= 12伏，400欧，SPDT，
- LDR =在环境光下具有10K到47K电阻的任何类型。
- 变压器= 0-12V, 200mA
PCB设计
使用opamp IC 741
上面解释的自动黑暗激活路灯电路也可以用一个opamp，如下所示:
工作描述
在这里，IC 741被设计为一个比较器，其中它的非倒置引脚#3连接到一个10k预设或壶，在这个引脚处创建一个触发参考。
引脚2是集成电路的逆变输入，配置有一个由光依赖电阻或LDR和100K电阻组成的电位分压器网络。
最初调整10K预设，当LDR上的环境光达到所需的黑暗阈值时，引脚#6变高。这需要一些技巧和耐心来慢慢移动预设，直到引脚#6刚刚走高，这是通过连接继电器的开关ON和红色LED的照明来识别的。
这必须通过在一个封闭的房间内的LDR上创建一个人工黑暗阈值光水平，并为此目的使用昏暗的灯光来实现。
预设设定好后，可用环氧胶封紧，使调整保持固定不变。
在此之后，该电路可以被封闭在一个合适的盒子内，带有12V适配器为该电路供电，继电器触点与所需的路灯连接。
必须注意确保灯的照明永远不会到达LDR，否则它可能导致连续振荡或在黄昏时一触发灯就闪烁。
你的太阳能电池板的等级是多少?电池额定值需要根据它来计算。
我想做一个自动太阳能充电控制器为12V 60ah铅酸电池有60W负载运行。我有一个150w的面板。请建议我修改我的电子邮件sunsolarpower2@gmail.com
您可以使用上面文章中所示的电路，只需要从设计中删除IC555(绿色IC)，并将电路的其余部分用于您的应用程序。
非常感谢，先生，我会尽量回复你的，谢谢
先生R6,R7的值计算不清楚，请60ah电池
R7 = 0.6/6 = 0.1 ω
不要用R6，用电线连接代替。
非常感谢，先生，我会尽量回复你的谢谢，晚安
马1瓦特/ 350 / 3.3 v
lm 338的任何替代品
抱歉，没有相同的替代品。
谢谢，我们可以使用lm 350，因为它的电流等级是3A
是的,会做。
你好，我有几个问题。
1.如果在你的电路中使用40个LED，电池需要多少小时才能完全放电。
2.R10分钟LDR电路是预设的还是固定的?如果预设是固定的，它有什么价值?
3.在原理图中，电池满/低电量和环境光指示灯连接在哪里??
一个26ah的电池需要大约10小时放电。
R10可更换为1M固定电阻。
我马上用LED指示灯更新电路。
先生，如何调整p1和p2的值，我的电池是18ah，那么R7的b值呢
对电路施加14V，调整p1，使顶部继电器刚好激活。
现在降低电压到11V，调整P2，使上面的继电器正好失活。
我用lm350 bt输出很低
调整电压调节器的输出
make P3 = 10k
先生，这个电路连接对联，555 IC段不工作，电池低满位混淆led o/p继电器不工作，帮帮我
先生，我的希瓦电路连接完毕。
555 IC段不工作，导致o/p继电器不工作是我的错
Sir电路连接完成，555ic部分不工作，p1 p2对线混乱，led继电器不工作，帮帮我
你能把电路拿给我吗，我给你看你犯了什么错误....
Sir电路连接对联，555ic节不工作，p1 p2食品混淆，led继电器不工作，帮我什么我的错误
sir LDR等于电阻器值?
使用1M为R10，然后聚焦一些光在LDR上，检查输出LED响应。
先生，13.98v电池已满，11.04低，这是引脚组件，1m r10聚焦灯LDR 4.89v来更换继电器。ldr设置PCB和led附近的光分散?
调整P3，使其通过D5阴极和地面得到11v。然后调整P2以激活上面的继电器。
然后调整P3，将电压增加到14V，然后调整P1，使上继电器失效，下继电器激活。
可以用lm396代替lm338吗?它的电流是10安培
在我的地区没有Lm338。我想任何15v 5a电源都可以代替lm338
ic324在一个IC中有4个比较器，可以使用单个IC吗?
你忘了提到C1电容的价值
是的，LM196或396就可以了。
这里使用了一个324集成电路。
lm 338不可用，所以我使用lm7815与晶体管d1047(连接7815的输入到集电极，输出到基极)的电流超过1 A(从7815输出)。这样安排可以吗??
其次，bc547最大电流能通过多少??如果bc547不能提供2.5 A的电流，我可以用d1047代替bc547吗?如果是，那么我还需要做什么改变。
你想在哪里使用BC547?
BC547只能处理高达100mA的电流
是的，这里只需要一张。
你好Tanmoy,
您可以使用上述电路为您的应用程序进行以下修改:
完全拆卸IC2段，连接D6阳极和D5阴极。
这就是所有需要的，剩下的一切都将如旧，电路将按照你的规格开始工作。
我想使用这个电路作为一个大学项目，但我需要完成它，并把它放在一个合理的覆盖，因此它是一个路灯，我想知道是否有可能把电池的地方，在路灯的头部
也有可能得到一个小的太阳能电池板，将给我所需的14.4V我需要充电电池
谢谢你！
电池可以安装在灯箱周围的任何地方，但应适当密封，防止水和阳光直射。
所需的翱翔面板可以很容易地从您附近的电子市场购买。
谢谢你，我会在我的进展中与你保持联系
我的额定电压是12v 5瓦太阳能电池板和电池是12v 1.3啊，这个电路可以用这个额定电压吗?如果不是，建议我适当的额定低功率(5-10瓦)
以上电路可与指定的元件一起使用
嗨。
这个电路有点问题。当我设置A1时，当我从P3上下移动电压电平时，它正常工作。但当我调整A2为低截止，然后虽然A1的输出显示为空和满led，但继电器不停用。它似乎与A2继电器产生了一些锁存。再次，当我调整A2预设为零值A1继电器正常工作。有什么建议吗? ?
你好，上面的设计是完全正确的，可能是你的组装或零件有问题。
或者轻微的延迟可能是由于齐纳二极管与晶体管基极串联造成的，这不是一个大问题。
为了准确的确认，您可以用led替换这些齐纳，并删除现有的led穿过opamp输出。
你能解释一下如何在面包板上做这些连接吗?我们正在使这是我们的项目，所以请帮助我们给联系，请回复shivaprasad8199@gmail.com
你可以参考任何在线“面包板教程”网站，有很多这样的网站。
你能告诉这个PCB连接吗
Ples共享链接
我们用的是10瓦的太阳能电池板，12伏的电池，电阻值是多少，r2 r6 r7....我们应该用. .，请尽快回复我们，
提供电池呀? ?
r6, r2在哪儿?
我使用的是一个12伏，10瓦的太阳能电池板，和一个12伏的电池和led灯的12伏，什么是电阻的值r2,r6,r7，和什么应该是电池的输出，plz rply快，我只需要把这3 pcb, ty
没有r2和r6是可以的，应该是r7 fr高于规定的值
R7取决于电池AH
电池AH除以10，将结果代入下式:
R7 = 0.6除以上面的结果
嗨swagatam
我可以把这个电路用在家庭照明系统上吗?这里有一些问题:
1:没有R6和R2，对吗?
2:由于led 12v灯泡使用的是随着电线长度的增加而发出的微弱光，我们该怎么办?
3:电池板和电池的最大功率是多少?
嗨Ashok,
1.R6/R2已经被删除了，所以在现在的图中没有。
2.你可以连接Ac/DC适配器或电池非常接近LED电路，并安装他们作为一个模块在所需的位置，这将解决问题。
3.不限制任何值，只是两者的电压不得超过24V。
谢谢你的回复。
正如你所说的2评论我所做的所有照明网格在家里所有房间。
我的第一个问题是，我是否可以将上述电路用于家庭照明系统作为充电器和电源。
是的可以使用，请提供你的要求的所有细节。我会想办法弄清楚程序的。
好的，我想使用1瓦LED，这是在你的下一篇文章在三个房间。其中第一距离电池和充电器点12英尺，第二距离20英尺，第三距离30英尺。
1:那么我的问题是由于距离造成的损失吗?
2: LED 39号LED灯的功耗是多少
3:我想用20瓦*2面板和7 AH 2电池，可以吗?
距离不会造成太大的问题，因为铜线的电阻几乎不会以毫欧姆为单位来表示上述距离。
如果每个LED的额定功率为1瓦，39个LED将消耗39瓦。
如果使用20瓦，7AH只能使用4到5小时。
嗨,先生
本地没有LM 338 ic1等份，请帮助我?
我们可以用lm317 /LM350吗?
请给我LM338的规格
可以使用LM350，但需要比LM338更大的散热器。
我们可以用12v/ 45AH电池的电脑UPS作为家用逆变器吗?
我有一个内置7 AH电池的UPS，我想使用上述电路充电45 AH电池和UPS作为逆变器。我们能做到吗?
UPS也可以用作逆变器。
以上电路可用于给45AH电池充电。
45AH产生的备份量是7AH的5倍
另一个问题是，从太阳能电池板和充电控制器到负载使用了什么类型和尺寸的电缆?
这将取决于系统的当前规格。
我将观察到的电路组装如下:
1:太阳能输入电压18.9伏
2: D5处电压为13.02伏
3:电池连接处电压13.02伏
这是好的吗?如何chk LED点?实际上，我一次打印pcb &组装& chhk电路
在没有任何电池连接的情况下，D5后电压应为14.3V，必须借助P3调节。
当P1和P2被设置为各自的阈值切割时，led会有响应
我组装了电路，但电池连接器的chk电压和D5电压是14.4伏，因为来自太阳能的电压是20.8伏，我调整了，但电压没有变化。如何通过调节P1和P2来切断，即14.2伏特和11.01伏特从哪个点开始放?
请帮我…
设置时不要连接电池，我在之前的评论中也提到了这一点。
最初使用15或24V AC/DC适配器为电路供电，不要使用太阳能电池板
在没有任何电池的情况下调整P3，使其在D5的阴极处得到14.4V。
现在调整P2，使上面的继电器刚好激活，如果它已经激活了，调整P2使它失效，然后再次调整同样的方式激活它并密封P2。
现在调整P3，将D5处的电压降至11.1V，调整P1，使上面的继电器刚好再次失活，密封P1
通过将p3调整回14.3V和11.1V两次三次来确认上述动作。
嗨，先生，我回答了很长时间，实际上我没有可变电压电源，现在我组装了以上电路使用。正如你在上面的评论步骤如下，
1:断开太阳能点21-22伏直流电池电源。
2:调整P3至电池点14.3伏。(我现在是这么想的)
之后，我旋转两个预设，但没有发生与继电器。
3:调整P3得到11.13伏旋转P1和P2，但没有发生任何事情
请指导我……
这意味着你可能在连接上出了问题。
不管怎么说,
最初保持T2的收集器与T1的基座断开。
现在调整P2以激活14.4V继电器。
将T2收集器重新连接到T2底座并施加11V电压。
现在调整P1开关断开继电器。
先生，实际上我很困惑，你能解释一下我的问题吗?在没有电池连接的情况下，当我在太阳能电池板点施加21伏电源时，通过调整P3，电池点电压为14.3 v。接下来，在这一点上调整P2为电池满切不打扰设置。接下来再次在不打扰设置的情况下调整P3到11.3 v的电池输出点，现在调整p1为低切断。
这个电池点是打开的吗，没有连接电池，就打开那些点。所以没有负载的电池点，我们如何调整低&全切断?
是的，它应该没有任何电池连接，变量输入模拟电池阈值水平，并用于设置相关的预设。
你好,
我想要这个路灯的组装样机，我怎么能从你那里得到它。
我的电子邮件:jeke117@gmail.com
谢谢你！
你好，很抱歉，目前我没有库存，所以暂时无法提供给你。
你好，我需要太阳能LED路灯电路黄昏到黎明操作使用微控制器。你能提供吗?
你好，目前我还没有这个设计，我会试着找一下，让你知道。
请让我知道，如果你发现它也感兴趣，与散热器或冷却系统
散热器。我什么时候能得到这个?如果你有，请联系我的邮箱ljayarajuatgmail.com
您将需要一个铝基PCB为这个电路
是的，我会按照要求拿铝PCB来放置led。请提供从黄昏到黎明运行的充电控制器和LED驱动器，这应该是许多LED负载的通用PCB，稍加修改。我将只连接在串联模式的led。
非常感谢…
请按照上面文章中给出的那样做，对于更多的LED，您可以在现有的LED配置中添加更多的数字串联连接，在下一篇文章中给出。
对于电流控制功能，您可以在电池和LED模块之间添加以下电路:
//www.addme-blog.com/2013/06/universal-high-watt-led-current-limiter.html
非常感谢你的回复，swagatam先生。我需要太阳能路灯电路，它是在DC - 12V运行。我需要充电控制器电路有设施充电电池，黄昏到黎明操作和调光操作和LED驱动器在相同的电路/ PCB上，使用任何PIC微控制器。请提供。谢谢你
如果你们有12A, 5A, SMPS电路，LED灯在交流电源(即230V)下工作，请提供电路。谢谢你
谢谢你！目前我没有这个设计，我会找一下，一找到就告诉你。
对于一个12v5安培的smps驱动程序，你可以试试这个:
//www.addme-blog.com/2014/03/12v-5-amp-transformerless-battery.html
你好，先生，除了40W LED模组，我可以在我的小项目中使用什么呢?我想要简单或便宜的设备在这个地方或我可以用作路灯。
你好，Mahesh，请说明你的具体要求。
你好，先生，第三个继电器(电路图最右边，连接LED灯模组)的线圈配置没有在图中显示。
迪普托，你可以忽略这个继电器阶段，它与你目前正在构建的双电池充电器设计无关
你好先生,
我只需要LDR模块与IC555开关与夜间或白天。如何设计电路?
谢谢你！
BR
你好fasat,
您可以尝试本文中的最后一个电路:
//www.addme-blog.com/2012/01/how-to-make-light-activated-day-night.html
谢谢你Swagatam。
BR
先生，我有12v 75ah电池
我想通过太阳能电池板充电，请给我电路
而且
自动夜间传感器与4针pl灯11w
Satish，你可以试试本文中的最后一个电路:
//www.addme-blog.com/2012/05/make-this-voltage-stabilizer-circuit.html
只需更换输入与您的太阳能电池板电压
对于光传感器，您可以尝试本文中的最后一个电路:
//www.addme-blog.com/2012/01/how-to-make-light-activated-day-night.html
你好，我想建立这个电路，但不知道你是否有一个条形板布局，因为它将更容易构建，而不是我花时间做一个我想问你..请帮助，它将非常感激
谢谢你！
由于时间压力和许多待完成的任务，这对我来说很困难，但如果我碰巧有空闲时间，我会尝试的……
好的，谢谢你的好意，我会给你一些时间，一个月后给你答复，希望你能帮助我
先生，请发送如何连接继电器2 nc,no和普通引脚
sampath，它在图中清楚地显示出来，只有N/C和极被使用，N/O对于RL2是不使用的…线圈连接穿过正极和T3集电极
先生，18W、24W太阳能路灯应该更换什么组件
你不需要改变电路设计，只需要按比例减少LED面板上的LED数量
Thanku先生
先生，R9值是多少? 22M和R7
梅格R9机型= 2.2
R7 = (0.6 × 10) /电池AH等级
引脚P1和p2和zener连接的A1/A2的引脚编号是+ve和-ve引脚编号
(+)是引脚3，(-)是引脚2
电池值为12 V 26安培。R7值为2.6欧姆。它正确与否
电池正确，R7 = 0.6 × 10/26欧姆
先生，C1的值是多少
C1可以是10uF/25V的电容
先生
我可以知道太阳系的基本设计计算吗?
我是这个设计的新手
请帮我
先生，我想做一个小规模的项目，请帮助我。我想用太阳能发光二极管。我也出售了3v太阳能电池板，但我的电路没有完成，因为没有可用的组件(0.47mH 4R9和10R)
我可以问你具体的问题，我会尽力解决的……
你好，先生，一个15瓦的LED模组输出功率需要做哪些修改?谢谢
您可以使用相同的设置，不需要任何更改
尊敬的先生，您能介绍一下电容器C1、电阻R7、LDR和太阳能电池板功率瓦数的规格吗?也最小和最大LED输出功率，该电路可以支持。谢谢
亲爱的Gopal, C1可以是1uF/25V到10uF/25V之间的任何小值电容
26AH电池的最大LED功率可达40瓦，可连续备份6小时
亲爱的先生，你能提供更多关于LED灯模块的细节吗?该模块中led的方向。它们是并联的还是串联的?此外，每个LED的限流电阻的值是多少。谢谢
详情见下文:
//www.addme-blog.com/2012/10/automatic-40-watt-led-solar-street_2.html
只需确保led被1英寸的距离隔开，并安装在铝基PCB上，PCB背面附加额外的散热器。
我想做自动80瓦LED太阳能路灯电路项目，所以你能告诉我需要多少伏特和安培的太阳能电池板吗??与40瓦相比，我应该把它翻倍吗? ????请尽快回复....请
你将需要一个18-20V/5安培(最低)的太阳能电池板，和一个12V 60AH(最低)电池
非常感谢您回复....
?☺☺☺
你是最受欢迎的Preeti!
你好，先生，我想知道如果我做80瓦的自动led路灯，电路是否需要修改。
R2 R6 R7的值是多少。这里用的是什么规格的LDR ....我会等你的回复.....
你好Preeti,
如果电池是12V，那么除了R7外不需要修改，R7需要根据公式计算
R = 0.7 × 10/电池AH
亲爱的Majumdar先生。我对北阿坎德邦Haridwar的15-34瓦LED路灯无电池项目感兴趣
愿意做同样的经销商。
也有任何解决方案的自动逆变器电池充电器时，灯熄灭。
还可以看到，qhen的灯上使用的电池是零。是否有一种设计，当逆变器电池充满时，它应该切断电源，并继续电池备份，让我们说50%或它可以根据要求调整。这样可以最大限度地利用电池，降低电费。如果你觉得这是个好主意，请回复。
亲爱的远离淘气,
我已经在我的网站上有所需的电池充电器设计，你可以很容易地从“类别”列表中找到所需的，然而，有50%的电池供应的想法在主电存在不会做任何好的....因为当电池向负载提供电流时，它同时从市电获得电流，所以无论如何都不会帮助节省市电。
嗨，先生，我之前跟你说过关于线路板布局，如果你能帮我一个线路板的布局，我希望你记得，我想继续看看你是否有机会为我做一个。谢谢
您好，由于非常繁忙的日程安排，它看起来很难在我的时刻，然而，如果您的要求是LED pcb布局，那么可能您可以在这里找到一个示例设计:
//www.addme-blog.com/2012/11/making-40-watt-led-emergency-tubelight.html
你好先生,
我的路灯有个问题
面板75 w, 20 v
电池75Ah, 12v
控制器给电池充电的O/p为2.3伏
面板的O/p为20v
灯是15w 12v led
有时可行，有时不可行
什么是理性
你好，Umesh，如果不进行实际检查，很难理解故障所在，但似乎机组出现了故障…
是的，你可以将指定的面板与指定的电池直接连接，它仍然会给电池充电，虽然不是很快。
我可以不用充电控制器直接连接20v太阳能板给12v铅酸电池充电两天吗
齐纳二极管是否与运算放大器串联?
是的，与输出引脚串联
我能知道为什么使用IC2及其组件吗?有必要有那部分吗，还是可以直接省略。
谢谢你！
它可以在晚上自动打开led灯，在白天自动关闭led灯。
先生美好的一天!我想问你的指导如何做一个路灯项目，它在晚上打开和白天关闭(我想我会使用和LDR?不太确定)而且要求是:
a.路灯项目可以用电位器调暗
b.我们应该使用20个10瓦的LED灯泡，电压为220VAC，如果有过载，电路必须自动关闭。
我希望你能帮助我先生在创建和设计电路为我的项目。非常感谢!
嗨，杰拉尔德，如果你使用一个现成的LED驱动器，那么它不能用电位器调暗。如果你制作一个基于LM338的外部驱动程序，并使用SMPS适配器作为电源，那么就有可能添加调光效果。
LDR阶段并不困难，可以通过以下设计实现:
自动昼夜开关电路解释
也可使用LM338的过载保护
先生，我很抱歉，但我不明白你的意思。我对电子产品是新手。我的意思是你能帮我设计使用规格为10瓦的20个LED灯泡吗?我看不出它的原理图。我希望你能帮助我
杰拉德，请指定每个灯泡的额定电压和额定电流?
20个10瓦LED灯泡，电压220VAC。这是给出的唯一规范。我们不应该使用任何微控制器或可编程组件。
一个220V的LED模组不能在外部调暗，但它可以在白天和晚上自动切换开/关，使用以下文章中介绍的任何一个概念:
自动昼夜开关电路解释
还有，先生，我们不允许在这个项目中使用微控制器或任何软件可编程组件。我想请您帮忙制作这个原理图，特别是使用20个10瓦的LED灯泡，电压为220VAC。它必须:
a.晚上开机，白天关机
b.可通过电位器调暗
C.如果过载，自动开启
希望你能帮我这个法案再过几个小时就能通过了。非常感谢，先生!
你好先生,
我想做这个项目，但有一些修改。我想要太阳能电池板遵循太阳的方向..像太阳能追踪器之类的东西，所以你能帮我弄一下电路图吗....我会等你的回复....
你好Preeti,
太阳能追踪器是一种精密机械装置，需要机械工程师的指导才能建造，其中一个例子如下:
//www.addme-blog.com/2011/12/how-to-build-dual-solar-tracker-system.html
你能说出你设计中部件的瓦数吗?
订购零件的好来源是什么?
mthssolarguy@gmail.com
除R8外，所有元件均为1/4瓦。
所有有信誉的网上商店都不错，你可以谷歌“网上购买电子配件”的主要供应商名单。
IC在这里被简单地用作一个比较器，只有引脚#2的运放被利用，而引脚#7的运放被保留不使用....引脚5与引脚7的连接有助于为触发提供一定程度的滞后。
先生，我有74瓦的太阳能电池板和75安的电池。如何设计一个太阳能充电控制器与LDR传感器和指示LED充电，放电和低电量。
BR，你可以试试下面的概念
//www.addme-blog.com/2017/01/universal-battery-charger-circuit.html
你好，实际上整个40瓦LED模组是3.5安培，而不是1.2安培，我现在已经修改了文章。
通过每个LED的电流约为300mA，伏特= 3.3V
面板应该远高于40瓦，大约50瓦
实际上，我不记得一个36的LED会产生多少流明，但大约320mA的每个LED可以实现最大的指定流明
你好先生,
我面临着一个艰难的时间绘制的电路使用Proteus，它不是相应的工作，因为我的模拟，我发现很难跟踪我正在做的错误，你的电路设计是正确的，我是在错误，我可以发送给你的帮助的电子邮件。
对不起，马蒂，我不能诊断一个模拟器的结果，如果你在实践中尝试，那么我可以尝试通过步骤指导你。
美好的一天,先生,
用40W的太阳能电池板配12V/38 Ah的电池可以吗?
Matty，一个38AH将需要一个5安培电流至少7到8小时，充电到一些最佳水平，所以确保你的面板能够产生5安培电流7小时
美好的一天,先生,
z3和d1的函数是什么，为什么电阻R12放在晶体管和二极管之间。我了解稳压电路，但有一个挑战，以了解配置过电压和欠压充电的电池。
你好，薇薇安，齐纳是用来阻止IC输出的漏电压的。串联二极管被放置以阻止其他外部电压进入IC输出，这意味着晶体管基极。
R12是T2的基电阻器，晶体管没有基电阻器就不能工作。
为了理解过电压和欠电压的功能，您将了解opamp如何像比较器....一样工作简单地说，当一个运放的非逆变(+)引脚的电位高于它的逆变(-)引脚时，那么它的输出就会变高(等于电源电平)，相反，输出显示为零电压。
美好的一天,先生,
谢谢你！
不客气！
嗨，我是来自肯尼亚的丹尼尔。我购买了一个300w的太阳能电池板，结果失望了。在阳光明媚的日子，太阳能电压上升到36v左右的开路电压，当连接到电池上时，电压下降到电池的电压，也就是说，如果电池有11v，它保持不变。我需要你的建议，它的额定开路电压是22.2V
嗨，丹，把一个36V的面板直接连接到一个12V的电池是很糟糕的，低效的，你破坏了面板的效率，也把电池置于风险中。
纠正这种情况的最好方法是使用降压转换器电路，这将使您从您的面板获得最多的，同时也确保最大的电池充电效率。
你可以使用这个链接:
//www.addme-blog.com/5v-pwm-solar-battery-charger-circuit/
一个简单但粗糙的方法是使用LM338电路如下所示:
//www.addme-blog.com/how-to-build-solar-panel-voltage/
先生，对于一个从黄昏到黎明运行的12W LED太阳能路灯系统，电路需要做什么改变?请帮助我。
不需要改变电路，你只需要相应地减少LED链的数量，以达到所需的规格
先生，当我调整p1和p2时，只有低压继电器一直在触发，而在太阳能点提供20 v直流，而电池没有连接，也通过改变p3在低和高切断电压，我使用200k预设p1和p2，而不是10k，这是上述问题的原因。
托马斯，这意味着你的第一阵营出了问题。最初保持预置在地面水平，随着全充电电压(14V电源)输入慢慢调整A1预置，使A1的(+)输入引脚刚好超过A1的(-)输入引脚。当这种情况发生时，A1的输出必须很高。
请将Z3, Z4替换为led，这将帮助您了解opamp的切换动作。
不建议使用200K，但仍然可以工作
感谢您对在适当的时间内回答问题的态度。我在电路上犯了一个严重的错误，我没有将a1预设的一个臂连接到Vcc上，现在比较器正常工作，我可以设置高低压切断。我按照设计用10k替换了p1和p2。
谢谢你，托马斯，很高兴你能解决这个问题。请再接再厉!
在pwm led驱动器中，555 ic在正常工作条件下加热是正常的，还是电路设计中有任何错误。
这是不正常的，只有当电压超过15V或输出引脚3号短路时才会发热。请检查您的IC连接。pns2和pns7没有连接。
先生，谢谢您的快速回复。我的电路，我使用100欧姆电阻，而不是4.7 K之间的555 ic的pin3#和tip122晶体管，它只是作为一个短，我没有连接到ic的pin2#和pin6#，现在ic不再加热，我可以控制pwm o/p的时间周期。感谢您的耐心和宝贵的时间回答我的问题，即使我有错误。
谢谢你Thomas，连接引脚2和6是至关重要的，它们必须连接在一起。我想你们的设计可能有其他问题。在引脚3号，请将值增加到1K或任何其他更高的值，100欧姆是非常低的。
谢谢你，先生，我按照你所说的纠正了一切，现在它在没有连接触发器和放电的情况下工作正常，我不能作为pwm信号发生器工作，谢谢你在工作时间内解决了我的错误。祝你有美好的一天!
不客气，托马斯!!
嗨Swagatam,
你能提供一个电路来操作一个led路灯将使用太阳能电池板和电池充电，120瓦，它有什么用?至于价格，我需要250个
嗨，瓦利德，上面的电路有所有指定的功能，可能会满足你的需要。我可以创建一个原型为您根据条款解释在这一页:
//www.addme-blog.com/hire-us/
在我看来，这个描述太理论化了。特别是电路图。如此紧凑，复杂和困惑，不知道从哪里开始创建自己的原型。你能做一个循序渐进的视频吗?一圈又一圈，直到结束。我真的很想这么做。谢谢你！
这是一个经过全面测试的项目，非常容易构建。如果你是全新的电子产品，那么我恐怕这个项目可能不适合你。如果你有什么具体的问题要问，我将为你简明扼要地阐明。
你好。我是一名高中学生。我们的研究和你们一样，但是我们使用的是光电电阻和LED灯泡。我们的目标是减少或增加LED灯泡的光取决于传感器(光电阻器)可以检测到的环境(例如。如果你的LED灯泡是明亮的，而环境是稍暗的，LED灯泡会减少它的光，因为光电电阻和环境平衡)，它也可以节省更多的能源，因为我们使用的是LED灯泡。我们的问题是我们不知道如何在研究中编写程序，也不知道如何在研究中编写代码。如果您有时间，请您帮助我们制定一个程序和程序代码的研究。请尽快回复。谢谢你！
．．
嗨Swagatam先生。我是特里斯坦就是和你一起走的那个人。是的，我们没有使用arduino，我们只是真正需要进行研究的过程。请尽快回复。谢谢你！
嗨,特里斯坦,
你可以尝试“光控制器”电路在这篇文章中讨论
//www.addme-blog.com/ic-lm338-application-circuits-explained/
用LDR替换光电晶体管!把灯泡换成LED灯。然而，对于LDR, 2K可能需要一些修改。最初使用10K而不是2K, LED使用12V LED。输入可以固定在14V到18V之间的任何地方
谢谢你，Swagatam先生。如果您有时间，您能否为我们正在进行的研究制定一个程序，以便我们可以开始组装电路，swagatam先生，您能否为我们推荐一个人，可以帮助我们为我们正在进行的研究编写程序代码。谢谢您的宝贵时间。请尽快回复。
嗨,特里斯坦,
很抱歉回复晚了，但是由于时间不够，我很难提供一份关于程序的报道。简单地说，您只需要将LDR和所示位置的灯与LM338 IC连接起来，然后调整R1电阻值，直到您得到最好的可能优化。
如果你被困在某个地方，你可以联系我了解更多信息!
嗨Mr.Swagatam。谢谢您的快速回复。如果你有时间你能做吗。我会等待手术，我们真的需要你的帮助。请尽快回复。谢谢你！
嗨Mr.Swagatam。谢谢你的回复。如果你有时间你能做吗。我会等待手术，我们真的需要你的帮助。请尽快回复。谢谢你！
你好tristan，这个过程其实很简单，我在之前的评论中已经给你解释过了，你能说说你在解释中有什么不明白的地方吗?
嗨，Swagatam先生，谢谢，我现在知道了。斯瓦加塔姆先生，我可以问你是否可以，你可以做我们研究的顾问吗?谢谢你！
当然，特里斯坦，你可以在这里提出你的疑问或疑问，我会确保它们得到适当的解决……
嗨Swagatam先生。我可以问你一个问题吗，做你的顾问是免费的吗?我们不用付你钱吗?谢谢你！
是的，这里是免费的!
谢谢你，Swagatam先生。斯瓦加塔姆先生我们要用什么材料?谢谢你！
特里斯坦，请把这个问题贴在与这个问题相关的文章下面，我来帮你解决!
嗨Swagatam先生。我们的电路可以不用lm338集成电路吗?．我们只想只用晶体管，电容器和电阻器，我们不想用调节器。谢谢，请尽快回复
你好，特里斯坦，试试这条线路
//www.addme-blog.com/wp-content/uploads/2019/08/light-optimizer-solar.png
谢谢你，斯瓦加塔姆先生这太完美了。你能告诉我们这个电路的制作过程吗?你能告诉我们我们要用什么材料吗?再次感谢你。
你好，特里斯坦，请按照图中所示建造，电阻是1/4瓦，零件在图中给出。这是一个发射极跟随电路:
//www.addme-blog.com/emitter-follower-transistor-application-circuits/
好的，我会完全按照你给我看的电路图来做。再次感谢你，Swagatam先生
没有问题! !
嗨,先生
是否有自动40瓦LED太阳能路灯电路pcb布局。如果可以请发给我。
谢谢
对不起，萨曼莎，PCB不是为这个项目创建的，它是建立在一个通用板上
先生，我对太阳能领域很感兴趣，所以我喜欢你们的40W太阳能led充电控制器电路，我遇到了一些问题，其中一个主要问题是我没有将太阳能的低截止继电器调到NO，即在白天，我得到的电池输出最大1.9 V，应该是大约12V的截止，低截止继电器为5.8V，高截止继电器为7.9。
dwoop，很抱歉我不能很好地理解你的问题，但是你可以参考我在第一张电路图下面发布的新更新的设计，希望这个新设计能使你的工作更容易实现。
先生，我可以把这个充电控制器也用在太阳能逆变器上吗
是的,你可以!
如果可能，请使用MOSFET或任何开关设备来设计电路，而不是继电器。我想设计led的预定瓦特，我如何能从电池尺寸指定所需的电流。在你的电路中，你解释了电池从电池板充电时对电池的保护，只要太阳能电池板落在阈值光强，就处于充电阶段，当太阳能电池板在电池板中没有接收到足够的光时，led灯是否从电池模式打开?
你能加颜色led来表示1吗?电池正在充电
2.电池充满电了
3.电池没电了
这将需要一些想法来创建MOSFET版本，如果可能的话我会更新。
你可以在第二张图的底部3V齐纳上串联一个蓝色LED，得到太阳能电池板ON指示。
电池不足和充满led已经提供
早上好,先生。

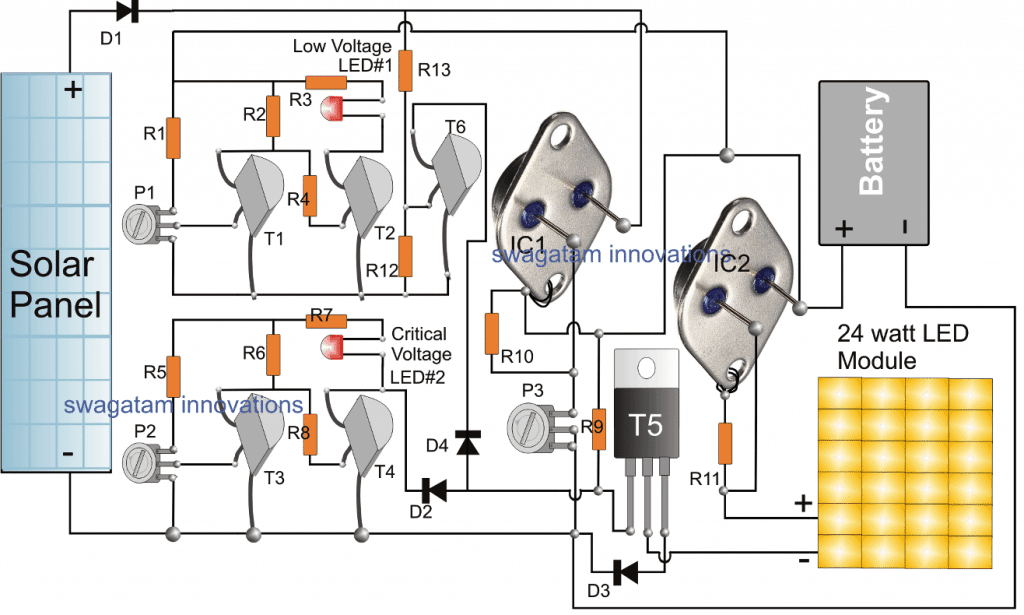

请帮助我与链接充分解释这个电路40瓦太阳能路灯只使用晶体管。
//www.addme-blog.com/wp-content/uploads/2016/12/solar2Bcontroller.png
你好Ngang,
完整的解释可以在以下文章中找到:
//www.addme-blog.com/how-to-make-solar-battery-charger/
美好的一天,先生,
在你给的链接里我还是找不到。我想要的解释是一个40瓦的晶体管太阳能路灯。
你好，Ngang，请看这个设计，和你要找的一样。
