该帖子解释了一个简单的红外遥控夜灯定时器电路。这个想法是拉吉·库马尔·穆克吉提出的。
技术规格
如果:请提供元件值和修改后的电路:
一种。这电路是4.5伏还是5伏
b.继电器更换5mm LED
c.由TSOP1738触发电路
延迟时间设置为最大2分钟
这是给我所在地区的一位老人的。他想要一个低成本的便携式灯，他可以打开它
在晚上远程短暂，灯光会自动关闭。他必须在晚上起床喝水等，他不希望夜晚灯在整个夜晚，或者从电源电力运营。在我脑海中的最好的想法是使用晶体化定时器电路与TSOP1738结合使用2或3 AA细胞。
感谢致敬，
Raj Kumar Mukherji
设计

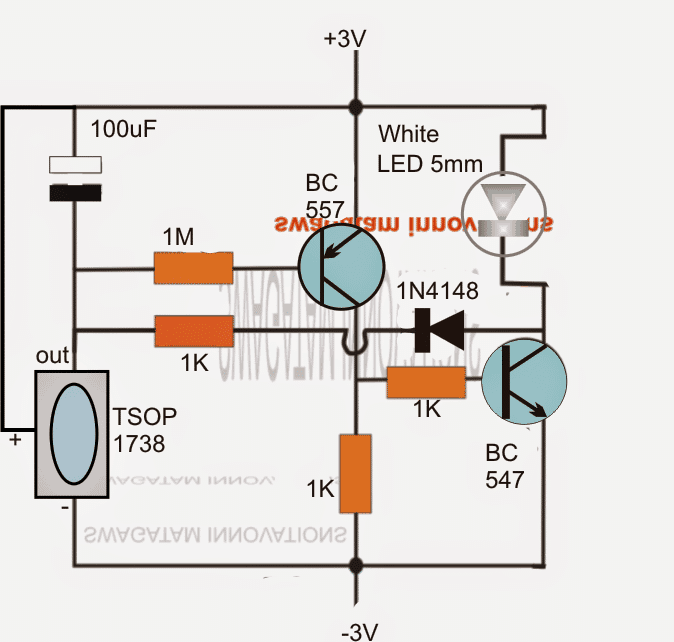

所提出的远程夜灯定时器电路可以在上图中可视化，可以从以下几点来理解:
IR传感器TSOP1738响应来自合适的IR手机的进入的IR信号，例如电视遥控器或类似的电视，并在标签的引脚上产生逻辑低电平。指向的Tx信号可能是瞬间的，可能是用于启动电路中的触发响应的秒的一部分。
上述动作立即给100uF充电，并接通BC557。这相应地打开了BC547和LED。
通过100uF电容和1M电阻的选择值，所存储的电荷维持开关位置一段时间。这些可以改变，实验获得任何所需的时间延迟为LED照明周期。
通过1M电阻和BC557的基座/发射极慢慢地开始放电，直到晶体管保持过低，以保持导通，因此在经过RC确定的时间时，LED也会关闭LED。
1K和1N4148二极管确保每次关闭LED时完全放电，使得新周期能够以正确放电的电容器从正确放电的电容器开始，以执行一致的时间延迟，具有最小误差。

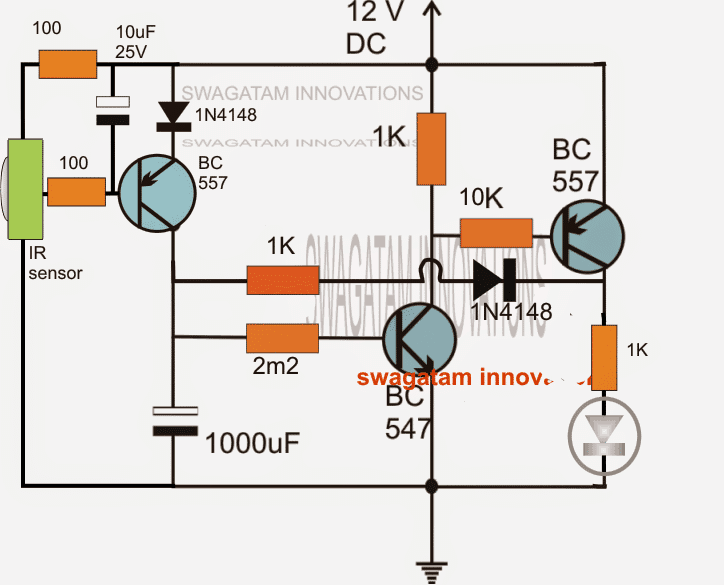

为了得到更好的响应，可以对上述设计进行如下升级:
凉爽的
谢谢！
我希望你能够成为现实的先生，你可以将我推荐给博客上的逆变器电路，可以同时为笔记本电脑和15瓦CFL灯泡供电，我想要一个先生的经济效益。我知道我可以自己搜索它，但我希望你为我选择负载不会太多，因为你可以看到
先生，我想用这个下面添加以下电路，但我对IC引脚有一些混淆。你能检查和符合。我买了所有部分，不想烧伤任何部分。
https://www.homemade-circulay.com/2011/12/how-to-build-simple-hi- istinity-led.html.
s1.postimg.org/n8dgq7fen/IC_4049.jpg
Ram，这篇文章清楚地展示了图表:
https://www.homemade-circulay.com/2011/12/how-to-build-simple-hi- istinity-led.html.
请严格按照这张图表来做，不会烧坏的。
我混淆了引脚2和5，两者都连接在一起，然后需要连接电阻?
它很完美......没有必要的电阻。
嗨swagatam,
我遇到了这个电路的问题，电路在其供电并保持打开时自动打开......我用4V 500mAh铅酸电池供电..可能是问题？
嗨贝宾，
取下TSOP传感器并检查。
如果它仍然打开，那么肯定的问题可能是在你的设计的某个地方，因为没有一个地面信号到1M电路永远不能打开。
如果不是这种情况，那么问题可能是传感器配置，它可能会通过将一些接地泄漏到1M ......可以通过将齐纳二极管与其OUT引脚添加串联或降低其电源电压来纠正。
或通过一些其他替代方法，该方法将消除接地为1米，直到传感器实际激活。
嗨swagatam,
我把tsop传感器换成了新的。现在工作正常了。
谢谢你的swagatam ......
很好，毕宾，谢谢你的更新。
想要这个ckt驱动大约500mA在3.3伏，偏置与4伏电池。我的观点是添加一个tip122作为缓冲区，以适应更高的当前应用。对吧? ?
是的,这是正确的!
任何关于连接的建议。
只需用Tip122替换BC547
什么可能是它的远程洼地？
您可以使用任何电视遥控手机......
哦，兄弟兄弟。
SIR PLZ为IR发射器添加一个非常简单的电路，也可以在按钮单元上运行。然后我们可以将其用于许多有用的应用程序。
Ram你可以参考本文的Tx电路:
homemadecircuitsandschematics.blogspot.in / 2013/03 / simple-reliable-infrared-ir-remote。在线Htmlmotion检测器
我猜它只是电池串联的IR LED？
只需一个10欧姆1/4瓦特电阻将工作串联3v纽扣电池。用一个按钮来闪烁红外线。你是做。
嗨Swagatam，
我只是喜欢你的电路，刚刚完成绘画（在ExpressPCB）并蚀刻其中一些。现在我期待着建立它们。
您能否向我提供具有预设和7段的定时器电路的示意图？
我需要一个定时器电路，其中我可以将时间调整为0到999秒。
当调整预置时间时，7段应显示预置时间。
时间运行7段应显示剩余时间。当时间段过去时，应激活继电器。
还需要一个重置按钮来开始全部。
谢谢你！
亨瑞克
嗨,亨瑞克,
0-999秒定时器电路与预设显示是可能的，但显示剩余时间看起来困难，.....如果我碰巧破解了它，我会把它贴在我的博客上……
嗨Swagatam，
谢谢你的回复。
请不要浪费太多时间显示剩下的时间。通过显示剩下的时间，我并不意识到困难。即使没有显示剩下的时间，我也会对电路感到高兴。
由于亨瑞克,
我会尽快发布这个博客，请在几天后回来查看
嗨,亨瑞克,
我试图弄清楚设计，它可能会变得非常复杂，有4到5个集成电路和许多无源部件，因为包含了时间显示模块，
你好，先生，
我是Raju，我想要远程操作的LED灯电路(12个LED, 8mm, 4v 1500ma铅酸电池)有任何建议。
嗨拉,
您可以将所有LED与电池终端并联，以及用于远程操作，您可以购买任何单个继电器RF遥控器，并使用LED引线其继电器
嗨Swagatam，
我刚刚试过这个电路，带定时器的遥控夜灯电路。
它工作得很好，除了LED几乎立即关闭。
我试图将电阻（1M）更改为较小的电阻（10k）并将电容器改为更大的电容器（2200 UF）。它有助于但LED仍然低于1分钟。我的LED是一个暖白色的LED。
我是否需要包括一个定时器电路，如4060 IC有LED照明2-3分钟?
我还试图将电压从3到4.5 V.相同的结果。
我印象深刻的是，电视遥控器的距离超过5米。
现在，是否有可能改变电路，以反应特定的按钮，以打开白光LED和另一个按钮，以打开红色LED?
对所有伟大的电路再次感谢您。建立电路真的很高兴。他们工作，你的原理图比大多数其他更容易。
谢谢亨瑞克,
1M电阻器也直接导致了延时的产生，降低到10K会对延时产生很大的影响，反之，增加1M电阻器会导致延时变长。
尝试1M，你会看到LEd保持亮起的时间间隔有很大的不同。
4060是一个经典的定时器IC，它可以用于高级定时器应用程序，所以您总是可以尝试它的增强弹出。
感谢您的回复，
这个电路是不是不适用于LED灯?如果不是我应该做什么改变。
请详细解释您的申请...
...... no上面的电路不是远程开/关切换操作......
亲爱的,
假设上面说的电路由你描述是用来工作的时刻按钮按下遥控器，rc时间是说2分钟意味着光将发光直到rc时间流逝。
但是电路可以再次按下遥控器按钮关闭电路吗？
亲爱的舍温,
上述电路是根据上述要求设计的，它是基于定时器的，不会随着遥控信号而关闭。
亲爱的，还有一件事，
输入信号到TSOP1738应该是精确的38kHz或者如果距离khz几乎或多或少几乎没有工作??
电视遥控器的信号就会有这个频率。
好的，
从上述电路控制继电器，并使用6v为电路供电
我可以使用mje3055和mje2955晶体管来代替以上的-92 NPN和PNP类型吗?
我应该改变1n4148到1n4007吗？
控制连接负载延迟时间的最佳和准确方法是什么？
是否有进一步的组件变化?
我将在未来的日子里建造它，
所以请帮帮我。
谢谢。
所示的BC547将能够容易地处理小继电器，因此如果继电器具有更高的线圈电流，则不需要改变它，在该情况下可以尝试8050或2n2222代替BC547
先生，我怎样才能修改这个电路，使led灯连续运行，直到用遥控器关掉
谢谢你先生
Manjunath，上述电路设计用于连续运行，直到与遥控器关闭关闭。
抱歉，不，上面的电路实际上会做相反的事情，为了实现你的应用程序，电路将需要完全改变…使用一个锁存配置。
长官，上面电路的两个晶体管都是BC547
1) bc547 npn型
2）BC 547 PNP
这是正确的先生
真的很抱歉，先生，我没有正确地参考图像。
晶体管是bc547 npn和Bc557。Pnp型
再一次抱歉
非常感谢你的回答
好的，manjunath，没问题!
长官，红外接收器正常工作吗。或者我应该只用TSOP1738。
现在我用的只是一个红外线接收器，它不包含任何数字。但是不工作。
任何三针类型的红外传感器都可以工作，但TSOP系列传感器将更适合完美的操作。
长官，我接通了电路。LED发光。如果我远程操作，LED轻微闪烁，它不会关闭。
谢谢你先生
曼朱纳特，你指的是哪条线路?请解释你是如何构建它的
先生，我以上问题是关于
带定时器的遥控夜灯电路
谢谢你。
取下TSOP，然后接通电路，检查LED响应，接通电源时保持1K, 1M, 100uF与地面断开。
LED不能打开.....现在只是暂时地接触和移除1K, 1M, 100uF结到地面....现在，LED应该会点亮，然后在一段时间后关闭。
先确认上述。
先生，如果我错误地连接了晶体管，tsop或其他电路中的任何集成电路，将会损坏特定的组件或任何其他相关的组件。
并且可以重复使用错误的连接组件或重新连接或浪费。
*先生，但在这个电路(遥控夜灯电路与定时器电路)。我需要bc557和bc547的pinout diagram。我混淆了连接。
是的，它肯定可以损坏或摧毁特定的组件，一旦损坏，它将需要扔出去，永远不能再次使用。
对于BC547 / 557，右手侧引脚是发射器，中央销是底座，左侧是收集器......保留晶体管印刷侧面，在确认时向下朝向您的销钉向下。
先生，我更改了除IR传感器和重建电路外的错误连接的所有组件。现在它在电路上即可发光。
如果远程操作LED关闭3至4秒钟，然后发光。
这种故障可能是由于IR传感器。或其他。
非常感谢。
manjunath，当打开开关时LED不应发光…首先通过拆卸传感器检查电路，即没有连接传感器.....
在"古鲁尼玛"日
大师趾高气扬的高普拉纳爵士。
谢谢你，shishya Manjunath!
先生
用万用表或任何方法找出任何红外传感器的负极、正极和输出端子
谢谢你先生
不，没有办法通过仪表或任何其他类似的方法来识别....详细信息请参阅其数据表。
先生，我用定时器电路制作了另一次遥控夜灯电路电路
我的工作，但LED只能为2个第二次发光
所以我把1m的电阻换成4.7 k，电容换成1000uf，但是现在LED只发光3到4秒，如果我一直按
LED的遥控按钮会更快发光。什么可能是故障先生
还有我在上面提到的红外传感器1= out 2=ground 3= VCC。
谢谢先生。
Manjunath，增加电阻的值，因为该值与延迟周期成正比，请尝试100K电阻。
我很快会尝试更新一个修改过的设计，这样会产生更好的效果。
好的，谢谢，先生
先生，我已经改变了电阻值100k。
但现在LED也会像早逝一样发出1或2秒
先生，请修改设计
谢谢你！
Manjunath，请先制作以下电路：
//www.addme-blog.com/2014/11/long-duration-timer-circuit-using.html
用LED /电阻替换继电器。
用BC557晶体管的发射器/集电极（发射极点为正），更换推送开关
通过220欧姆电阻....将底座与红外传感器的输出引脚连接休息一下，你知道怎么继续
先生,
更换推送开关意味着我应该在推送开关的位置加入另一个BC557。
用电阻器的LED替换继电器的电阻值可以是220欧姆。
非常感谢。
是使用另一个BC557发射器/收集器更换开关点
是的，220欧姆的电阻就可以了
先生
我很抱歉一再打扰你。
我绕了一圈。//www.addme-blog.com/2014/11/long-duration-timer-circuit-using.html）
但我没有成功。IR传感器很热，这意味着我有错了连接。先生，我可以预期这个电路的修改图。
实际上我用BC557（发射器到正，基于电阻器的发射器的发射器和Negetive的连接器，电容阶段的电容器级为我迷住的电容级，但是电容器的电容阶段与电容器的正面和12V阳性和12V阳性的电容阶段和Negetrive到BC547发射器的交界处，LED Negetive。
非常感谢，先生
Manjunath，我发布了更新的设计，请查看它...
先生非常感谢您。
先生
在更新的设计电路中
这是IR传感器的熄灭，正负阴性
谢谢你！
中间的是输出，上面的是正的，下面的是负的。
好日子先生
在修改后的图中，电源电压显示为12v。我需要使用7805 IC馈电5v到tsop或我可以直接连接12v请建议
约翰
John，我忘记为传感器连接7805 ......必须包括在传感器模块中。
