在该帖子中，我们讨论了制造简单的3相位感应电动机速度控制器电路，其也可以应用于单相感应电机或用于任何类型的AC电动机。
当涉及到控制感应电动机的速度，通常采用矩阵变换器，涉及许多复杂阶段，如LC滤波器，双向开关阵列(采用igbt)等。
所有这些都被用于最终实现切碎的交流信号，其占空比可以使用复杂的微控制器电路调整，最终提供所需的电机速度控制。
然而，我们可以实验并尝试通过更简单的概念来实现三相感应电机的速度控制，使用先进的过零检测器光耦合器集成电路、功率可控硅和PWM电路。
采用过零检测器光耦合器
多亏了MOC系列光耦，使得可控硅控制电路非常安全且易于配置，并允许对预期控制进行无麻烦的PWM集成。
在我之前的一篇文章中，我讨论了一个简单的PWM软启动电机控制器电路实现了MOC3063 IC，为连接的电机提供有效的软启动。
这里我们也使用相同的方法来加强提出的3相感应电机速度控制器电路，下面的图像显示如何做到这一点:

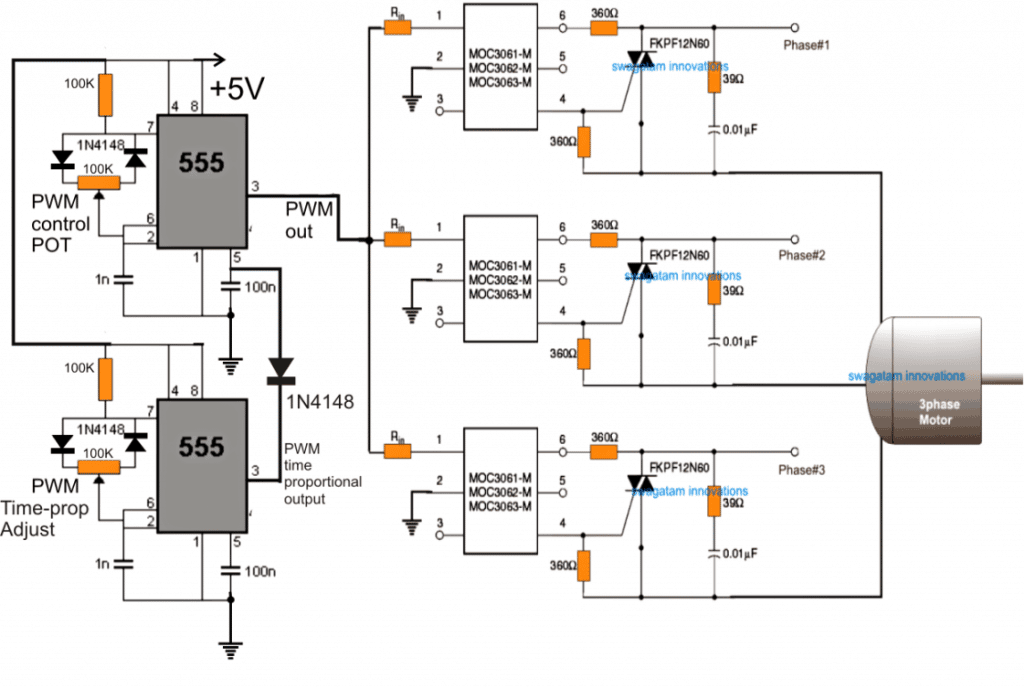

在图中，我们可以看到三个相同的MOC光耦合器级在标准可控硅调节器模式下配置，输入端集成了一个简单IC 555 PWM电路．
3个MOC电路配置用于处理三相交流输入，并将其输送至连接的感应电机。
光电隔离LED控制侧的PWM输入确定由MOC IC处理的3相AC输入的斩波比。
使用IC 555 PWM控制器(零电压开关)
这意味着，通过调整与555集成电路相关的PWM壶一能有效地控制感应电动机的转速。
其引脚3的输出具有不同的占空比，从而相应地开关输出可控硅，导致要么增加交流有效值，要么降低相同的有效值。
通过更宽的pwm增加有效值，使电机获得更高的速度，而通过更窄的pwm降低交流有效值，则产生相反的效果，即导致电机按比例减速。
上述功能的实现具有很高的精度和安全性，因为ic被分配了许多内部复杂的功能，专门用于驱动可控硅和重电感负载如感应电动机、螺线管、阀门、接触器、固态继电器等。
集成电路还确保了直流级的完美隔离操作，使用户无需担心触电就可以进行调整。
该原理也可以有效地用于控制单相电机的速度，用一个MOC芯片代替3。
这个设计实际上是基于时间比例三端双向可控硅驱动理论。可以调整上IC555PWM电路以产生50％的占空比，频率远远高，而下PWM电路可用于通过相关罐的调节实现感应电动机的速度控制操作。
这555 IC推荐有相对较低的频率比上IC 555电路。这可以通过增加引脚#6/2电容到大约100nF来实现。
假设使用上述概念的波形和相位控制:
上面解释的控制三相感应电动机的方法实际上是相当粗糙的，因为它已经没有V / Hz控制．
它简单地使用开关电源在不同的速率，以产生一个平均功率的电机和控制速度，通过改变这个平均交流电机。
想象一下，如果你手动打开/关闭马达40次或50次每分钟。这将导致你的马达减速到某个相对平均值，但仍在持续运动。上述原则的工作原理是一样的。
一种更为技术性的方法是设计一种电路，确保V/Hz比得到适当控制，并根据转差速度或任何电压波动自动调整。
为此，我们基本上采用了以下几个阶段:
- h桥或全桥IGBT驱动电路
- 三相发电机级供全桥电路
- V / Hz PWM处理器
采用全桥IGBT控制电路
如果上述基于可控硅的设计的设置程序看起来令人生畏，以下全桥PWM基于感应电机速度控制可以尝试:
上图所示的电路采用了单片机全桥驱动IC IRS2330（最新版本为6EDL04I06NT），它具有内置的所有功能，以满足安全和完美的3相电机操作。
该IC只需要一个同步的3相逻辑输入通过其HIN/LIN引脚产生所需的3相振荡输出，最终用于操作全桥IGBT网络和连接的3相电机。
的速度控制PWM注入通过3个独立的半桥NPN/PNP驱动级实现，由IC 555 PWM发生器的SPWM馈电控制，如我们之前的设计所示。该PWM电平最终可用于控制感应电机的速度。
在我们学习感应电动机实际的速度控制方法之前，让我们先了解一下如何自动V / Hz控制可以实现使用几个IC 555电路，如下所述
自动v / Hz PWM处理器电路（闭环）
在上面的章节中，我们学习了设计，这将帮助感应电机以制造商指定的速率移动，但它不会根据恒定的V/Hz比率调整，除非以下的PWM处理器与h桥PWM输入馈源集成。
上面的电路很简单PWM发生器采用一对IC 555．IC1产生PWM频率，利用R4/C3在IC2引脚6处转换成三角波。
将这些三角波与IC2引脚5处的正弦波波纹进行比较。通过将三相交流电源整流成12V交流纹波来获取这些纹波样本，并将其馈送至IC2的引脚5进行所需处理。
通过比较两种波形，得到合适的尺寸产生SPWM在IC2引脚3处，成为h桥网络的驱动PWM。
V/Hz电路如何工作
当PIN＃5的电容器上接通电源时，首先在引脚＃5处渲染零电压，这会导致最低的SPWM值H桥电路，又启用感应电机以缓慢逐渐逐渐的软启动开始。
当这个电容器充电时，引脚5的电位上升，按比例提高SPWM，使电机逐渐获得速度。
我们还可以看到转速计反馈电路，它也集成了IC2引脚#5。
这转速表监控转子速度或滑移速度，并在IC2引脚#5产生额外电压。
现在，随着电机速度的增加，滑移速度试图与定子频率同步，在这个过程中，它开始获得速度。
感应滑差的增加使转速表电压按比例增加，从而导致IC2增加变频调速输出这反过来又进一步提高了马达的速度。
上述调整试图将V/Hz比率维持在一个相当恒定的水平，直到最后IC2的SPWM无法进一步增加。
在这一点上滑差速度和定子速度获得一个稳定状态，并保持这一状态，直到输入电压或滑差速度(由于负载)没有改变。如果这些被改变，V/Hz处理器电路再次开始行动，并开始调整比率，以保持感应电机的最佳响应速度。
的转速表
的转速表电路也可以便宜地使用以下简单电路和集成以上解释的电路阶段:
如何实现速度控制
在上面的段落中，我们了解了自动调节过程，可以通过集成一个转速表反馈到一个自动调节的SPWM控制器电路。
现在让我们学习如何通过改变频率来控制感应电机的速度，这将最终迫使SPWM下降并保持正确的V/Hz比。
速度控制阶段如下图所示:
这里我们可以看到一个使用IC 4035的三相发生器电路，其移相频率可以通过改变其引脚#6的时钟输入来改变。
在4049 IC栅极上施加3相位信号，用于生产所需的HIN，LIN为全-WRIDGE驱动器网络提供。
这意味着通过适当地改变IC 4035的时钟频率，可以有效地改变感应电机的工作三相频率。
这是通过一个简单的IC 555非稳态电路实现的，该电路在IC 4035的引脚6处提供可调频率，并允许通过连接的100K电位器调整频率。需要计算电容器C，以使可调频率范围在所连接感应电机的正确规格范围内。
当频率罐改变时，感应电机的有效频率也随之改变，从而相应地改变电机的速度。
例如，当频率降低时，导致电机速度减少，这又导致转速计输出以比例地降低电压。
转速表输出的比例减少迫使SPWM缩小范围，从而按比例拉低到电机的电压输出。
这个动作反过来确保V/Hz的比率是保持，同时通过频率控制感应电机的速度。
警告:以上概念仅基于理论假设，请谨慎操作。
如果您对这个三相感应电机速度控制器的设计有任何进一步的疑问，欢迎您通过您的评论发表相同的意见。
亲爱的赃物
我有一个汽车交流鼓风机的驱动电路有缺陷。是否可以直接在12v适配器上操作电机
你好，Hmoud，电机的额定转速是多少，转速应该是多少?
不错的帖子，我想我要实现你在这里写的东西。但是，我认为这一部分还缺少一些东西:
这里我们也使用相同的方法来加强提出的3相感应电机速度控制器电路，下面的图像显示如何做到这一点:
在这段文字之后，我没有看到任何图像。
谢谢，很高兴你喜欢这个帖子......，它是指下一段所示的相同图表：
https://www.homemade-circulay.com/wp-content/uploads/2016/07/32bphase2bpwm.png
您好，我正在寻找一个PCB板设计，可以运行1-3个HP电机它的参数是 -
输入为220v 50-60hz
输出为220v三相200hz swagatam先生，如果您能提供帮助，请告诉我
我还做了一个Proteus设计，但当加载时输出频率下降需要帮助
对不起，Rajat，我现在没有这个项目的PCB设计!
你好,
我想知道这个原理图是否可以放大，成为西门子S55D 3相电机的速度控制，用于轻型，我们在美国称之为轻型运动飞机。
电机目前使用75kW电池组，我有一个专有的400 VDC 400安培直流电源来替换电池组。
巡航RPM为电机是2500 RPM与最大RPM起飞是3000。
我非常感谢你对此的意见
嗨，是的，根据我的说法，你可以使用第一个概念普遍适用于任何3相电机，无论其大小和功率，然而，必须确保triacs适当升级，根据电机功率额定值。
除了FKPF12N60，我还可以使用什么其他可控硅?你能告诉我在三种速度下如何控制吗?
您可以使用BTA41/600....经过3.speeds do you mean 3 level speed control?
你好，你能告诉我是否有电路可以为我的用例工作。
我有一个12V PWM PC水泵已经死亡。我不想只是扔掉它，所以我想尝试修复它，但我不能改变电路上现有的组件，因为我不知道他们是什么(他们没有标记)。我正在寻找一个替换电路，可以使用在一个pc系统/风扇头部，所以从0到12V和最多1A(泵可能额定在6-19W)。泵电机有6个线圈，3个阶段，如果这事。
亲切的问候,记录仪
你好,再一次
看来我这次成功了。水轮提供480个3阶段到600 '的小屋。它被转换成28VDC(通过Sola电源)为电池组充电。然后使用标准的逆变器提供电源。当车轮没有负载或负载少时，它会超速并把东西炸飞!我想做的是分流一些功率到负载电阻，以控制速度和输出的车轮。系统里已经有负载了，但是手动控制的。我需要一个自动控制的方法。我买了一个二手的软启动控制器，看看我是否可以为了这个目的来吓唬它。它是全部TTL 7400系列和可控硅，如果没有其他的，我可以使用盒子。 I will start with this and see what you have to say.
丹尼斯
你好,
你可以尝试本文中的PWM控制版本:
//www.addme-blog.com/simple-electronic-load-controller-elc/
我想和你谈谈一些非常类似的东西，这3相控制使用水轮。代替电机控制，将使用负载电阻来调节车轮的速度。有困难的联系，所以将短，直到我取得联系。
丹尼斯
尊敬的先生，
我可以用Arduino的PWM Output代替555吗?另外，请告诉我，如果我必须改变可控硅，因为我将实现一个5马力电机的电路。
亲爱的Manesh，是的，这是可能的，如果你可以复制PWM的行动，正如文章中建议的。您可以使用BTA41/600为您的申请
尊敬的先生，
非常感谢您的回复。
你能告诉我使用BTA41时使用的电阻器的瓦特数吗?
Manesh，电阻器瓦数不会改变，你可以使用相同的电阻器，如图所示。
先生，请您准备一个三相VVVF电路，用于控制0.5 KW、12V直流电源的三相感应电机。使用POT计可以改变频率。
先生，这是我的规格说明，上面提到的电路中哪一条最适合速度控制。
参数规格
三角形连接星形连接
电压227 393
速度3022 2992
执行的能量率0.25Hp 0.25Hp
当前0.54 - 0.47
Ak，我认为第一个通用设计可以尝试。通过一些试验和错误，可以优化出电机的理想速度控制范围。
你的意思是使用零交叉检测器光耦合器IC，电力三端双向可控硅和PWM电路，但是使用全桥IGBT且呢？这也是它的工作。,,？
如果你可以构建复杂的全桥设计，那么你也可以尝试一下。
我将正弦代码和单工逆变器转换为300v到750v DC到220v AC，频率为50hz，这是电压依赖频率
具有过载保护-短路等。
这要多少钱?
如果同样的系统适用于太阳能和混合动力，需要多少钱?
你好Swagatham,
我希望用上面的电路用6个杆同步电动机来制作上述电路。只要我从互联网中知道，同步电机的速度取决于其脉冲频率。原因使用此电路，驱动器IC AN630U已过时而不可用。你能建议吗？
谢谢提前
您好，普拉萨德，如果电机有3根电线，那么您可能可以尝试上述给定的概念，如果正确优化，它应该可以工作。
嘿，我在做最后一年的项目，关于逆变并联IGBT基于三相感应电机的速度控制器，你能帮我提供一份全面的电路图吗?谢谢。
嘿，您可以尝试上面文章中的第二个概念，并并行地添加更多igbt……
İn第一张图片，ıt是什么意思第二555定时器。任务是什么?为什么要用，如果不用呢
较低的IC 555用于中断由上IC 555产生的脉冲在计算间隔…如果不使用它，速度控制将不会平滑。
嘿，我是一名学生，想提交我最后一年的项目。
我有一个三相软起动电路与可控硅的工作。7812年监管机构. .LM324和LM339微控制器。MOC3021光耦合器。
我可以使这个电路更有效的替代可控硅与IGBT使用PWM..
如何才能成功实施?
您好，对不起，可控硅不能用IGBT代替，这两个是完全不同的东西。
你能就如何修改这个电路使它更有效率提出一些建议吗?因为我知道可控硅会产生一些谐波，我怎样才能降低它?
第一电路使用具有零交叉触发的三端双向自动射口，因此它不会产生任何谐波。
你好,
这个电路可以修改成使用可控硅控制三相弧焊机吗?
嗨，这看起来完全有可能。
先生，我可以知道在使用光耦和IC555的三相感应电动机的速度控制中Rin的大小吗？
如果电源低于12V，可以使用1K
先生，请问您用555定时器和MOC6063设计的三相感应电机速度控制的机器的额定功率是多少?
Bhava，它将选择可控硅放大器额定值，通常这可能是一个6安培可控硅，所以电机可以高达1000瓦
全桥igbt速度控制器能处理660v直流输入吗?
是的，如果igbt的额定电压那么高
谢谢，先生。我还想问一下LO和HO输出的连接问题。为什么Ho输出直接连接到Q1, Q3, Q5，而LO没有?
谢谢。
朱利叶斯，在一个没有pwm控制的正常逆变器中，所有的LO点会像HO一样连接在一起，但在这里，因为我们想使用pwm，我们通过较低的mosfet注入它，因此它们的门连接通过pwm斩波阶段路由
我有一个关于速度控制电路的问题。我可否要求从IC 4049接驳Lin和Hin的详细资料?是CD 4049十六进制变频器吗?
非常感谢。
是的，它是一个十六进制逆变器/缓冲器，你可以使用任何4049 IC和配置其6非门如图所示。由于所有的门的功能完全相似，没有限制，你可以配置相关的pinout根据你的喜好
好的，先生谢谢你的快速回复，这对我的项目来说是一个很大的帮助。
对于我的项目，我将使用三相480v线对线作为我的输入。我是否需要一个整流器来降低电压到12V交流纹波PWM处理器电路，因为我获得了660V纹波，根据我的模拟使用简单的桥电路?
另外，我想问一下转速表电路上的电机频率输入在哪里?
非常感谢，先生。
谢谢朱利叶斯，是的，电路阶段需要一个单独的12V或15V直流电源，可以通过开关SMPS电路或简单地通过一个小型变压器供电。
电机频率可以通过霍尔效应传感器和磁铁机构，或通过红外LED发射器/接收器网络实现。这些可以附加在电机车轮上，传感器可以由车轮的转动触发。这个转速频率可以被输入到转速表进行处理。
另一个转速计的例子可以在这里阅读:
//www.addme-blog.com/simple-accurate-speedometer-circuit/
您好，您能告诉我们如何计算spped控制级上的电容器吗
我没有计算的细节，但它可以实现一些实际实验，一些试验和错误。
您肯定想操作以下引擎。我有一个36v的电压源。我可以用你的设计给他开车，谢谢
N5065 1820W 320KV电动滑板DIY套装无刷电机
是的36V直流无刷是可能的....但不是感应电动机
嗯，我想使用你的设计张力36伏直流10秒利隆3.7伏将工作
对不起，我从来没有听说过36V直流的感应电机，你能详细说明吗?
我还想做整流器，通过它我们可以得到310直流电压。所以我使用的二极管，我得到想要的输出，是必要的电阻是并联到capicator
根据负载的额定电流，您可以使用1N4007或1N5408……
PLZ告诉我，我们是否有可能控制SCR直到310V意味着我们获得310V直流控制输出......
我的老师说这个技巧没用，但我认为他错了。请给我介绍一下这个可控硅电路
法哈德、可控硅和可控硅不能用于直流负载，因为它们会被阴极/阳极的直流电源锁存。
我的负载不是直流的，我给可控硅输出到三相逆变器后，三相电机连接
如果是交流电，那么你可能需要一个可控硅而不是可控硅，在这种情况下，一个普通的调光开关电路可以是一个很好的选择…如下文详细说明
//www.addme-blog.com/how-to-make-simplest-triac-flasher/
我在普罗透斯上有模拟射击角度，但它不能正常工作
先生，希望你是对的
我在fyp中从事三相永磁同步电机的工作。我的目标是通过使用SVPWM来控制电机的速度。但是我面临很多困难，请帮助我。我做了可控硅整流器来控制直流，但我的点火角度电路不能正常工作，所以请帮助我建议我最简单的方法
Hi Fahad，我还没有彻底研究基于空间矢量的电机控制，所以很抱歉，我不能在....上给你太多建议
亲爱的Swagatham,
又是个好主意!
问:IC2的PIN5样品波纹是3相(120度)还是1相?
谢谢Uday,
由于涟漪将被纠正，他们不会是120度的距离，而将看起来如下所示:
https://upload.wikimedia.org/wikipedia/commons/9/91/Bridge_rectifier_at_alpha%3D0_u%3D0.png
看到最底部的波形
如何从它产生DC的3个相桥进行示例交流纹波
桥输出将以纹波的形式，而不是一个纯直流，除非增加电容器
ic4049的输入1、2、3阶段和输出HIN1、2、3 LIN1、2、3在哪里
ic4049有任何电阻或电容
详情请见最后一张图表。
4049阶段不需要阻力，可以消除或删除所示的输出电阻
嗨赃物
谢谢
如何在转速计中使转子速度频率的信号
Hi Husain，速度控制可以通过调整IC2引脚#5的1K锅来实现
你好先生…! !
这是你们为增进我们对电子和电气的理解而迈出的巨大一步。因此，它是感恩的，并继续下去。
我想用IGBT做三相逆变器。我已经看过你的两个方法，我认为第二是我的要求，即VFD。现在的问题是找出IGBT模块的门驱动IC。我也注意到你提到了IR2330(6EDL04I06NT)。你能告诉我怎么去，从哪里去吗?
谢谢你Navi，我很高兴你喜欢我的网站。
但是非常抱歉，我没有这个IC在哪里可以得到的确切信息。
我想你应该去digikey, mouser, element14, onsemi等网上商店看看，问问IC的情况。
或者你也可以去孟买的Lamington路，很快就能买到…。
嗨，我想弄清楚如何修改最新的三相洗衣机电机控制器，比如说Maytag Neptune，当然还有现有的电机。基本上，我想使用现有的VFD的机器上的录音到信号的速度和方向。这些电机非常适合很多工作，现在在垃圾场可以买到便宜的美元。电机通常为120v三相，很难找到120v RFD。一切似乎都结束了。在不同的速度和方向下，我是否应该开始阅读计算机输出。在我看来，我们有一个非常有能力和廉价的马达系统，每天都被扔掉，我们都可以用它进行一点智能侦察。我第一次使用的是烟囱顶部的风扇装置，以提高我的家用气化木材锅炉的产量。我有一个海王星在准备零件。这些是感应式的，而不是像我们读到的直接驱动机器那样的永久磁铁。
嗨，我认为阅读计算机输出会让你对速度有一个更好和更快的想法，所以这是根据我的正确方式来进行....
先生您好，我们有一个项目，是为LabVolt的鼠笼式感应电动机制作一个控制模块。我们正在尝试使用你们的第一个设计，但MOC3041是我们国家唯一可用的光耦合器。我们应该使用哪一个与MOC3041配合良好的可控硅?这个设计是否需要修改?
电机额定值为:
定子电压= 220V
汽车动力机械。功率= 200w
额定电流= 2 A
你好贾斯汀，你可以使用BT139可控硅，没有任何修改的设计。
但是，我希望您已正确理解通过IC 555转换所采用的“时间道具概念”？
BT137适用吗?
我们不确定时间支柱的概念，但我们的项目要求输出3个不同的速度，增量100转/分钟相对于额定速度。时间支柱的概念能否帮助我们达到预期的速度规定?
BT137也可以。
Time Prop是推荐的PWM速度控制技术，您可以在这里阅读更多信息：
//www.addme-blog.com/triac-phase-control-using-pwm-time/
它将工作，但PWM从两个IC 555将需要仔细调整，以获得所需的相位控制
非常感谢，先生!
我们必须改变1nF到100nF在第二IC 555?Rin的值是多少?
再次感谢您，先生!这对我们有很大的帮助。谢谢你！
欢迎你贾斯汀！只需确保IC 555的输出处于脉冲突发的形式，每个突发都具有4至5个PWM块，并且这种突发的总数应在50Hz或20毫秒范围内可调，更高数量带有50Hz范围的突发将允许高速在电机上，反之亦然
如果电源为12V，则rin可以是1k和4k7之间的任何值
亲爱的先生
我有一个三相感应电机1 ps /o,75kW，它的工作功率为380v/ 50hz。这些图表中的什么是正确的，什么类型的可控硅是安全的使用它..
非常感谢。
亲爱的eneos,
最后一个概念是最好的，它将为您提供最好的可能结果
你好先生,
我有一个具有额定电压415 V的交流感应电机，输出功率2.2kW和50 Hz的频率。我愿意制作一辆真正的电动车。我被卡住的地方是Itter频率驱动器和PWM部分的逆变器部分。所以请帮忙。
我看了你的文章，但我猜是低额定电压和输出功率的。
期待一个积极的回应。
你好，洁，
你可以尝试以下我设计的通用概念，并将其用于你的应用程序:
//www.addme-blog.com/2017/07/universal-esc-circuit-for-bldc-motors.html
请在专家的指导下做。
谢谢你先生
但是在你的回答中，我可以用软启动电机PWM电路代替PWM电路吗?
在现有的IC 555图中，为了启动软启动，您可以用100uF/25V盖替换插脚#5 100nF
这个电路是否适用于25hp, 400V, 15A的三相鼠笼IM
最后一个人会起作用
海先生,
我对你的支持非常满意。这是你在做什么的普通工作。
我有一个问题问你，
速度控制器是在“变频变电流概念”下工作还是在“变频变电压概念”下工作?
请确认，先生
谢谢你Richards，但是请忽略我最近对第一个电路的修改，它可能不能正常工作，因为PWM应该是突发释放的，所以需要两个IC 555，有时过多的分析导致错误的假设。
想法很简单，我们切断或中断电机的50Hz电源，并阻止电机获得连续电源，这样电机就能够从电源获得降低的平均功率，从而导致其相应的大转速水平成比例下降。
嗨,先生
请告诉我Rin Resistance的值。
请告诉我什么是n1，n2，n3 ......？我无法理解。
请帮我
问候
理查兹参孙
你好理查德,
Rin可以在2k2到10K之间
N1-N3是来自IC 4049的盖茨...检查IC 4049的数据表，您将理解。
嗨,先生
谢谢你提供的信息
IAM使用第一电路进行电动机的速度控制是IC 4049的必然性
你好，理查兹，第一个设计不需要4049。
我刚刚意识到有一个修改可以在第一个设计中尝试。
将Rin共侧与5V电源连接，并完全拆除上部IC 555级。
现在只使用较低的IC 555电路，并通过单独的1N4148二极管将其输出引脚3配置到MOC芯片的引脚1…单个二极管的阳极将进入MOC的引脚1。
请尝试这意味着这看起来是实现速度控制的更好主意
好吧先生
我将遵循程序。
非常感谢。
将Rin共侧与5V电源连接，并完全拆除上部IC 555级。
这意味着Rin连接到IC 555的引脚3，并连接二极管4148到IC MOC的引脚1
555引脚#3--Rin--阴极–4148--阳极–引脚#1 MOC
上面这句话对吗?请遵循。
Rin电阻端将去5V电源，而不是引脚#3
3二极管1N4148应与PWM IC 555的引脚＃3连接，并且这些二极管的阳极端应与MOC OPTO的PIN＃1单独连接
海先生
请帮我
我可以使用第一个电路的10马力电机和50马力电机?
Hi Richards，你可能需要使用BTI41C 25amp的可控硅来满足你的要求，但我不确定MOC IC是否能够产生触发这些25amp可控硅所需的50mA电流。
早上好，斯瓦塔姆先生，
我需要对三相5hp、430V、50hz交流感应电动机进行速度控制。我能用这个电路吗。
你好，Venkatesh，你可以尝试最后的电路，并升级相应的mofet操作您的5马力电机…它将工作。
亲爱的先生
我想加速控制3个相管电机，容量1 HP而不使用市场驱动器。我想自行车。请发送全电路图。我的邮件ID是bhupinder8111@gmail.com
感谢你
布平德，你可以试试上面电路中解释的最后一个概念。
亲爱的Swagatam记,
Namskar !
我得开动一个起重机。
起重电动机细节- - - - - -
220伏交流单相
60 Hz.
900瓦
电机绕组电阻- 8.7欧姆
负载能力-500 kg/250 kg提升速度-10 m/5 m/min
我的要求,
吊重- 150kg
速度 - 每分钟8米至4米。
在印度这里，电力供应是220- 240伏特在50赫兹。
请推荐我。
我是否可以在50赫兹的电源下使用上述升降机。我的装载量和速度都在限定范围内。
提升机是否需要额外的附件，如小风扇以额外冷却，赫兹转换器等。
在240 V 50 Hz使用的220 V 60 Hz电机时，初始电流（浪涌电流）和运行电流会发生什么变化。
测试成功后，我将在逆变器上运行提升机。我想用6个。风机调光器并联处理上述提升机初始浪涌电流。避免对逆变器容量要求较高。将这项工作。
非常感谢。
亲爱的Devendar，是的，我认为你的电机可以用国内220V电源工作。
为了避免最初的浪涌问题，你可以使用调光开关来控制电机的速度，最初保持速度为零，在开关ON后，你可以逐渐增加速度通过调光器的最大限制，这将防止任何开关ON浪涌的可能性
Swagatam霁,
非常感谢您的快速回复。
我很担心，因为在一些网站上有人建议降低电压，以保持V/hz不变。否则，电机将吸取更多的电流，导致过热(在50hz电机运行速度将慢20%，如果设计在60hz。意味着冷却更少)，并且会燃烧。
现在我可以毫不犹豫地进一步进一步。
非常感谢。
你好，Devendar，调光开关不会改变任何交流电源，无论是频率还是电压，它将通过切断交流波形来控制速度，这是控制交流单相电机最安全的方式，所以你可以继续这个建议....只需确保调光控制器的额定功率为1500瓦。
Swagatam Ji，
非常感谢您的回复。
我有点担心V/hz的比率。
我希望你是在看了220/60 vs 240/50伏/赫兹的效果后提出的建议
我希望提升电机不需要降低输入电压来获得正确的V/hz比率。(220/60 vs 240/ 50)
由于工作负荷在一定范围内。
无需更换起重机，谢谢您的帮助。
Devendar
对不起，我没有看到您的电机额定频率是60Hz，如果是这样的话，是的，它会影响您的电机性能....您必须将其更换为220V 50Hz电机，然后配合调光控制器启动慢启动。
Swagatam霁,
我们可以将频率从50赫兹改为60赫兹，而不是更换电动机。
请给我建议合适的电路。
我将设法建造。
谢谢
你好，Devendar，这可能是一个非常复杂的过程，你必须构建一个完整的VFD来实现它，或者购买相同的现成的....这就是为什么我没有建议改变频率。
这里有一个设计
//www.addme-blog.com/2013/09/single-phase-variable-frequency-drive.html
这是严格为专家，不推荐新手。
嗨。
谢谢你的快速回复。
如果我理解你，电位器R1可以用来降低速度????。
在（热线开关应用电路）上有一个电阻（R IN），即声音没有价值，你能以简单的话语来计算如何计算这种电阻。
就像我之前说的，我不在家高压，不知道如何做这。
我也看了MOC3063的数据表，但找不到任何解释这个电阻。
提前致谢。
约翰。
是的，你是对的，相关的电位器可以用来控制速度。
电阻Rin不是临界的，它可以在1K到10K的任何地方，它限制了光电LED的过剩电流。你也可以用Oh定律来计算电阻器的值。
嗨。Swagatam
是否有可能添加一个速度控制器到这个电路?????
我正在为我的圆锯构建这个软插板模块，因为这件事以全速开始。
有时我必须看到项目案例的铝，需要以较低的速度完成。
我希望你能帮助我，因为我不太在家高压。
希望不久能收到你的来信。
约翰。
嗨Johan，速度控制已包含在所有设计中。
在最后的设计中，你可以通过改变PWM输入来实现
嗨。Swagatam
我最后从AliExpress收到的组件完成并完成了该电路的构建。
与最后的信息关于100NF电容器的速度控制工作，但不是我预期的。
它在一些颠簸中工作，而不是在一个连续的速度。
软启动也可以，但我的问题是，是否可以增加软启动的延迟时间，这样就需要更多的时间去全速。
我希望你能帮我，因为这对我来说还是有点快。
约翰。
嗨，Johan，你组装的是哪个电路，是最后一个使用IRS2330 IC的吗?
使用IC IRS2330应该没有任何故障，只是确保IC 555 PWM壶是一个好的质量壶，如果可能使用多转类型的壶。
你能告诉我你用的是哪个软启动电路吗?
对不起,我只是忘了过去的保护,因此无法追踪细节……总之第一设计PWM需要精确地计算一些试验和错误,以及正确的匹配需要发现快速PWM责任周期,否则电机将展示一些口吃
您可以尝试在电机绕组上添加电容器，以使其略微缩短一点，只是一个建议。
嗨。
不，是有2 555 ic的那个。
你提到的那个对我来说是新的，我还没有看到。
我会寻找它，看看它是否不难为我建立。
我觉得我用的电位器质量不是很好，因为我是从全球速卖通买的，而且很便宜。
我将尝试一个多转波计，但这将花费一些时间之前，他们交付给我。
谢谢。
约翰。
好的，如果你有任何问题请告诉我.....
抱歉，我忘了说，我用的是BT 139，因为你在原理图中提到的那个在ali或这里的商店里都买不到。
约翰。
没问题…可控硅需要根据电机电流规格进行选择，如果BT139符合您的规格，那就没问题!
嗨Swagatham,
你能告诉我我们如何为mosfet提供死区时间和击穿保护吗?
是否有一个逻辑电路来解决这些问题，以便这个电路的输出将进入驱动器的ITRIP。
我使用IR2136作为门驱动，因为IRS2330在我的位置不可用。IR2136提供欠压保护，正如你提到的1欧姆40瓦1k预置保护系统防止过载和过流情况。
然而，我经历了损坏6 MOSFET包两次，(栅和源的MOSFET正在短路)。经过调查，我怀疑这是由于死时间和射击通过。你能分享一下你的想法吗?
谢谢
Uday
你好Uday，这款IC的死区时间是内部固定的，下面是它的数据表:
“这家HVICS系列具有集成的停留电路。这些IC的死区时间是固定的;其他ICS内
IR的HVIC组合功能可编程的死时间，更大的设计灵活性。死时间特性插入一个时间段(a
最小死区时间)，其中高侧和低侧电源开关都处于关闭状态;这样做是为了保证动力
在第二电源开关打开之前，开关已完全关闭。这个最小的死区时间是
只要外部死区时间短，就会自动插入;没有修改大于DT的外部致命时间
在门房司机旁边。图5说明了死区时间周期和输出门信号之间的关系。
IRS233(0,2)(D)的死区电路与给定通道的高边和低边输出相匹配;
此外，三个通道的死时间都是匹配的…
你仍然可以尝试在所有NOT门的输出中添加12V齐纳二极管，看看它是否有助于增加相同的外部…
嗨Swagatham,
事实上，我对我问的问题感到困惑!
我看的是《源头之门》的短片，不是《源头之门》的短片。
所以我相信《源头门》的短片是独立于截止时间的。
仍然无法找出mosfet中栅极到源极短路的原因。
谢谢
Uday
你好Uday，你不能用仪表来检查mosfet，用仪表来测试mosfet可能是一个有点复杂的过程。最简单的方法是连接mosfet作为一个开关，并检查其响应，如图所示
//www.addme-blog.com/2013/04/simple-mosfet-switch-circuit-with-delay.html
死区时间是一种IC，以确保在短暂的过渡时段期间，在短暂的过渡期间，在短暂的转换期间，在瞬时句点可以从其输出中的一个输出切换到另一个电路时，这两个通道中的MOSFET在瞬时期间。死区时间在这些过渡期间创建一个死区，这允许MEOSFET在这些时段期间完全关闭，这又将MOSFET免于燃烧。
谢谢你，斯瓦格萨姆，很好。
如何监控感应电机的扭矩速度特性？
有什么建议吗?
谢谢
Uday
嗨Uday,
我想这个特性可以用转速表来诊断，但我不能完全确定，我在这个网站上有一些转速表电路，你也许可以检查一下
噢,好吧!
我们怎么从轴上提取速度信号?
电机我使用的是速度解析器而不是速度编码器。
我不知道如何使用解析器!
有什么建议吗?
谢谢
Uday
不好意思，关于速度解析器我没有太多的信息，如果你知道它的基本工作原理，你可以和我们分享
嗨
我们已经讨论过三相感应电机控制器的过载保护电路。你能在不使用电流互感器的情况下建立一个简单的过载保护电路吗?
您好，它已经出现在上面解释的全桥电路。
1欧姆40瓦特，和相关的1k预设是专门介绍，以保护系统防止过载和过流情况
嗨Swagatham,
对“去耦电容”有个问题。你能给我一些关于选择直流链路端子上的解耦电容的值所需要考虑的因素吗?
我按照上面电路的建议尝试了10uF(使用全IGBT电路)，但是几秒钟后就爆了。
我在24VDC连接上运行一个感应电机。
谢谢
Uday
嗨Uday,
仅当其上的电压超过其最大额定值时，电容器只会吹。
你可以试着把两个400V电容器串联起来，看看反应如何
顺便说一下，它不是一个解耦电容，它是一个滤波电容。
对于24V的母线，400V的电容是不需要的，50V就足够了。
好的，先生，我们会执行这个想法，然后给你反馈问题。
非常感谢
Uday
当然…欢迎你! !
好的先生。
我再问你一个请求。我已经按照您的建议搭建了电路，成功驱动了一台感应电机。然而，我需要在其最大扭矩值操作它。如果你还记得我需要保持在曲线顶端的转矩速度特性。你能告诉我怎么去那里吗?
一般来说，我可以做VFD电路，你提到在其他线程。但复杂的是，我需要自动化的最大扭矩操作，这意味着电机扭矩应该调整自己，并保持在最大扭矩与负载的变化。
谢谢提前
Uday
你好，乌代，你建了哪个电路?请说明，如果可能的话，我将尝试想出自动转矩控制的想法
你好先生,
我基于这篇文章中提到的电路建立了我的电路。
https://www.homemade-circulay.com/2016/07/3-phase-induction-motor-speed.html.
谢谢
Uday
好的，但是哪一个使用了两个555集成电路还是全桥电路....?
全舰桥一号，长官
uday
您可以制作一个基于741的“电压跟随器电路”，并将其与一个3二极管桥式整流器电路集成。
这个3二极管桥的输入来自于一个小的降压通流，其初级通流可以连接到两个相中的任何一个。
741的输出连接PWM IC 555的引脚#5。
现在，每当电机电压趋于下降，741按比例增加引脚#5的电压造成更宽的PWMs，反过来允许电机获得更高的扭矩，反之亦然。
你好先生,
我需要一个斜率计算器电路，它应该计算电压曲线的斜率。这样我就能把电压保持在曲线上的一个常数点上。请给我提个主意。
谢谢
Uday
你好，乌代，很抱歉我现在没有带电路，如果可能的话，我会试着找到它并让你知道。
好的先生,
如果你找不到，至少请提出一些建议，以便我能沿着这个方向思考。谢谢你的努力。
Uday
我还没有调查这个概念，所以目前我不能建议它......
你好，先生。我用555模拟了三相电机控制器。但是设计没有预期的那么好。并且，它说明555的输出是1.1伏。
嗨，Setiawan，模拟器在模拟复杂电路时是没用的，我从不使用模拟器，相反，我做一个大脑模拟，然后使设计变得实际，并将其调整到完美。
其次，如果需要，用户必须确切知道如何使用以及如何对模拟结果进行故障排除，否则它也可能是无用的。。
真的。
谢谢您的回复，我想问一件事…如果我们在串联的三相输入电源中加入三个电阻，是否可以按照我们的要求降低电压?如果阻力是怎么计算的?
问候
Ajitkumar
添加电阻将降低速度，但这将是一个非常原油和实现减速的不良方法。
电阻器会放出大量的热量而浪费电能
先生
旧的基于双向可控硅电动机速度控制,如果我们避免pwm控制部分和电源电路用断断续续的低压三相感应电动机(100伏150伏)频繁开关传感器的帮助下,在100年或更多的电压,电机太热一段时间后运行。如果应用50v三相，它将工作良好。但在50伏时，它不能以全速工作。你能给点建议吗?如果电机过热或机械堵塞，能否设置继电器跳闸电路。
谢谢
Ajitkumar
Ajithkumar，如果你的电机在50V时运行缓慢，在100V时变热，那么你可能可以尝试运行75V，看看它的表现如何。
是的，上面提到的保护功能可以很容易地包括在设计中。
如果可能的话，我会尽快贴出来....
我们正在等待树相电机控制器的更新
我将在明天更新它，同时你可以参考下面的文章，我将应用和修改这个概念…
//www.addme-blog.com/2014/12/simple-3-phase-brushless-bldc-motor.html
我已经更新了全桥设计......你可以看看
但是，在高侧mosfet上会怎样呢?
是否直接连接IRS芯片上的Ho1-Ho3 ?
是的，门被标记为Ho1, Ho2, Ho3，这意味着这些将连接IC引脚也同样被标记
先生,
我尝试了3Ph_Ind mot电路，它与交流电机工作。
我连接了一个100w的灯泡作为单相，它不会变暗，
在缓慢的速度波动。帮我解决这个问题
谢谢
Ajit.
阿吉特，对不起，我没听懂，你说的是哪个电路??
先生，
我讲过了大约3个相位感应电机速度控制器。
上面文章中解释的那个？…最后一个？
最后更新额外555 pwm电路，我已经尝试
但转速下降时输出波动较大。全速运转时，它运转良好。
它是否正在发生灯泡或电机？
无论如何，您可以通过增加其电容来尝试调整下部IC555的频率，并查看其工作原理。
我尝试了电机和灯泡。我会检查电容器后回复你
伟大的Swagatam先生。
好吧谢谢
先生,
我将电容值增加到1uf。但是没有得到一个好的结果。
在这里减速毫无疑问，但只是闪烁(灯泡)或颠簸(电机)在缓慢的速度。如果可能的话，请发布一个基于微控制器的电路而不是555。
再次感谢
Ajitkumar
Ajitkumar，上面呈现的概念在最后一个图中是完美的，但是电路需要通过使用示波器来通过适当的理解和一些实验进行调整。
1uF只是一个建议，并不是准确的值。
我认为TRIAC不支持对感应电动机的PWM速度控制器。只有可以开启和关闭输出？
利用最后的时间比例理论，交流电50Hz周期被用PWM分解成小块，这些小块之间的间隙决定了电机的速度。较高的间隙导致电机减速，较低的间隙增加速度。
我认为问题可能是在使用一个共同的信号为所有的三个阶段，pwm需要与三个阶段的周期分别同步，所以AC的分裂是在三个阶段统一完成的。
简而言之，pwm也应该按照120度相移释放
更容易更好，更好的想法是使用MOSFET或IGBT的全桥驱动程序，我将很快upadte在这里。
亲爱的先生，我也试过这个电路作为单相，参考MOC3061系列是一个零交叉光可控硅，它只在电源的零交叉处打开，即使激励脉冲来得更快，所以它不能控制速度控制所需的点火角度。任何其他随机触发的光致感应都是可能的。任何方式等待开环3@电机控制器。
Ajitkumar，如果上面555 IC的频率被设置为一个合理的高水平，过零不会有太大的影响。因为如果频率高，其中一个脉冲会以某种方式抓住过零起点并触发可控硅，
过零基本上有助于将射频干扰降低到最小。
说到这里，我们还想看看非过零光耦如何响应这个电路
我会尽快在下周更新MOSFET版本......如果我忘记请提醒我。
非常感谢你。将期待您的设计。
亲切的问候
Imsa娜迦族
谢谢您的耐心等待!!
尊敬的先生，您能抽出一些时间来做上面提到的“电子发动机调速器”的设计吗?
再次感谢。
Imsa娜迦族
Dar Imsa，我把它贴在这里:
//www.addme-blog.com/2017/01/electronic-engine-speed-governor-circuit.html
是的，准确地说是发动机转速控制器。谢谢您的及时回复!
好的，那么你可以试试下面的概念
//www.addme-blog.com/2016/12/diesel-generator-rpm-controller-circuit.html
亲爱的先生
你的博客真的很棒！我现在开始学习电子商店！
我有一个Desiel汽车引擎，并想结合相同的5-7KvA 3相交流发电机为我的家庭使用。您是否能好心地提供相同的州长电路设计?(电子或机电)?我向你保证，我会尝试同样的，并更新你的博客，希望对所有你感兴趣的粉丝感兴趣!
非常感谢。
亲切的问候
Imsa娜迦族
谢谢imsa，请详细说明“调速器”设计的规格，以便我能了解你到底在寻找什么??你是说一个速度控制器吗?
先生
在PWM电路中，您可以发布微控制器电路（AT89C2051）代替NE555电路
如果可能，我会尽快更新......
由于N等
先生，更新版本使用4doide 1n4007，晶体管没有........
Bta12用于fkpf12n60
请忽略最后一个图，第一个图稍加修改就可以使用了，很快会尝试更新设计…
先生pwm放它可以，但不工作，放电压90-90-90
Raj，我在文章的最后澄清了这个设计有问题
可能我会尝试更新一个修正版本的相同很快…
先生,
谢谢你的回复，我热切地等待你的帖子。
我已经在这里发表了
//www.addme-blog.com/2016/11/submersible-pumpset-timer-circuit.html
嗨Swagat,
是否有任何IC，其中3个PWM引脚，可以使用PWM直接产生正弦波以驱动，例如MOSFET或其他东西？我正在寻找一个简单的项目。请问你能指向正确的方向吗？
谢谢提前
嗨乔治，我知识中没有这样的IC，可以做这样的事情。
你可以通过在任意opamp的两个输入端输入一个快三角波和一个慢三角波来制造SPWM, opamp的输出可以应用到mosfet中来产生所需的正弦波交流。
亲爱的先生,
让我知道pwm静态电压调节器降压升压变压器。如果有简单的图纸而没有PIC，分享一些想法。非常感谢您的回复。
你的真诚,
吉隆坡
亲爱的KYI，
您可以参考下面的文章
//www.addme-blog.com/2013/06/universal-ic-555-buck-boost-circuit.html
亲爱的，是软启动工作吗?
嗨,赃物。
大师的作品。您的网站对许多人来说是一个真正的参考。
我没有意识到10A / 220伏直流电机的发现，但我仍然试图阅读更多的文章，你的网站，以增加我的机会。
当我有工作时，我会反馈
谢谢
谢谢Michel，但是我在上面的文章里看不到220V 10amp DC的数字?
亲爱的兄弟，我们想要使用的跨钻？我还可以使用1n4007来做DOIDE桥吗？
亲爱的Siva，二极管的额定电流应该远远高于电机的规格。
晶体管应该是适当额定的IGBT
你可以用1K，不需要计算
这个电路会取代vfd吗
变频调速的用途与以上不同，变频调速是为了使电机的频率规格与输入电源的频率正确匹配，而以上是专门用于调速的。
在这个电路中，电机端子上的实际电压是多少?我对直流电源电压与电路的关系感到好奇，与电机端子的末端相比，它应该与电机的设计电压相比。
请说清楚。
输出到电机的形式是断断续续的ON和OFF交流循环，所以这些断断续续的开关电压的平均值将是到达电机的最终电压
