在这篇文章中，我们将全面讨论如何建立一个500瓦逆变器电路集成自动电池充电器阶段。
在本文中，我们还将进一步了解如何升级系统以适应更高的负载，以及如何将ot增强为纯正弦波版本。
这种500瓦的电源逆变器将铅酸蓄电池的12伏直流电或24伏直流电转换为220伏或120伏交流电，可用于为所有类型的负载供电，包括CFL灯、LED灯泡、风扇、加热器、电机、泵、混合器、计算机等。
基本设计
一个可以设计逆变器根据用户偏好，通过许多不同的方式，只需通过用另一种类型的振荡器级替换振荡器级。
振荡器级基本上是一个非稳态多谐振荡器可以使用IC或晶体管。
尽管基于非稳态的振荡器可以用各种方式设计，但我们将在这里使用IC 4047选项，因为它是一种通用、精确的专用非稳态芯片，专为inverers等应用而设计。
使用IC4047
做任何逆变器使用IC 4047该器件是一个通用的振荡器IC，在其引脚10和引脚11上提供双推拉或触发器输出，并在引脚13上提供单个方波输出。
一个基本的500瓦逆变器与方波输出可以像上面一样简单地建立。然而，要用电池充电器进行升级，我们可能必须使用根据电池规格适当额定的充电器变压器。
在学习充电器配置之前，让我们首先熟悉这个项目所需的电池规格。
从我们之前的一篇文章中，我们知道铅酸蓄电池更合适的充电和放电速率应为0.1C或比蓄电池Ah额定值小10倍的电源电流。这意味着要在500瓦负载下至少备份7小时，可按以下方式计算电池Ah
12伏电池500瓦负载所需的工作电流约为500/12=41安培
这41安培需要持续7小时，意味着电池Ah必须= 41 × 7 = 287 Ah。然而，在现实生活中，这将需要至少350 Ah。
对于24V电池，在200 Ah时，这可能会降低50%。这就是为什么当逆变器的额定功率变高时，建议使用更高的工作电压。
使用24伏电池
为了保持电池和变压器尺寸更小和电缆更薄，你可能想要使用24v电池操作建议的500瓦设计。
基本设计将保持原样，除了7812集成电路添加到IC 4047电路中，如下所示：
示意图
电池充电器
为了保持设计简单而有效，我避免了使用蓄电池充电器的自动切断在这里，还确保了一个单一的普通变压器是用于逆变器和充电器的操作。
带充电器的500瓦逆变器完整电路图如下:
同样的概念已经在另一篇相关的文章中详细讨论过，你可以参考这些文章来获取更多信息。
基本上，逆变器使用相同的变压器为电池充电用于将电池电源转换为220 V AC输出。该操作通过继电器转换网络实现，该网络交替将变压器绕组更改为充电模式和逆变器模式。
它是如何工作的
当电网交流电源不可用时，继电器触点位于各自的N/C点（常闭）。这将MOSFET的漏极与变压器一次侧连接，电器或负载与变压器二次侧连接。
该装置进入逆变器模式，并开始从电池产生所需的220V AC或120 V AC。
继电器线圈由简单的原油驱动无变压器（电容式）电源电路使用2uF / 400V的跌落电容。
电源不需要稳定或良好调节，因为负载是继电器线圈的形式，继电器线圈的负载相当重，很容易承受2uF电容器的开关浪涌。
控制变压器交流电源侧的RL1继电器线圈连接在阻塞二极管之前，而控制MOSFET侧的RL2继电器线圈位于二极管之后，与大电容器并联。
这是有意的，为RL2创建小的延迟效果，或者在RL2之前和关闭RL1开关。这是为了安全问题，并确保每当继电器从逆变器模式移动到充电模式时，使MOSFET永远不会受到反向充电供应。
安全建议
正如我们所知，在任何逆变电路中，变压器都像一个沉重的电感负载一样工作。当这样一个沉重的电感负载以一定的频率切换时，必然会产生大量的电流尖峰，这可能对敏感的电子设备和相关的IC有潜在的危险。

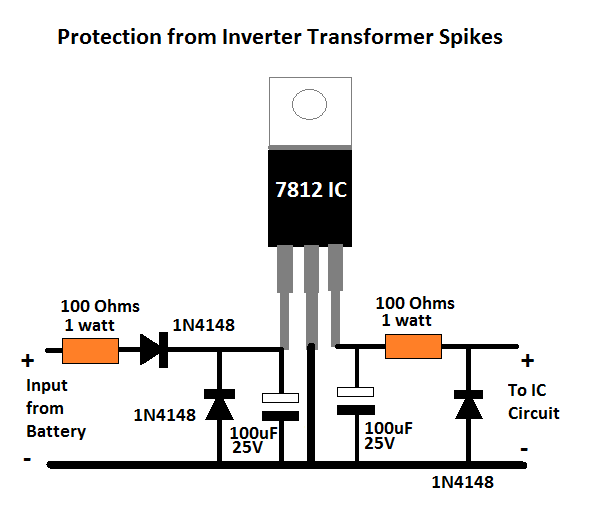

为了确保电子级的安全，重要的是要按以下方式修改7812部分:

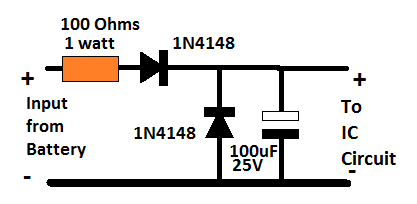

对于12V应用，您可以将上述尖峰保护电路降低至以下版本：
电池，MOSFET和变压器
我们已经通过不同的帖子多次讨论过这一点，变压器、电池和MOSFET额定值实际上决定了逆变器能产生多少功率。
在前面的段落中，我们已经讨论了电池的计算，现在让我们看看变压器可计算用于补充所需的功率输出。
其实很简单。因为电压应该是24 V，功率是500瓦，500除以24得到20.83安培。这意味着变压器的额定电流必须大于21安培，最好达到25安培。
然而，由于我们在充电和逆变模式使用相同的变压器，我们必须选择最适合两种操作的电压。
一次侧的20-0-20 V电压似乎是一个很好的折衷方案，事实上，它是两种模式下逆变器整体工作的理想额定值。
因为，只有一个半绕组用于充电电池，变压器的20 V RMS额定可以得到20 × 1.41 = 28.2 V的峰值直流通过电池的帮助，通过连接在电池端子的相关滤波器电容。这个电压将以良好的速率和正确的速度给电池充电。
在逆变器模式下，当蓄电池电压约为26 V时，将允许逆变器输出电压为24/26=220/Out
出= 238 v
这看起来是一个健康的输出，而th电池是最佳充电，即使当电池下降到23伏，输出可以预计维持一个健康的210伏
MOSFET的计算: mosfet基本上就像开关一样工作，当开关额定电流时不能燃烧，也不能由于开关电流电阻增加而发热。
为了满足上述方面，我们必须确保我们的500瓦逆变器的MOSFET的电流处理能力或ID规格远远超过25安培。此外，为了防止高损耗和低效开关，MOSFET的RDSon规格必须尽可能低。
图中所示的装置为IRF3205，其ID为110安培，RDSon为8毫欧姆（0.008欧姆），这实际上看起来非常令人印象深刻，非常适合该逆变器项目。
零件清单
要使用电池充电器制造上述500瓦逆变器，您需要以下材料清单：
- IC 4047 = 1
- 电阻器
- 56 k = 1
- 10欧姆= 2
- 电容0.1uF = 1
- 电容4700uF / 50v = 1(穿过电池端子)
- MOSFET IRF3205=2
- 二极管20安培= 1
- MOSFET散热片=大型翅片型
- MOSFET漏极/源极之间的阻塞二极管=1N5402（请将它们连接到每个MOSFET的漏极/源极之间，以增加对变压器初级反电动势的保护。阴极将连接到漏极引脚。
- 继电器DPDT 40安培= 2个
改进型正弦波逆变器
上面讨论的方波版本可以有效地转换为修正正弦波500瓦逆变电路，输出波形大大改善。
对此，我们用老年IC 555和IC 741用于制造预期正弦波形的组合。
带蓄电池充电器的完整电路如下所示：
该想法与本网站中其他一些正弦波逆变器设计中应用的想法相同。它是用计算出的SPWM斩波功率MOSFET的栅极，以便复制的大电流SPWM在变压器初级的推挽绕组上振荡。
IC 741被用作比较器，通过它的两个输入比较两个三角波。慢基三角波由IC 4047 Ct引脚获得，而快三角波由外部IC 555稳定级获得。计算结果是在ic741的pin6处的SPWM。该SPWM在功率mosfet的栅极处被截断，该栅极由变压器在相同SPWM频率下进行开关。
这导致二次侧具有纯正弦波输出（经过一些过滤）。
全桥设计
以上概念的完整桥版本可以使用下面给出的配置来构建:
为了简单起见，不包括电池自动切断，所以建议当电池电压达到充分充电水平时立即切断电源。或者你也可以适当地加上一个串联灯丝灯泡随着电池充电正线，确保电池安全充电。

如果您对上述概念有疑问，请点击下面的评论框。
非常感谢您的快速回复
致以最亲切的问候
riyahi.
伟大的我喜欢你的教程。我想从你们那里订购零件和一切，包括电路图。我要寄多少钱，怎么寄？我想建造一个供使用的逆变器。
谢谢你。
谢谢，但我们现在不卖零件或套件!
嗨亲爱的Swagatam先生
我已经给你之前的评论，我不知道你收到或没有请通知我。最佳rgd khoram riyahi
你好，科拉姆，我已经回答了你的问题，请检查你之前的评论！
先生非常感谢您。
我现在明白为什么我意识到转换器有些不起作用，因为我在不知道是一个12V变压器的情况下拿走任何变压器，如果它是一个24V变压器。所以现在已经清楚了。非常感谢您的帮助
我很高兴我能帮助你达伍德，请继续做好工作！
好日子，先生。感谢你的回复。
如果我们现在做相反的事情，即有可能用24V逆变器中恢复的另一个变压器替换使用12v电池的逆变器的变压器，先生?
先生，我能知道一些设计模拟电子原理图的软件名称吗？在我的水平上，我有proteus和multisim。谢谢你的理解
你好，Daoud, 24V的变压器不能用12V的电池。对不起，我没有使用软件进行验证，所以不能对它们提出建议，我宁愿实际测试它们。
晚上好先生，我想知道我们是否可以用24V逆变器回收的变压器来替换12V电池的逆变器的变压器?因为逆变器是不同的，但是每个变压器都有3根电线在副电源上，也有2根电线在主电源上
您好Daoud，这可能是不可能的，因为24V变压器的额定绕组可能比12V变压器高出两倍，当与12V逆变器电路一起使用时，会导致变压器输出功率减少50%
晚上好，先生，感谢您的回复，让我再试一次，希望按照图中所示的方式进行构建/设计，而不添加任何内容？
没问题，阿莫斯，祝你一切顺利!
尊敬的先生，
我已经按照你们网站提供的设计使用CD4047和IAF540制作了逆变电路，我也成功了，但在我连接12伏7 Ah电池的那一刻，我得到了200到203伏的电压，但它开始降低，达到98到103伏，几分钟后输出变为零。组件4047-1no、IRF540-2nos、0.01Mfd-1no、100欧姆-2个、10K Pot-1no、IN4007-2个，当我在变压器输出端连接100nF/440伏电容器时，它变为零，因此我没有连接100nF。请支持我，使500瓦逆变器和使用一个风扇和灯。
你好G. kandasami，你现在遇到的问题可能是由于以下三个原因之一:
1） 由于过度使用，您的电池已损坏
2） 你的电池没有正确充电
3） 你的MOSFET烧坏了。
当您看到这个问题时，是连接了输出负载还是没有负载？
如果它没有负载，那么原因可以如上所述。
您可以将MOSFET替换为50安培双极晶体管并检查响应。因为mosfet是不可预测的，可以燃烧没有迹象，一个BJT是更可靠的。
对于12V 500瓦逆变器，您需要12V 100 AH电池，7架电池不起作用。
日安，斯瓦格先生，谢谢你对到目前为止每个问题的快速回复。因此PLS我的问题，是什么是确切的二极管连接在继电器线圈之间。
感谢Godspower，二极管可以使用1N4007。
使用此电路有多少继电器
2个DPDT继电器
Eng。斯瓦塔姆，你在电子系统方面很出色，你的解释清晰易懂。
我需要你的支持，我可以如何建立一个5和7千瓦逆变器和电池充电电路为我的家。
你做得很好，请继续努力。
Hi Jonathan，您可以选择任何小型逆变器设计，并简单地升级其mosfet，变压器和电池，以获得所需的功率输出…对于7kva逆变器，您可能需要48V电池/变压器或60v电池/trafo，越高越好，....此外，变压器必须额定处理指定的电流量，即7000 / 48 = 145安培
非常感谢你的大摇大摆，抽出时间回复和解释。
我很感激，再次感谢。
我可以用你的电池充电器图来做一个电池充电器吗
带切断电路
我的发电机在家里。
我喜欢你的所有帖子。它们非常有趣和教育。
他们真的是。
如果你不介意的话，我想问你一些私人问题。
谢谢乔纳森，我很高兴你喜欢我的帖子！
您可以选择任何电池充电器电路，您认为最适合您的具体应用。
你可以在这里发表你的疑问，通过评论，我会尽我最大的努力为你解决!
文章写的很好，我对逆变器的话题很感兴趣。愿一切都好！
谢谢你的反馈，很高兴你喜欢这个帖子。
我不知道，有什么我应该添加到电路，如调节器或增加电阻
最初不要连接MOSFET。首先测试你的IC 4047是否真的在振荡。请参见此处的IC数据表
IC 4047 Datasheet, Pinouts, Application Notes
好的，先生，电路很好。但是在我设计了ic之后，火花和损坏，plz能帮我吗
嗨Amos，4047逆变器是非常基本的逆变器，什么都不应该出错。请参阅下面的文章中的小型4047逆变器，其中包括200瓦逆变器，它直接在第一次尝试。对于我使用的MOSFET使用IRF540
https://www.homemade-circuars.com/7-Simple-inverter-circ＆
嗨，非常感谢您的电路。我有两个问题。是否定期将电路连接到汽车电池而不为MOSFET开始软启动？我们是否需要RC和每个门的反激二极管？第二个问题是围绕门的电阻的价值。我知道如何计算它，但我不能脱口所，为什么在某些电路设计师中设置错误的值而不是IRF3205，它们使用Z44与100欧姆电阻用于门
应在10-20欧姆的范围内。
嗨，你是最受欢迎的！是的，除非电源太大，否则它是正常的，无需柔软开始。但如果您希望您可以通过在每个MOSFET的栅极添加二极管电容器网络来添加软启动。
栅极电阻取决于源的频率。对于50Hz和60 Hz，10欧姆和100欧姆之间的任何值都不应存在任何问题。类似地，MOSFET选择严格依赖于逆变器的额定功率，它与MOSFET编号无关
嗨，斯瓦加坦，
我想问一个问题:当我使用一个稍微不同的变压器，而不是图中规定的9v 0 9v，而我使用12v 0 12v时，会发生什么?
或者代替图中规定的12v 0 12v，我使用15v 0 15v变压器或14v 0 14v变压器?
嗨，Joe，在12V时，当电池为12V时，您将获得220V，但当电池降至11V时，输出电压可能会降至200V，因此建议使用9-0-9，当电池为12V时，输出电压可能为240V，当电池电压降至11V时，输出仍可能为220V。
基本上在电池11V时，输出必须继续高于220V……这意味着trafo电压的额定值必须低于电池电压
我可以使用7V 0 7V变压器吗？它会太低吗？我也会尝试寻找9V 0 9V？
7-0-7V变压器可以工作，你可以用它…
我能用40伏的变压器给48伏的电池充电吗?
您需要56V为48V电池充电
Hie Swag，想问它是多少复杂的添加自动切断电池充电器，如果它可以做到，请告诉我如何。而且电源也只负责充电。在没有电网供电的情况下，太阳能电池板还能充电吗?最后是显示电路，以数字显示输入和输出电压和功率。
如果可以的话，我恳请你帮我做这件事
谢谢。
嗨，比努斯，首先你必须建造和测试太阳能逆变器，一旦建造成功并测试成功，我们可以在外部添加电池充电器……添加电池充电器并不困难，但制作太阳能逆变器可能会很困难。
惯性导航与制导。espero su respusta，，，，，mis saludos y Agradecimients，，，，，，，Pregato…，En la parte de…。实现正弦修正的反转器，用于控制9伏（7809）el CD4047，555，741，SEGUN数据表
我是一名新学员，请问图中继电器使用了多少引脚？
每个继电器都有8个点，因为它们是DPDT继电器…。请先制造不带继电器的逆变器，如果它只能工作，然后再进行继电器连接。
好的谢谢。我先做这个
我想知道这些组件的价格。
荷兰国际集团(Ing)。mis saludos y agradecimientos，，，，，Pregunto,En la parte de.......Actualización a inverse de onda sinusedmodificada，，se podría alimentar el circuito con un Regulador de 9 volt (7809) el CD4047，，555，， 741 ya que sus alimentaciones están en rango…SEGUN Datasheet
先生，如何将充电输入放在逆变器上给电池充电?
Raj，它来自变压器本身和电源输入…。
谢谢你，先生
谢谢，先生。我指的是电池充电器的示意图
有两个继电器RL1、RL2
两者都是DPDT
我已经把面板连接到继电器上了。但我似乎不知道这张图有多少个继电器。好心的帮助
你指的是哪个电路?
谢谢，先生。这个继电器有多少条腿，有多少伏特。继电器线圈是多少伏特
Emmanuel，你可以参考下面的文章获取所有信息:
继电器的工作原理–如何连接N/O、N/C引脚
如果我想降低功率，我该怎么办。我的意思是，我想用200瓦甚至100瓦来代替500瓦
相应地降低电池和变压器的瓦数…。
先生，请问二极管的电流是20安培
附近的D6 C3
谢谢你的回应，长官。D5呢?因为我以为第一辆是D5的
D5用于继电器线圈操作，可以是1N4148二极管，20安培用于D6
谢谢你的回复。D5怎么办?
对于变压器，是否有20-0-20v的替代方案。我在这里找不到
变压器电压必须低于电池电压，也可以尝试更高的值，这将导致输出交流电的比例减少
先生非常感谢您。如何将指示器放入其他电池充电器，以外知道它是否完全充电。
它也可以用太阳能电池板充电吗？
你好，伊曼纽尔，为此你将不得不连接一个外部电路，如这样:
//www.addme-blog.com/battery-full-charge-indicator-circuit/
是的，如果电池板的额定值合适，也可以进行太阳能充电
先生，在显示的ckt中如何连接电池充电的电线(电池的输入电流)。
假设我把我的逆变器升级到2000w，我可以用它来熨衣服，给我的电饭煲供电等等吗?
相信你能…
亲爱的斯瓦加坦，我想祝贺你出色的工作，因为今天很少有人以这种专业和无私的方式仅仅为了教学而提供知识。
请原谅我的不便，也许你可以帮助我的印刷电路板布局这个逆变器与500w电池充电器
谢谢Clarhem，很抱歉我没有这个项目的PCB细节，你可以联系任何专业的PCB设计师，他们肯定会帮你解决一些费用。
嗨Swagatam我想知道UPS如何转换为12伏逆变器，目前在电池上堵塞时，它会在15分钟内自动熄灭，如何在15分钟内自动关闭15分钟的速度电池使用。
嗨，保罗，是的，这是可以做到的，通过移除所有的继电器转换阶段，并通过直接连接负载通过变压器的次级。
嗨主席先生，我对上述文章有一些问题。
1.56k和0.1uf电容的输出频率是多少?
2.对于h桥，您还没有提供down以及如何配置它。
3.先生，你能帮助升级h桥，使用所有的N沟道mosfet，使用分立元件和cd4047作为我们的振荡器，并纳入spwm在上述文章。
提前致谢，期待您的回复。
Hi Evans，频率约为50 Hz，但可能需要进一步调整以确保精确的50 Hz。
SPWM配置程序与中心抽头版本相同。您可以添加一个BjT级，并使用它们的基极进行SPWM斩波，而不是将运算放大器输出直接连接到MOSFeT栅极。
对于Nchannel H桥，我已经解释了方法SG3525电路，您也可以在此应用相同的概念。
先生，请问有什么调整?先生，对于h桥，我们有高的一面和低的一面，spwm的连接是怎样的?
Evans，调整56k电阻或电容值…请先建立基本设计，然后我们将尝试解决SPWM
您好，先生，我对为特定目的制造具有特定规格的逆变器有一定的怀疑。如果我有机会通过电话或电子邮件与您联系，这将非常有用。
嗨，杰克森，我只能通过这个平台讨论，不能通过电话或电子邮件
再说一遍，先生，我能用这个电冰箱吗？
如果根据冰箱要求计算逆变器的输出功率，则为是
先生，帮我看一下逆变电池自动充电器电路图。
这里有一个合适的链接，你可以试试:
//www.addme-blog.com/opamp-low-high-battery-charger/
尊敬的先生，
我正在寻找一个48V/72V至440VAC（两个单独的0-230绕组，带移相电容器）2KVA正弦波逆变器电路，带有继电器（逆变器开启模式），基于技术转让。
这可以基于arduino/pic/sg3524。
亲爱的拉维，对不起，目前我没有关于指定逆变器设计的足够信息。
您好，先生，请问设计3000瓦逆变器的要求是什么。
嗨Felix，为了升级到更高的瓦数，您只需同时添加更多MOSFET，将电源电压提高到变压器，最高可达48 V 70安培，电池最多可达48 V 500°
如果要建造3kva中心抽头变压器，请说明240V的铜线尺寸和匝数。
亲爱的洼地
Re 500W带充电器的逆变器。
谢谢你的及时回复。尽管我知道示意图中有一些附加组件（出于安全目的）未在零件列表中显示，但请您告知这些组件的值，以便我将其纳入电路中。
非常感谢
麦克风
谢谢你Mike，数值已经在后面的图表中给出了:
https://www.homemade-circulay.com/wp-content/uploads/2019/11/spike-protection.png.
所有电阻器为1/4瓦5％CFR，电容器具有比电池电压多的电压额定值两倍。
我想制造这个逆变器（没有电池充电器，因为我计划使用太阳能），但是我有一个问题，就是把原理图上的组件和零件清单捆绑在一起。
零件表指定3个电阻(10欧姆x2和56k欧姆x1)，但原理图显示5。同样，Parts List指定2个(0.1 uF和4700 uF)电容，但原理图显示3个。
请澄清这两个问题，否则，其他一切都有意义。
干杯
麦克风
如果示意图显示了一些额外的部分，那么添加这些部分并没有什么害处。零件清单显示了构建基本500瓦逆变器所需的最小裸零件，而示意图显示了一些额外的功能，以确保电路的更好安全性。
为什么我不能用12V 100Ah电池配500W ?我想我得到了1200W。那么热晶体管呢?
对于一个100ah的铅酸电池，你不应该尝试从12v得到500瓦，如果你这样做，你最终会在某个时候毁掉你的电池。用1200瓦，你会在几分钟或几秒内摧毁你的电池。
但随着锂离子，很容易。
非常感谢。
我能把电池平行吗?
是的，你可以同时使用电池
先生，您有500VA或600VA的电脑电路图
曼朱纳特，对不起，我现在没有这条线路。
我可以使用100Ah逆变电池吗？
对于12V电池，100 ah不会产生500瓦的电量。
但为什么理论上VxI=1200w取决于逆变电路的效率和功率因数。
新的12v 7.2Ah vrla电池无法提供足够的电源，我的5w ac led灯泡运行1到0.5小时，电池电压从13.2v变为10.7，
请提供200w所需电池ah额定值的详细信息。铅酸
因为铅酸电池不是按其满Ah放电设计的，必须按其Ah放电率的10%或最大20%放电。
您可以在此处获取更多信息
铅酸蓄电池充电器电路
我能用9V电池吗？
不
注意：对不起，我在错误的主题之前发布了这个查询，然后在这里发布之前
嗨，先生，
再次需要你的帮助。你是一个知识渊博、谦逊的人。这个地球需要更多像你一样的人。
你能告诉我们如何检查逆变器的效率在一般的理解语言，而不进入背后的理论。我问的原因，因为我有非常老的3055基于500瓦的desi逆变器，它自2003年以来运行良好。唯一缺少的是电池过充保护，但大部分时间都是充电重命名，因为我有sukam mppt太阳能充电控制器，17安培300w太阳能板。我不想把它升级到基于数字微控制器的原因是旧的逆变器在17年里从未变坏。唯一的问题是，这些年来，我不得不重新焊接电线，一些led和安培表只有一次。请建议您有价值的投入，是否值得用最新技术的数字逆变器进行升级。
https://1drv.ms/u/s!AKQDWEGTCGVIUOxPCC6PEBYP6RT？e=H77KIy
还有一个问题，什么是最好的充电电流实践(总是在10%的电池容量或可以使用低充电电流。我认为缓慢充电可以延长电池寿命，所以我只使用5-7安培的电流。)我的电池是microteck 150ah。我知道你会很忙，但如果你回复你有价值的意见，我会感到很高兴。
借助Ram，您可以通过测量和比较逆变器输入12V电源侧的V x I和逆变器输出220V侧的V x I来检查效率。
所有铅酸电池的最佳充电电流为10%，如果低于此电流，充电时间可能会增加至20小时。但是，它确实有助于延长电池的寿命。
对于14.2V的自动切断，您可以尝试以下电路
谢谢你！
你好，先生，这是一个很棒的解释，但我需要知道，我们将如何来知道电池是否充满电，有任何指示吗?
谢谢
西达雷
感谢Sidaray，最简单的方法是添加一个与电池正极串联的电流表，当指针接近零伏时，它将指示电池充满电。
谢谢你的好作品。我可以添加更多的3205 MOSFET以获得更大的功率吗？谢谢
是的，你可以，它是mosfet，电池和变压器决定功率输出。
先生，我需要12v dc 1000w或1200w功率逆变器CKT图。
Sree，您可以尝试从本网站的任何逆变器设计，并按照本文介绍的细节进行升级:
//www.addme-blog.com/upgrading-low-power-inverter-to-high/
非常干净和直截了当的项目，我想设计，但我如何才能添加一个过载保护，以实际工作与此项目，感谢斯瓦加坦。
谢谢，您可以添加以下过载保护概念:
//www.addme-blog.com/low-battery-cut-off-and-overload/
非常感谢您的回复先生..必须终于在电子领域获得一个解决问题的电子领域。
欢迎你，科皮
我需要答案，因为我想把一块130瓦的太阳能电池板和650瓦的UPS连接起来，这样行吗，先生
先生，我已向您提出请求，请上传电流源逆变器的配置和设计
谢谢你，阿玛，我正在研究它，如果可能的话，我会很快发布一篇相关文章。
先生，我有3kw/400v直流并网太阳能系统…当电网电源在日照高峰期关闭时，ongrid Solar也会关闭。。所以太阳能系统的能量被浪费了…所以在这个关闭时间内，我们可以有另一个没有电池系统的太阳能逆变器来运行至少2000瓦的电力系统。。晚上我不需要动力
是的，你可以使用太阳能，通过继电器转换转换。这个继电器应该由电网电压供电，所以当电网可用时，继电器触点保持外部逆变器与太阳能电源断开。当电网故障时，继电器触点切换并连接外部逆变器与太阳能电池板。
先生，非常感谢您的重播。。没有电池我可以直接使用太阳能。。只需将3kw..400v DC转换为220v AC即可
Hi K Gopi，是的，如果变压器设计正确，可将400 V转换为220 V
嗨
我需要一个保护电路，将保持一个设备在甩负荷时关闭，只有在电源恢复时才打开，并稳定在240v。
亲切的问候。
您好，您可以尝试下面文章中介绍的概念
//www.addme-blog.com/mains-high-low-voltage-protection/
嗨
谢谢你的回复，谢谢。我们的线路电压为240v，当我们进行甩负荷时，它会以300v以上的电压重新启动。我需要一个电路，当电压稳定在240v时，可以重新打开电器。
问候
嗨，链接电路将完全做到这一点！它永远不会用错误的电压打开设备
先生，晚上好，我想知道计算ic4047频率的公式
优素福，你可以参考这篇文章:
https://www.homemade-circulay.com/ic-4047-datasheet-pinouts-application/
您好，先生，您能帮助我如何制作一个500瓦的逆变器，从12v直流到220v交流，60小时，以及改进的方波吗？你能为我做一个电路和它在pcb上的布局吗？
你好，劳埃德，你可以试试下面的概念
//www.addme-blog.com/1500-watt-pwm-sinewave-inverter-circuit/
嗨，工程师们，我已经做了这个项目很好，我甚至更进一步，使它成为一个自动逆变充电器。我的问题是，我的电池没有完全充电，因为逆变器与pwm通常有他们的变压器电压减半或相同的2/3，任何帮助我如何可以提高充电速度将感激。
谢谢你Evans，我已经在文章中提到了这个问题，在电池MOSFET，变压器选择....下面
您好，先生，我有7805ic和IRF540MOSFET，我可以用它来制作这个逆变器吗？
Bios, 7805将不工作，您将不得不使用7812,IRF540可以尝试，它可能工作，但安装在大型散热器
我可以在Pcb中有修改后的正弦波逆变电路的布局吗？
电路中的橙色是什么代表？
我一直在网上和youtube上寻找各种逆变器电路设计。你已经很好地解释了你的电路并详细说明了它们是如何工作的。正如你所知，功率逆变器可以是昂贵的任何500瓦以上，所以你的设计现在似乎可以实际制作我自己的。
建造2000w或5000w电源逆变器需要什么？你的电路设计改变了吗？
你将如何着手计算这些高瓦数逆变器的组件规格?
谢谢你张贴你的电路和你的全面而良好的书面解释。
-Martin.
很高兴你喜欢它，我已经解释了计算变压器和MOSfET的过程，用于将逆变器升级到任何所需的功率水平。
我真的很感激这项努力。
我是这个网站的新手，我一直期待着了解smps电路是如何振荡的，因为我是一个17岁的电子初学者
谢谢，我感谢您的兴趣......保持良好的工作
优秀的设计
你好，我喜欢这个设计。我们可以对电路做些什么，以便我可以在初级侧使用两线变压器，而不是使用继电器，我只是使用相同的mosfet来为逆变器和电池充电?如果可能的话，请给我一份示意图。
嗨，我会尽快更新的
会欣赏
你好，斯瓦塔姆先生，进展如何，你有没有发现关于使用无中心龙头变压器的逆变器电路图的更新?
嗨，埃文斯，我已经更新了一个完整的桥梁版本在最后的帖子。你可以去看看……
先生，请上传电流源逆变电路及设计配置。
我一定会尝试…
谢谢你的好意，现在我的其他问题是;
1.我们能否只在同一电路中使用N通道MOSFET，请更新？由于高电流，我将被迫使用大量的p沟道MOSFET，这将导致高成本和空间限制。
2.例如，如果我制造了一台24vdc/220vac/6000w逆变器，RL2和RL3的电流额定值可能是多少？
Evans，N通道在没有专用IC或自举网络
谢谢你的回复。所以如果我集成一个boostraping网络就可以用cd4047作为振荡器了?真的还是假的?澄清吗?
使用任何振荡器引入自动启动。
抱歉有一个打字错误，我的意思是cd4047
是否有24v电池可用
我喜欢这条赛道。我只希望它有电源来调节频率和输出电压。非常感谢
谢谢，如果可能的话，我会尽量更新文章中的细节。
嗨亲爱的Swagatam先生
我准备的电路包含4047和3205和500瓦变压器测试，12伏适配器3A和9瓦负载OK，但将它连接到电池导致MOSFET连接到引脚10的4047(通过)10欧姆，负载没有破坏。请告诉我哪里出了问题。
贝特问候；科拉姆·里亚希
嗨，霍拉姆，这可能是由于变压器产生的大电流反向脉冲。
请阅读下面的文章，并尝试包括所有单MOSFET图中显示的所有措施。
//www.addme-blog.com/mosfet-protection-basics-explained-is/
对于IC 4047，你是否应用了上述的保护措施?确保至少应用以下几点:
//www.addme-blog.com/wp-content/uploads/2019/11/spike-protection-1.png
亲爱的洼地
电池电源线和电源线是否有变压器谐波辐射的限制?
致以最亲切的问候
riyahi.
你好，Riyahi，对不起，我还没有调查这个问题，所以不确定事实！
